供應(yīng)大成發(fā)泡水泥保溫板

公司負(fù)責(zé)人商澤起

聯(lián)系電話5931652759

發(fā)泡水泥按生產(chǎn)方式不同可分為物理發(fā)泡和化學(xué)發(fā)泡。

物理發(fā)泡：將發(fā)泡劑通過機械設(shè)備制備成泡沫，再將泡沫加入到由水泥基膠凝材料、集料、摻合料、外加劑和水制成的料漿中，經(jīng)混合攪拌、澆注成型、養(yǎng)護(hù)而成的保溫板材（以下簡稱發(fā)泡水泥保溫板）。

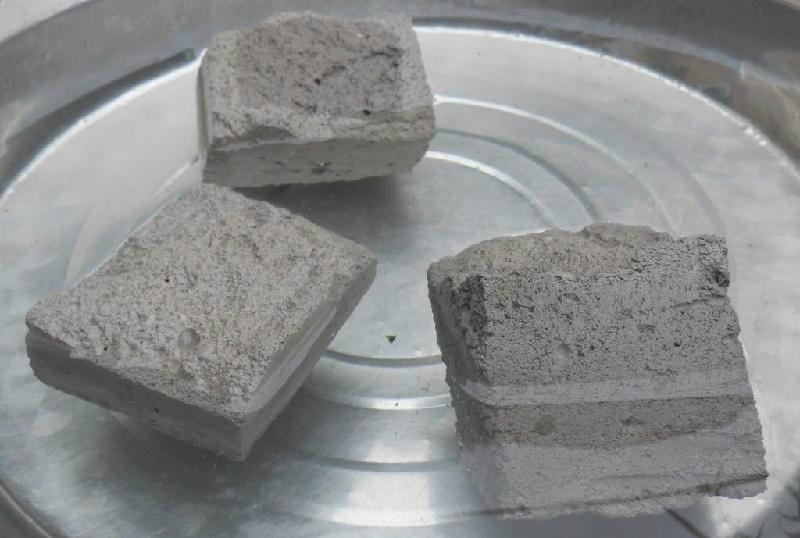

　　 切割好的發(fā)泡水泥保溫板

化學(xué)發(fā)泡：將發(fā)泡劑加入由水泥基膠凝材料、集料、摻合料、外加劑和水制成的料漿中，經(jīng)混合攪拌、澆注，使其在模具中通過化學(xué)反應(yīng)而使?jié){體內(nèi)部產(chǎn)生封閉氣孔，經(jīng)養(yǎng)護(hù)、切割而成的保溫板材。

優(yōu)缺點

優(yōu)點：發(fā)泡水泥保溫板是目前墻體保溫和墻體保溫防火最理想的保溫材料，其導(dǎo)熱系數(shù)低，保溫效果好，不燃燒，防水，與墻體粘結(jié)力強，強度高，無毒害放射物質(zhì)，環(huán)保。與建筑物使用壽命同期，而且施工簡便、快捷。技術(shù)性能優(yōu)于泡沫玻璃、泡沫陶瓷、酚醛泡沫板、聚苯顆粒、聚苯板、擠塑板等墻體保溫材料。
缺點：強度低（脆），吸水率高，無法與泡沫玻璃、泡沫陶瓷、酚醛泡沫板、聚苯顆粒、聚苯板、擠塑板等墻體保溫材料相比。

生產(chǎn)工藝

1、上料、混合：通過上料系統(tǒng)將定量的水泥、發(fā)泡劑、穩(wěn)泡增強劑加入攪拌機，干混30秒鐘；
2、攪拌：將定量的溫水加入攪拌機，濕攪拌2分鐘；將定量的發(fā)泡劑加入攪拌機攪拌8-15秒鐘；
3、注模、發(fā)泡：隨即將漿料注入模具內(nèi)發(fā)泡，發(fā)泡過程約3-5分鐘；
4、初期養(yǎng)護(hù)：注模完成后靜置若干小時進(jìn)行初期養(yǎng)護(hù)；
5、脫模：待發(fā)泡水泥保溫板完成初凝，具備初期強度時即可脫模；
6、切割：具備一定強度的發(fā)泡水泥保溫板毛坯脫模后即可進(jìn)行切割，切割規(guī)格根據(jù)需要調(diào)整切割進(jìn)行；
7、成品養(yǎng)護(hù)：發(fā)泡水泥保溫板養(yǎng)護(hù)齡期應(yīng)不低于7天。

應(yīng)用范圍

1.用于建筑外圍護(hù)墻體保溫工程；
2.用于其它形式外墻保溫的防火；
3.用于屋面保溫板；
4.用于防火門芯板。

主要特性

本產(chǎn)品主要特性有以下幾點：
1、防火隔熱性
發(fā)泡水泥板是A級不燃無機保溫材料，有良好的防火性能，1200度高溫烘烤3小時，仍保持完整性，在建筑物上使用，可提高建筑物的防火性能。因其閉孔率>95%，從而具有很好的隔熱性能。
2、輕質(zhì)耐震性
產(chǎn)品容重輕，體積干，密度大約為250kg/立方，該板通過了國家測試中心150萬次的抗疲勞振動實驗，該板與鋼結(jié)構(gòu)焊接為一個整體，可抵9級地震。
3、隔音性
因由多孔的無數(shù)獨立的氣泡形成，所以吸音效果比一般的混凝土高出5倍左右，隔聲系數(shù)大于45dB。
4、施工方便，工效高
施工方便、工期短、施工中無需沙、水泥等材料，材料堆放簡潔、、體積小，占用場地設(shè)備等資源少、無建筑垃圾，施工完成后無需抹灰。傳統(tǒng)砌塊墻體需要12人60分鐘的施工量，用發(fā)泡水泥板只需3人60分鐘即可完成，節(jié)約人工成本。
5、抗壓強度、粘結(jié)力強
發(fā)泡水泥板中使用了砼伴纖維，增加了發(fā)泡水泥板的抗壓強度，經(jīng)國家專業(yè)檢測機構(gòu)檢驗，抗彎破壞荷載為可承重自重3倍以上（國家標(biāo)準(zhǔn)為1.5倍），抗壓強度為5/mpa以上（國家標(biāo)準(zhǔn)為3.5/Mpa），吊掛力為1500/N以上（國家標(biāo)準(zhǔn)為1000/ N）。
6、無毒無害、環(huán)保節(jié)能
發(fā)泡水泥板是以水泥和粉煤灰等為主要生產(chǎn)原材料，高溫下不會燃燒且沒有有毒氯體釋放，屬于安全性環(huán)保材料，且作為利廢產(chǎn)品得到國產(chǎn)產(chǎn)業(yè)政策的支持。
7、壽命長
我國建筑設(shè)計壽命一般為50-100年，發(fā)泡水泥板的壽命大于50年，與建筑同壽命。
發(fā)泡水泥板已廣泛應(yīng)用于大跨度工業(yè)廠房、倉庫、大型機車庫、體育場館、展覽館、飛機場、大型公用設(shè)施、活動房及住宅夾層、民用住宅的隔墻保溫等各個領(lǐng)域的建筑工程中，并克服以往采用的泡沫隔熱材料所產(chǎn)生的保溫差，熱傳感率高，產(chǎn)生龜裂的特點。
二、性能指標(biāo)
1、發(fā)泡水泥保溫板性能指標(biāo)(經(jīng)國家建筑節(jié)能質(zhì)量監(jiān)督檢驗中心檢測)

試驗項目		單位	性能指標(biāo)
干表觀密度		kg/m3	225
含水率		%	23
吸水率		%	8
干燥收縮值		mm/m	1
抗凍性 (D30)	質(zhì)量損失	%	-46
	強度損失	%	22
抗壓強度		MPa	0.54
抗折強度		MPa	0.20
垂直于板面方向的抗拉強度		MPa	0.14
導(dǎo)熱系數(shù)		W/(m·K)	0.06
燃燒性能		—	A1級
放射性	內(nèi)照射指數(shù)		0.1
	外照射指數(shù)		0.3

2、 發(fā)泡水泥保溫板燃燒性能達(dá)到A1級規(guī)定要求（經(jīng)國家防火建筑材料質(zhì)量監(jiān)督檢驗中心檢測）

檢驗項目	檢驗方法	標(biāo)準(zhǔn)要求	檢驗結(jié)果
爐內(nèi)溫升，℃	GB/T5464-2010	≤30	5
持續(xù)燃燒時間，s	GB/T5464-2010	0	0
質(zhì)量損失率，%	GB/T5464-2010	≤50.0	22.1
熱值，MJ/kg	GB/T14402-2007	≤2.0	0.1

標(biāo)簽：     廊坊市發(fā)泡水泥保溫板   廊坊市發(fā)泡水泥保溫板廠家
