輸電線路鐵塔接地用降阻接地模塊找北京浩特沃德

產品簡介

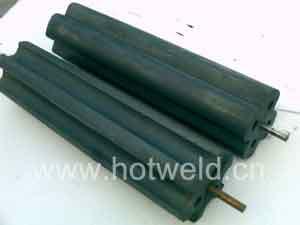

      HOTWELD低電阻非金屬石墨接地模塊是一種以非金屬材料為主的接地體，它由導電性、穩定性較好的非金屬礦物和電解物質組成，增大了接地體本身的散流面積，減小了接地體與土壤之間的接觸電阻，具有強吸濕保濕能力，使其周圍附近的土壤電阻率降低，介電常數增大，層間接觸電阻減小，耐腐蝕性增強，因而能獲得較小的接地電阻和較長的使用壽命。


主要性能

1、耐腐蝕、無毒害、使用壽命長、安裝方便
2、能吸濕保濕、接地電阻低，要比相同尺寸的鋼管接地體低22%～40%
3、大電流沖擊后阻值不增大，也無變硬、發脆、斷裂現象
4、在高土壤電阻率地域接地，能有效地降低接地電阻
5、接地電阻受季節影響小，阻值能保持長期穩定


技術參數

施工方法


1、低電阻接地模塊可進行垂直埋置或水平埋置，埋置深度不宜小于0.6米，一般為0.8-1.0米;
2、采用幾個模塊并聯埋置時，模塊間距不宜小于4.0米。如條件不允許，可適當減小，與此同時應減小計算模塊用量時模塊利用系數的取值;
3、低電阻接地模塊的極芯互相并聯或與地線連接時，必須進行焊接。要求用同一種金屬材料焊接，確保連接的可靠性。焊接長度應不小于100mm，不允許虛焊、漏焊;
4、應在焊接處焊渣，涂上一層瀝青或防腐漆，以防極芯腐蝕;
5、坑槽回填應采用細粒土為填料，不得用碎磚等建筑垃圾作回填料?；靥顣r應分層操作，填30公分料后，適量加水并夯實。再填料，加水和夯實，直至與地表齊平。夯實時應注意既使模塊與回填土，回填土與地層接觸緊密，又不要損傷模塊本身?；靥钔戤吅笤俅螡菜疂駶?
6、吸濕72小時后，用地阻儀測量工頻接地電阻。若未達到預期目標，應分析原因和采取彌補措施;
7、在寒冷地區，模塊應埋在凍土層以下。




應用范圍


1、發電廠、變電站、開關站、高壓輸電線路、電氣化鐵路、電信、移動通信、微波中繼站、地面站、雷達站等工作接地、安全接地和防雷接地；
2、貴重精密儀器、計算機機房設備、郵電程控設備、廣播電視設備、電子醫療設備等工作接地和保護接地；
3、各種高層建筑及高大構筑物、名勝古建筑 、高大紀念塔等防雷接地；
4、石油輸送管道及油氣罐，易燃易爆物質倉庫防雷接地。




用量計算

根據地網土層的土壤電阻率，采用下式計算HTM型接地模塊用量：
水平埋置，單個模塊接地電阻：
并聯后總接地電阻：Rnj＝Rj/nη
式中：ρ－土壤電阻率(Ω·m)
a、b－HL-01型接地模塊的長、寬；
Rj－單個模塊接地電阻(Ω)；
Rnj-總接地電阻(Ω)；
n－接地模塊個數；
η－模塊調整系數，一般取0.6-0.9。
