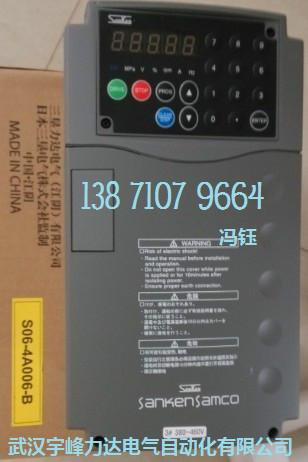

供應SANKENSAMCO-S06三墾變頻器-三墾S06-4A009

日本三墾變頻器/江陰三墾力達電氣變頻器SAMCO-VM06/S06系列大量現貨,惠！咨詢：153 2733 2709 馮先生。 QQ:952996129.

集三墾近二十年來矢量控制研究之成果，運用的磁鏈與速度估計的運算處理技術，實現了高性能的無速度傳感器矢量控制和有PG傳感器閉環矢量控制。

SAMCO-VM06 優越的性能堪稱變頻控制領域的創世紀之作。

SAMCO-VM06 是日本三墾六十年技術的結晶，以符合廣大用戶的應用需求為設計理念，豐富的功能設置，穩定的性能，簡便新穎的結構設計。

SAMCO-VM06 突破變頻器應用的局限性，以能夠"應用所有領域"為目標。采用的控制技術，具有優越的控制性能，是真正的高性能矢量控制通用變頻器。

SAMCO-VM06 的上市，不僅僅代表了三墾力達進入了一個變頻控制技術發展的新階段，而且為整個市場的變頻技術應用，拓展了更廣闊的設計空間。

使用前的注意事項

1.



務請在符合標準規格的環境（溫度、濕度、振動、塵埃、水滴、有毒氣體等）下使用。

2.



在初次運轉時，請仔細檢查布線是否正確。尤其請注意，電源線（輸入）和電機線（輸出）之間沒有接

錯，否則變頻器將遭受損壞。

3.



變頻器的使用壽命，受設置場所的環境溫度的影響很大，因此，建議降低環境溫度后使用。

4.



設備被安裝在控制柜內使用時，請充分考慮控制柜的尺寸大小以及良好的通風條件。

5.



用于改善變頻器輸出端功率因數的電容器及電涌抑制器，

可能因變頻器輸出的高次諧波成份，

而發熱甚

至損壞。另外當變頻器中電流過載時，會自動進行過電流保護動作。因此請勿在變頻器的輸出端連接電

容器和電涌抑制器。

如果要提高功率因數，

可將直流電抗器安裝在變頻器直流側或者交流電抗器安裝在

變頻器的一次側（即輸入端）

。

6.



用兆歐表進行測試時，請按本使用說明書（10-4

兆歐表測試）的方法進行操作。

7.



在使用漏電斷路保護開關時，請選用對應高次諧波、電涌的產品。

8.



在變頻器與電機之間，原則上不設置電磁接觸器。在變頻器運轉過程中，如果電磁接觸器接通（ON）

、

斷開（OFF）

，就會產生過大電流。

9.



由于完全電磁型的

MCCB，其動作特性因高次諧波電流而發生了變化，所以選定容量時，應稍大一些。

安裝方向和空間



(1) 本變頻器為壁掛型。

(2) 本變頻器請垂直地安裝在平坦的平面上。

(3) 本變頻器容易發熱，因此在其周圍應留有充分的空間，以保證良好的散熱條件。

(4) 變頻器設置在控制柜內時，請安裝換氣扇，以保證環境溫度在

40℃以下。

(5) 變頻器設置在控制柜內時，如將散熱部分露出在控制柜外面，有助于降低柜內溫度。

(6) 本變頻器為

IP20

結構

請按使用目的選用。

關于布線



布線作業時，先將變頻器輸入電源置于“OFF”

（斷開）

，然后用萬用表等確認電源輸入端沒有外加電

壓，再確認

CHARGE（充電）指示燈熄滅了以后，才可進行布線操作。

(1)



在電源和輸入電源端子(R、S、T)之間必須接上

MCCB（斷路器）

?

（當采用漏電斷路開關時,

請使用針對高次諧波用的產品）

。

另外，在

MCCB

和輸入電源端子之間，為了確保系統安全，請連接

MC（電磁接觸器）

。

(2)



接至輸入電源端子 (R、S、T) 的配線，無需考慮相序

?



(3)



電機至輸出端子（U、V、W）的配線，請正確連接。

當變頻器和電機之間的總布線距離過長時，由于導線的分布電容，高次諧波漏電電流會相應增加，從

而對變頻器主機和外圍機械設備造成惡劣影響。

變頻器和電機之間的總布線長度，在使用時請勿超過表

4-1

中所示的數值。





表

4-1

變頻器和電機之間的布線距離



?

變頻器

電機之間的布線距離

50m

100m

200m

載波頻率（F1009

的設定）

F1009=130

以下

F1009=90

以下

F1009=40

以下



●

當同時驅動數臺電機時，接至各電機的總布線長度請勿超過表

4-1

中所示的數值。但是，矢量控制時

的布線長度請控制在

100m

以內。

（在超過

30m

時，請實施自動測定

2。

）

●

由于變頻器元件的開關所產生的電涌電壓被相互疊加之后，

將附加到電機的端子電壓上。

尤其是

400V

級的電機，其布線長度過長時，會出現電機絕緣性能變差的現象。所以，請檢討如下對策。

①

采用加強了絕緣性能的電機。

②

盡量縮短變頻器和電機之間的配線長度（一般在

10

～

20m

左右）

。

(4)



MCCB

和

MC

的容量以及電線線徑，請參照

4-5-4。

電源線和電機線的端子，請采用帶套管的壓接端子。

(5)



接至控制電路端子的接線請采用屏蔽線或雙絞線。并且接線請遠離主電路和強電電路（其中

也包括

200V

繼電器的邏輯電路）

(6)



為了防止控制用電路端子所用的繼電器接觸不良，請采用微小信號用接點或雙接點的繼電器。



(7)



請將接地端子（   ）可靠地接地。

另外，接地務請采用變頻器的接地端子。

（請勿使用外殼和機架）

。



按照電氣設備技術標準，200V

系列請接在實施

D

種接地工程的接地極上，而

400V

系列請接在實施

C

種接地工程的接地極上。

注意：實行電機參數自動測定模式時的注意事項]

① 實現電機參數自動測定模式

2

時，務必將電機的負載軸脫離以后實施。如果負載不脫開（例如，一體

型的制動馬達）

，那么電機參數自動測定模式

2

就不能正確的自動測定。

② 若

F5001～F5008

設置得不正確，則不能實行正確的自動測定。

③ 電機參數自動測定請在電機的常溫下實行。由于進行了其它試運轉的項目，電機會發生過熱，在此狀

態下不能實行正確的電機參數自動測定。

④ 電機參數自動測定模式動作，

按正常的運轉步驟實行，

因而，

根據功能代碼的設定值，

有時會不動作。

在這種情況下，與正常運轉一樣，對功能代碼數據設定值是否有矛盾，請予以確認。

例）

頻

率設定值比運轉開始頻率小時，則不能運轉。雖然頻率設定值在電機參數自動測定模式動作中為

無效。但是，作為運轉開始條件都是有效的。

例）

頻

率設定值比上限頻率大時，或比下限頻率小時，電機參數自動測定模式均不動作。

⑤ 與變頻器容量相比，被連接的電機過小時，自動測定有燒壞電機的危險。所以通常電機容量請定為變

頻器容量的

2

檔以內為宜。

⑥ 在電機參數自動測定模式

2

的動作過程中，

如果在減速情況下，

再次輸入運轉信號，

那么電機就以

F5003

的頻率重新運轉。因而在電機參數自動測定完全結束之前，請勿輸入運轉指令。

⑦ 在電機參數自動測定過程中，該功能因發生報警而停止時，或者有短暫停止時，請重新返回電機參數

自動測定模式。

⑧ 在電機參數自動測定模式

2

的動作過程中，由于多功能輸入端子輸入

MBS

信號，而暫時進入了空轉狀

態，之后，即使解除了信號，繼續實行電機參數自動測定動作但也不會產生正確的自動測定。

⑨ 電機參數自動測定方式

2

的加減速時間，以第

1

加減速時間動作。

⑩ 根據軸固定電機參數自動測定的結果，存在著重新進行軸固定自動測定的可能。

特殊功能





（2）在利用外部端子進行運轉和停止的情況下，當停電再恢復供電后要重新起動電機，但感到不方便

時，請使用上述電路，并設置

F1108=0。

（3）在利用保持功能進行運轉的情況下，不能在下面復歸的各種狀態下進行重新起動。

①

由

MBS

多功能輸入端子產生的空轉停止復歸狀態

②

由報警自動復歸功能產生的報警停止復歸狀態

③

由瞬間停止再起動功能產生的瞬間停止復歸狀態



6-3-3

關于空轉停止（

MBS

）的注意事項



空轉停止端子是設想在電機停止過程中，利用機械制動實行對電機制動停止的一種功能。因此，使用該端子

讓電機變?yōu)榭辙D(zhuǎn)狀態時，務必切斷運轉信號，即運轉信號為

OFF。



如果在運轉信號 ON（接通）的狀態下，一旦解除空轉停止信號，那么變頻器就將按照正常的運轉步驟及功

能代碼設定重新開始運轉，因此請注意由于電機的空轉轉速會發生想象不到的過電流或過電壓，甚至造成警

報停止。



例如：作為啟動方式在沒有轉速跟蹤啟動的情況下，如果電機還處在慢速旋轉的狀態下，一旦解除空轉停止

信號，那么重新運轉時的動作就將按照啟動方式的設定，從啟動頻率開始起動或從直流制動后開始起動。



武漢常備三墾變頻器以下型號：

VM06-0022-N4
VM06-0040-N4
VM06-0055-N4
VM06-0075-N4
VM06-0110-N4
VM06-0150-N4
VM06-0185-N4
VM06-0220-N4
VM06-0300-N4
VM06-0370-N4
VM06-0450-N4
VM06-0550-N4
VM06-0750-N4
VM06-0900-N4
VM06-1100-N4
VM06-1320-N4
VM06-1600-N4
VM06-2000-N4
VM06-2200-N4
VM06-2500-N4
VM06-2800-N4
VM06-3150-N4

SANKEN-SAMCO-

S06-4A005-B (1.5KW)

S06-4A006-B (2.2KW)

S06-4A009-B (4.0KW)

S06-4A014-B (5.5KW)

S06-4A019-B (7.5KW)

S06-4A025-B (11KW)

S06-4A032-B (15KW)

S06-4A038-B (18.5KW)

S06-4A046-B (22KW)

S06-4A061-B (30KW)

S06-4A074-B (37KW)

S06-4A090-B (45KW)

S06-4A110-B (55KW)

S06-4A147-B (75KW)



標簽：     武漢市SANKENSAMCO-S06   武漢市SANKENSAMCO-S06廠家
