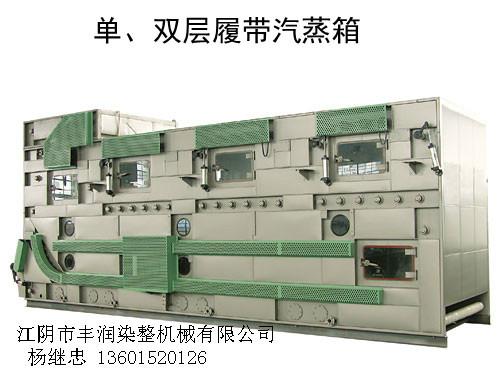

供應江蘇連續式煮練漂白蒸箱

一、用途：本汽蒸箱供煉漂聯合機配套，主要用于機織物純棉、混紡、中長等平幅織物預熱、堆置、汽蒸、漂白工藝。

二、主要技術規格及參數

1、車別：面對進布架視動力側為   手車

2、幅寬：2800mm（或W系列）

3、進布形式：氣封

4、出布形式：水封

5、工藝車速：40-60m/min

6、溫度：98-100℃

7、蒸汽壓力：0.196-0.392MPQ

8、溫度控制：手控可調

9、汽蒸時間：20-90min

10、容布量：4000m(120g/m)

11、預熱區穿布量：40m

12、機器動力：出布輥電機 1.5 KW

預熱輥電機  4×1.5KW

堆置電機    1.5KW

13、水位控制：自動溢流

14、外形尺寸：長×寬×高  8660x4000x4200

15、重量：12T

三、結構特征

1、進布?xì)夥猓嚎椢飶莫M縫式氣封嘴進入箱體、氣封口側設有自然拔風管，使部分余熱從風管內拔出。

2、織物進入箱體后，經預熱區（穿布長度約40m）預熱后，由六角輥導入擺布斗，擺幅40mm,將織物堆置于網帶上。

3、預熱區、上下層導布輥φ150復合式導布輥、中心距1000mm上排導輥由1.5交流電機連接擺線針輪減速器驅動，變頻補償，上、下層導輥均外軸伸,機械密封、無泄漏，箱內松緊架。

4、網式堆布區，主動輥1.5KW交流電機連接擺線針輪減速器驅動,將上層網上堆置的織物向前輸送,堆置網為不銹鋼絲φ3mm、芯棒、鏈片、側面設有滾輪，穿繞連接而成，設有網底部托承板，承戴面設有600mm間隔的聚四氟乙烯支撐滑軌，低速運轉平穩，主動輥后出布堆置為φ125mm導布輥。堆置網上織物4000mm（120g/m），并使之保持工藝上所需的45-90min汽蒸時間。

5、出布區：水封及軋輥、織物經汽蒸后，由導布輥提升進入水封水槽，并穿過水下導布輥，再由軋輥將織物導出箱體。

6、箱體材料0CR19NI9TI或321，箱體內二側壁厚4mm，其余3mm，頂、底部設有多管加熱管，直接蒸汽加熱。兩側和頂部設有巖棉保溫層。

7、箱體兩側設有多個門窗，環形密封，無泄漏，供窺視、檢修之用，二側走臺、扶梯，箱外設有溫度表，放液閥。
