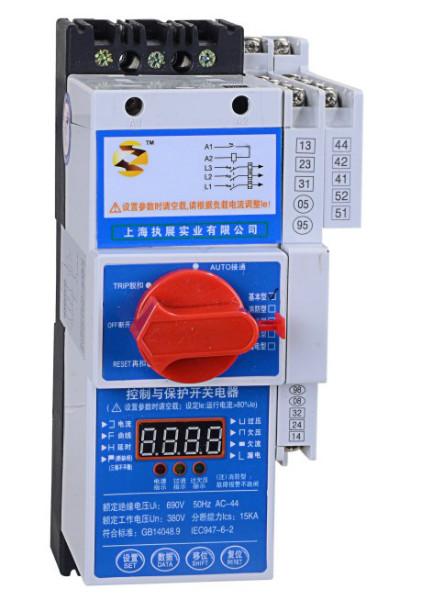

廠家直銷 CPS(KBO)控制與保護開關

◆CPS（KBO）代號說明
　CPS(KBO) 即“控制與保護開關電器”是低壓電器中的新型產品，作為新的大類產品，其產品類別代號為“CPS”(Cool and Protective Switching Devices)。CPS符合的標準： GB14048.9《 低壓開關設備和控制設備 多功能電器(設備) 第2部分：控制與保護開關電器(設備)》、IEC60947-6-2 《低壓開關設備和控制設備 第6部分 多功能電器 第2節 控制與保護開關電器》。符合GB標準和IEC標準規定的電氣設計表示方法如圖1所示。
　ZZKB0是的代CPS大類產品。
◆用途
　ZZKB0主要用于交流50Hz (60Hz)、額定電壓至690V、額定電流自0.25A至125A的電力系統中，能夠接通、承載和分斷正常條件下包括規定的運行過載條件下的電流，且能夠接通、承載并分斷規定的非正常條件下的電流，如短路電流。
◆功能
　ZZKB0采用模塊化的單一產品結構型式，集成了傳統的斷路器(熔斷器)、接觸器、過載(或過流、斷相)繼電器、起動器、隔離器等的主要功能，具有遠距離自動控制和就地直接人力控制功能，具有面板指示及機電信號報警功能，具有協調配合的時間－電流保護特性(反時限、定時限和瞬時三段保護特性)，如圖4所示。根據需要選配功能模塊或附件，即可實現對一般(不頻繁起動)的電動機負載、頻繁起動的電動機負載、配電電路負載的控制與保護。

◆產品型式
ZZKB0基本型產品的配置見圖2，基本型產品的電氣原理圖見圖3。
以CYKB0基本型產品作為主開關，通過與各種機構和功能附件組合，構成如下各系列產品：
◇消防型控制與保護開關電器ZZKB0-F
◇隔離型控制與保護開關電器ZZKB0-G
◇雙速電動機控制器ZZKB0D
◇三速電動機控制器ZZKB0D3
◇雙電源自動轉換開關電器ZZKB0S
◇星三角減壓起動器ZZKB0J、ZZKB0J2、◇電阻減壓起動器ZZKB0R

◇自耦減壓起動器ZZKB0Z
◇可逆型控制與保護開關電器ZZKB0N
◇保護控制箱FBK1
◇插入式板后接線ZZKB0-R
◇防爆控制與保護開關箱BQD55-ZZKB0

◆主要參數
◇兩種外形尺寸(即兩種框架，代號分別為C、D)。
◇主電路極數分為：3極、4極。
◇主體額定電流等級：C（45框架）包括: 12A、16A、18A、32A、45A;
　　　　　　　　　　D（125框架）包括: 45A 、63A、100A、125A。

◇預期短路電流下的分斷時間為2～3ms, 限流系數0.2以下
