供應監控桿立桿錐桿中原交通信號

1、桿體材質均采用Q235號鋼，經大型折彎機折邊為圓錐形桿，焊縫均為滿焊，平整光滑。緊固件均采用鍍鋅或不銹鋼材質。

2、主桿高度6-10m，圓錐形桿，壁厚5～10mm；懸臂長度3～5m，圓錐形桿，壁厚3～5mm。法蘭尺寸按國家標準制定。

3、燈桿整體熱鍍鋅后鈍化處理，或噴塑，顏色可選。

4、攝像機平臺法蘭盤尺寸由攝像機廠家提供。

產品詳解：

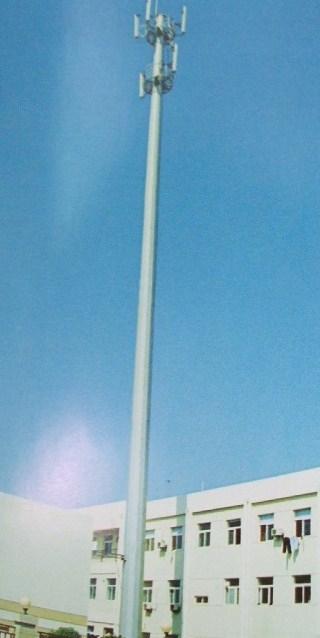

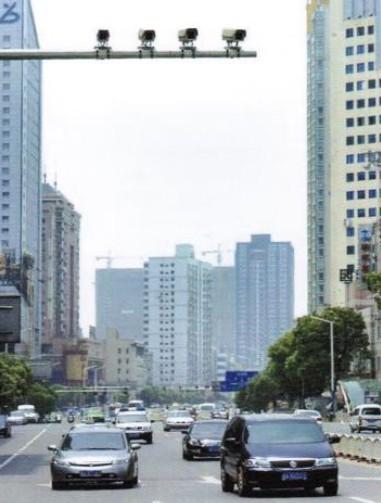

立桿要求攝像機離地面高度一般不低于5米，挑臂長度3～5米，立桿下端管徑應在220mm±10mm、上端管徑應在120mm±5mm，管壁厚度應≥6mm，表面防腐、抗臺風。立桿基礎深度不低于1.5米，基礎直徑大于1米，采用混凝土灌筑，以確保立桿的牢固度。

1．室外機箱結構為露天防雨箱設計。機箱高度為0.8米，寬度為0.6米，厚度為0.45米。箱體防護等級達到IP54防護等級。需要有機箱基礎,整體美觀，表面噴涂明顯的警示標志，機箱離地面高度不小于30厘米）。

2．室外機箱內需安裝光端機和監控電源；其中光端機采用1V+1D（一路視頻+一路反向數據）的單路光端機，具有FC/ST接口，傳輸距離：0—30KM；光學波長為1310/1550nm，頻率響應5Hz～8MHz，視頻格式兼容PAL、NTSC、SECAM，信噪比≥70dB，電壓1Vp-p75Ω，視頻接口BNC，采用8位線性數字PCM編碼；數據RS-232、RS-422、RS-485可選，誤碼率小于10-9；預留語音接口，具有網管功能。并將機箱和立桿進行統一防雷接地。

3、(1)材質:電子警察監控立桿鋼材材質為國際保準低硅低碳高強度q235,壁厚度≥4mm,底法蘭厚度≥14mm。

(2)設計:電子警察監控立桿結構及基礎結構尺寸計算,依招客戶確定的外觀形狀及廠家的構造參數按抗震6級、抗風力8級設防.

(3)焊接工藝:應采用電焊接,整個桿體無漏焊,焊縫平整,無焊接缺陷。

(4)噴塑工藝:鍍鋅后鈍化處理,噴塑附著力好,厚度≥65μm。噴塑采用進口優質塑粉。符合astmd3359-83標準。

(5)桿體觀感:造型及尺寸符合用戶要求,造型流暢和諧,美觀大方,色澤均勻,鋼管直徑選用合理。監控立桿為圓椎八角形結構,八角錐形桿整體無變形扭曲。桿體圓度標準1.0mm≤。桿體表面光滑一致,無橫向焊縫。劃痕測試(25×25mm方格)噴塑層粘貼力強不輕易剝落。密封立桿并包以防水氣進入,防水內漏措施可靠。

(6)垂直度檢驗:電子警察監控立桿直立后,使用經緯儀對桿的兩向垂直度作檢驗,垂直度偏差1.0≤%。

ps:您可根據自己的需求定制桿件。
