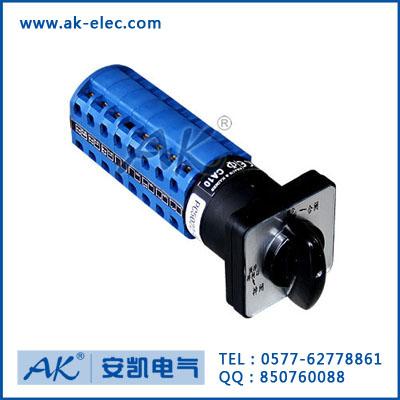

供應藍系列CA10-PC5022*轉換開

一、產品概述

CA10-20系列轉換開關主要用于交流50Hz額定電壓660，直流電壓440V以下的主電路中，作接通、分斷和轉換電路之用，可直接控制小容量電動機倒順、變速、星三角之用；主令控制和電焊機開關之用，還可用中頻轉換開關。    該產品體積小、動能齊全，能替代目前全部同類產品，普通型、防護型、暗鎖、連鎖、掛鎖型、帶燈型、快速安裝型。

二、型號及含義

1、主令控制用轉換開關的型號及含義

2、主電路用轉換開關的型號含義

注：主電路用轉換開關一般采用60°轉換。表1 用途代號

注：用途代號為Q、S、N時采用60°轉換，用途代號為S N時采用45°轉換。

三、正常工作條件

    1、周圍空氣溫度上限為+40℃，下限為-25℃，24小時平均溫度不超過+35℃；

    2、海拔高度不超過2000mm；

    3、空氣相對濕度在周圍溫度+40℃時，應不超過50%，在較低溫度下，允許有較高相對溫度，最濕月的月平均溫度不超過+25℃時，

       月平均相對濕度不超過90%；

    4、污染等級3級；安裝類加緊III類。

四、分類

4、1 按用途分

  a)主電路轉換用轉換開關；

   b)直接控制電動機用轉換開關；

   c)主令控制用轉換開關。

4、2按操作方式分

   a)定位型；

   b)自復型；

   c)定位自復型。

4、3按接觸系統節數分

   a)定位型轉換開關有1~12節；

    b)自復型轉換開關有1~6節；

   c)直接控制電動機用轉換開關主要有1~6節。

4、4近操作角度分

   a)30°

   b)45°

  c)60°

   d)90°

五、主要技術參數

5、1額定絕緣電壓660B，約定發熱電流20A。

5、2 CA10-20轉換開關在各種使用類加緊下的額定工作電壓，額定工作電動機操作循環次數見表。

     主要技術參數5、3 CA10-20轉換開關在DC-13條件下，直流以電壓440V 6A；240V 10A；110V 20A；電壽命6×104
