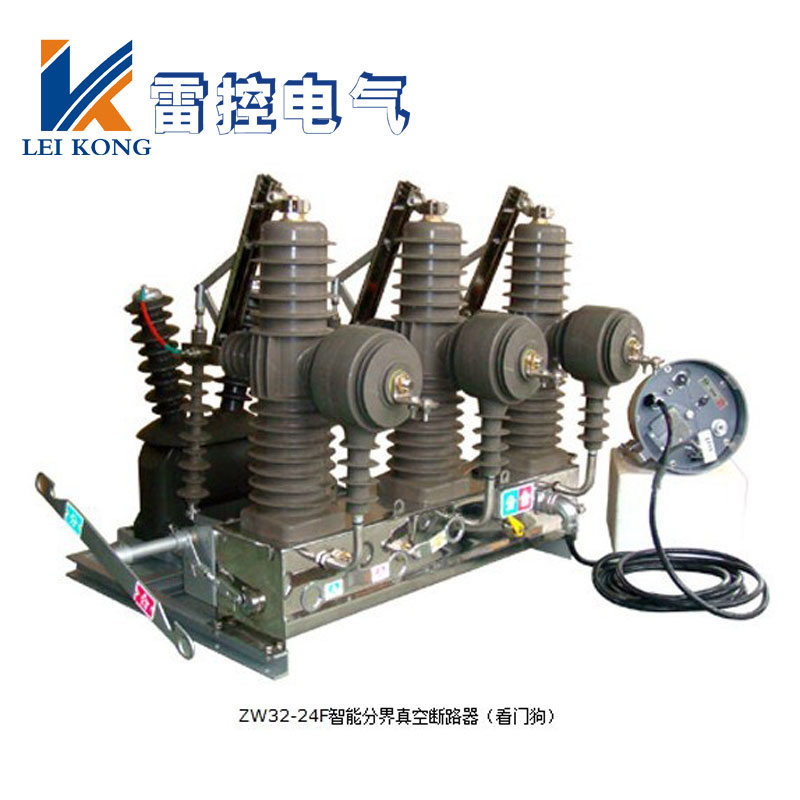

供應ZW32-12F/630A智能分界真空斷路器-ZW32-12F分界真空斷路器廠家

供應ZW32-12F/630A智能分界真空斷路器-ZW32-12F分界真空斷路器廠家-樂清市雷控電氣有限公司

ZW32-12F/630A智能分界真空斷路器適用于三相交流50Hz、額定電壓為12kV的電力系統，可開斷、關合線路負荷電流、過載電流及短路電流。產品廣泛應用于變電站、城鄉電網及工礦企業配電系統的線路分段、保護和控制，更適用于農村電網及頻繁操作的場所。

ZW32-12F/630A智能分界真空斷路器產品結構：
分界斷路器在ZW32-12 型真空斷路器基礎上進行了優化改進（詳見ZW32-12戶外高壓真空斷路器使用說明書）和外置電壓互感器及MGK16型智能控制器組成，通過全密封防水型航空接插件和戶外密封電纜進行電氣連接。分界斷路器采用的彈簧操動機構（或永磁機構），具備手、電動儲能，手、電動合閘，手、電動分閘功能。分界斷路器外置1 只零序CT（或三項合成零序），變比為20/1，0.1～5A （一次電流）區段保持線性關系，額定負載1Ω，額定負載下的變比誤差應小于3%。一次零序電流為400A，二次輸出電流有效值不小于5A。額定短時耐受電流16kA、20kA、25kA,4S。分界斷路器外置2只（或3只）單相CT，變比50-600/5（或用戶的變比），額定負載10Ω，精度10P20，額定短時耐受電流16kA、20kA,4S。分界斷路器采用外置式PT，裝于電源側，變比10000V/220V，容量300VA，精度3P 級，控制器和斷路器的操作電源和電壓信號均由PT提供。
