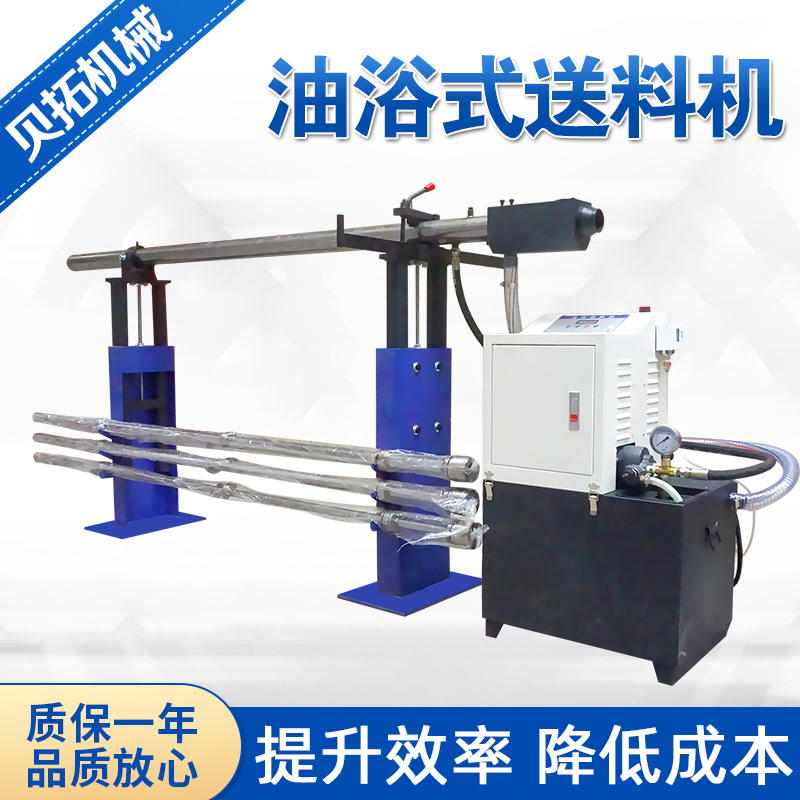

供應棒料車床送料機

油浴送料機是送料機職業的一種新式商品。

油浴送料機的特色有：

★.經典的低壓液壓控制體系,節能環保綠色描繪.

★.穩重的技術描繪, 確保高的動力利用率.

★.可訂做, 做到真實的無廢料.

★.計劃簡略, 工作活絡, 壽命長, 加工精度高,換料時間短.

★.低噪音, 計劃緊湊, 無滲漏, 資料無磨損.

★.一同的排氣設備, 安全安穩的工作頻率.

★.整機悉數部件悉數氬伏焊接, 削減變形幾率.

★.悉數元件確保超卓的互換性, 確保送料機高的開機率.

作用：一個工人可控制2-3臺加工機床，可有效地下降工人的勞動強度和公司出產本錢，大大行進機床的自動化程度和出產功率。

東莞市貝拓機電有限公司——位于中國工業發達的珠三角地區----東莞市，是一家專業從事車床送料機的廠家，是集研發，生產，銷售，售后服務于一體。公司擁有一批經驗豐富，的業界精英，能為客戶提供設計、定制各種不同規格的車床送料機。

東莞市貝拓機電有限公司產品嚴格按照機械制造行業工藝標準生產制造，使產品質量、穩定度得到可靠保證。為用戶保證加工產品質量，提高產品效率，節省加工成本，是我們的目標。

產品具有：噪音低、震動小、效率高，穩定性良好等特點，讓您的車床效率提高百分之四十，人工成本降低百分之七十，發揮您車床的生產效能。

“產品集成化、生產專業化、使用人性化、產業國際化”是我們?yōu)橹L久立足于機械行業而制定的四化目標。以市場導向，及時為客戶提供切實可行的機械應用解決方案和完善的服務體系正是我們“合作、共贏：的企業宗旨。

    本公司專業生產車床送料機10多年，一路心酸艱苦，來說說我們的歷史，首先，回顧到2001年臺油膜式自動棒材送料機自臺灣誕生，該商品具有科技含量高，換料速度快，操作便利等特征。因其優異的主動、率、功用超卓的性價比，遭到了越來越多的客戶的親賴，在自動棒料機作業及車床作業，儼然變成一支獨秀，東莞市貝拓機械廠看到該商品的未來發展的重要性，第二年公司差遣一支專業研制團隊親赴臺灣學習，而且對原始的油膜式自動棒材送料機做了一系列的改善，大大降低了原有的高額本錢，使其變得更具有性價比，到2008年東莞市貝拓機械廠試制的臺油浴送料機順暢出廠查驗成功。功用安穩，率，低噪音，穩定性強，做出了多重改動,使油浴送料機操作使用十分簡單。

                                                                    索 引

近幾年來，由于工人工資的不斷增加，造成企業運作成本提升及招工難的問題，這樣就迫使企業要更新和改造設備，提高設備的自動化程度，從而降低用工成本。油浴式送料機可配套各類數控車床完成自動送料工作，大大提高數控車床的工作效率，在國內外應用日益廣泛。

1.1產品外觀

1.2技術指標

★注：特殊規格可另行訂做

1.3產品外觀

1.4技術指標

2.1工作原理

   油浴送料機由液壓站、料管、推料桿、支架、、控制電路等五部分組成，原理是油泵以恒定的壓力（1≦壓力≦2KG）向料管供油，推動活塞桿（推料桿）將棒料推入主軸，所以也稱作油壓送料機。工作時棒料處于料管的液壓油內，當棒料旋轉時，在油液的阻尼反作應力下，棒料就會從料管內浮起，當轉數快時棒料就會自動懸浮在料管中央轉動。大大的減少了棒料與料管壁的碰撞與摩擦。工作時振動與噪音非常小，特別適用高轉速、長棒料、精密工件加工。是當前國內外應用日益廣泛的油浴送料機，可以配套于各類加工機床使用，配合加工機床完成自動送料工作，棒料自動送完后，機床自動處于等待加料狀態，并通過警示裝置告知操作人員加料。

2.2送料機的特點

2.2.1抗震性

油液的阻尼反作用力，使棒料自動懸浮在料管中央轉動。大大減少了碰撞與摩擦；液壓源動力，工作噪音小，且送料動作非常穩定、平緩；不同直徑的材料使用于不同的料管，是材料與料管之間的間隙更合理，送料機送料更穩定。

2.2.2噪音

料管選材為高精密冷軋無縫鋼管（誤差小于3個絲）配合氬弧焊接，外形平整，確保變形小，精密高。

2.2.3防漏性

引用連接技術，整機液壓部分采用PH錐度連接方式與高壓直插式連接，配合液壓元件，確保滲漏。

2.2.4防污性

齒輪泵與濾油裝置的使用，有效增加了機身的抗污能力，大大提高機身壽命與液壓油的使用壽命，解決原材料不干凈而引起的問題。

1.油刷蓋                           12.高度調節螺桿

2.回油桶                           13.調節螺母

3.回油桶固定螺絲                   14.支撐架

4.油壓感應接口                     15.油箱

5.進油管接口                       16.地腳螺絲固定孔

6.電源控制箱                       17.尾部固定螺栓

7.內管定位孔                       18.后座轉向臺

8.回油管接口                       19.后座調節螺桿

9.壓板手柄                         20.壓力調節閥

10.料機外管                        21.過濾三通

11.外管托架

1、380V輸入線：綠

2、380輸入線：藍

3、380V輸入線：紅                        A、操作按鈕

4、底線：PE/黃、綠                        B、交流接觸器

5、380V電機線輸出：紅                    C、保鮮盒

6、380V電機線輸出：藍                    D、輸入輸出接線板

7、380V電機線輸出：綠                    E、變壓器

8、24V主軸信號輸出：紅                   F、壓力控制器

9、24V主軸信號輸出：綠                   G、蜂鳴器

10、壓力控制器：紅

11、壓力控制器：綠

12、壓力控制器：藍

故障一：無法起動

原因：電源未接入

對策：檢查電源是否連接好

故障二：壓力不足

原因：1、液壓油量不足  2、電機是否正常工作

      3、濾網及過濾三通堵塞   4、密封圈破損

對策：1、補充液壓油    2、檢查線路連接

      3、清洗濾網及過過濾三通    4、更換密封圈

故障三：送料機送完料不報警（后退）/提前報警

原因：1、壓力不夠    2、料管位置不對   3、電機是否正常工作

對策：1、檢查油量    2、稍移動料管     3、檢查線路

故障四：送料機工作時振動很大

原因：1、原材料太彎 2、原材料未倒角 3、重新校對中心

故障五：換料時，棒材無法進入送料機內

原因：后退時間設置太短，推桿不能完全退回到料管尾部

對策：把時間繼電器調整指針在相應位置

！危險一可能導致嚴重傷害，請格外小心!

★錯誤的調整可能造成送料機故障及造成機床損壞

★不得在設備運行狀態下，用身體任何部位接觸機械動力裝置

★只要在電源閉關后無壓力狀態下，才能進行機械維修及保養

1、在機器開動之前必須檢查一下整機狀態是否正常。

2、設備運轉開動時，不許任何人在機器上做其他工作。

3、開機之前必須接好油管、電源。在生產調試之前必須提前開啟送料機液壓系統，使壓力值達到設定的壓力。

4、本機操作人員必須熟悉本機操作規則，無關人員一律不得操作。

5、本機機械構建、電路和操作程序未經本公司同意不得任意修改，否則本公司概不負責。

6、設備上的安全防護裝置不準隨便移動，更不允許改裝或故意使其失去作用。

7、本機在使用過程中發生故障，必須按停止按鈕，并切斷總電源開關，不得失誤，并迅速檢查原因。待故障排除后才能開機。

8、出現突然停電和異常事故時，要及時機筒內殘料。

9、本機使用期間，必須經常維護保養，對電氣元件、線路接線端子等經常檢查，排除隱患。

10、保養機器要求：一般三個月清理一次（建議客戶每二個月清理一次）。

11、嚴格控制適宜的給油量，給油量過少，則壓力、潤滑和冷卻效果不好，引起料機過熱，增大機械磨損；應在保證壓力、潤滑和冷卻的前提下盡量減少。給油量過多，會使壓力過大，嚴重的更會影響產品質量，并浪費潤滑油。

12、新機加油及舊機檢修后加油或換油前，必須將潤滑油管路、油箱清洗干凈，不得殘留油污、雜質，尤其是如鐵屑等。加油時要按規定油量裝入油箱，循環使用。
