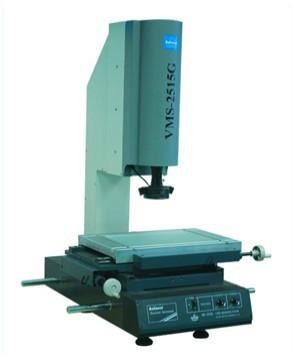

供應光學數字視頻影像測量?jī)xVMS-2515G

光學|數字|視頻影像測量?jī)xVMS-2515G

儀器用途

光學|數字|視頻影像測量?jī)xVMS-2515G二坐標測量為目的的一切應用領域，機械、電子、儀表、塑膠等行業廣泛使用。

儀器特點

★ VMS-2515G影像測量?jī)x采用彩色CCD攝像機、變焦物鏡與十字線發生器作為測量瞄準系統；

★ VMS-2515G影像測量?jī)x具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；

★ VMS-2515G影像測量?jī)x備有RS232接口，與計算機連接后，采用專門測量軟件QIM1008可對測繪圖形進行處理及輸出。

儀器規格參數

儀器標準配置及選購件 ( 0.5X附加鏡，2X附加鏡，特殊配備0.5X鏡筒 )

QIM1008二維影像測量軟件

軟件用途

   QIM1008二維影像測量軟件是我公司開發的WINDOWS二維測量應用軟件，可以對二維測量的坐標進行可視化分析處理，應承用于各種工模具的測量向工程，廣泛用于具有RS232接口和S端子的二維測量?jī)x器儀表。

軟件特點

·多點測量點、線、圓、弧、橢圓，提高測量精度。

·坐標平移和坐標擺正，測量更加方便快捷，提高測量效率。

·方便快捷的元素組合功能，用戶只需簡單的點選圖形就可組合出點、線、圓、距離、角度。

·宏指令，同一種工件批量測量更加方便快捷，提高測量效率。

·測量數據直接發送到AUTOCAD中，測量的圖形可以 DXF 文件保存。

★  測量資料可發送 EXCEL 中進行統計分析，可畫出簡單的 XBAR-S 管制圖，求出Ca 等各種參數。

·多種語言接口切換。

·記錄用戶程序、編輯指令、教導執行。

軟件功能

·元素測量：多點測量點、線、圓、弧、角度、橢圓，規定點數測量矩形，自動識別點、線、圓、弧。

·元素構造：中心點構造、交點構造、中點構造、線構造、圓構造、角度構造。

·元素預置：點、線、圓、弧。

·圖形處理：坐標平移，工件擺正。

·任意軸擺正，坐標系重置。

·圖形放大，圖形縮小，圖形平移，圖形打印，圖形選中，取消選中，圖形。

★  設置影像的灰度、飽和度、對比度；影像保存為BMP 格式；

★  十字線尋邊，邊緣變色，人工采點。影像支持S端子輸入；影像大小 640 X 480

需求電腦配置

·硬件需求： P4 1.7G ，內存：128M以上；顯存：32M以上；提供一個串行口；提供一個USB接口；屏幕分辯率設為：1024 * 768 ()；屏幕色彩質量為24位或32位。

·操作系統：Windows2000，Windows XP

·應用軟件：建議提供Excel、AutoCAD
