供應胴體掃描儀廠家 OPTKS400窯胴體紅外掃描儀

OPTKS400窯胴體紅外掃描儀

OPTKS400窯胴體紅外掃描測溫儀系統是保證回轉窯安全可靠運行的重要檢測設備，紅外掃描測溫儀采用了技術的熱成像技術，具有檢測速度快，溫度采集準確，能夠在惡劣的環境條件下可靠穩定的工作。整個系統數據更新快、操作界面友好、靈活、方便，能夠提供較多的檢測信息、歷史紀錄及分析方式、回轉窯狀態判斷信息等。

OPTKS400系統的優勢是測溫準確、快速和壽命長。該系統專門為檢測回轉窯運行狀態而設計，能準確探測由于回轉窯耐火磚的脫落而產生的熱點以及窯爐的結皮現象，以避免窯體損壞所帶來的高頻損失并大大延長窯體的使用壽命。為用戶提供完整的檢測窯體運行的重要參數。

根據用戶所要求的技術參數和現場條件，為實現窯筒體全程實時溫度掃描，并適應其海拔高度及氣候條件，本方案采用OPTKS400窯胴體掃描測溫系統：

該掃描系統主要由紅外熱成像掃描測溫儀、數據采集模塊、網絡傳輸模塊、中控計算機和胴體掃描儀系統軟件等組成，并有輪帶漂移監視等擴展功能可選。

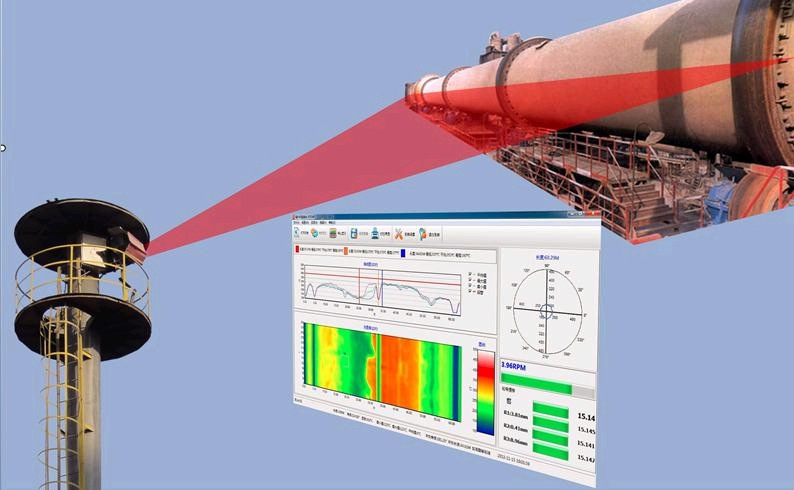

紅外掃描頭采用高性能進口熱輻射探測器，系統采用的熱成像掃描技術，掃描角度為45?、90°、120°可選，沿窯胴體軸線每秒掃描 20條線（即 20HZ 掃描頻率），可靈活的適應多種回轉窯及其工業現場。掃描頭安置于現場小屋內，通過光纜或網線將采集的圖像信號傳輸至中控室的工控機中，通過胴體掃描儀系統軟件實時地將整個胴體表面溫度展開圖顯示在監視器上，窯轉一圈刷新一幅，同步成像。

胴體掃描系統軟件工作在 Windows環境之下，該軟件采用了的數據庫方式管理歷史數據，以適應大數據量的長時間存儲和回放，使用軟件設置攝像頭的掃描角度和定位窯筒體掃描長度，還留有與網絡連接的接口和模塊，更加方便設備的使用和擴展。

技術概述和特點：

1.德國OPTKS400型胴體掃描儀可以實時控制及測量不同物體的熱能分布情況。同樣可以提供回轉窯筒體的溫度曲線。該裝置可以給操作者提供諸多功能，如：連續監測耐火襯和窯皮的狀況；早期發現任何異常現象，如：一塊耐火襯掉磚，或窯皮脫落。

如：一回轉窯長60米，窯和掃描儀之間距離為30米，則分辨率為：測量紅窯點直徑達：5.0 cm（探測光斑遠優于同類產品）

2.可以監測窯爐內部結皮

3.可以監測窯輪帶滑移（可選配）

4.可以對耐火材料管理（可選配）

5.可以對風機控制（可選配）

以上功能可以幫助操作者使窯況保持化性能，增加產量，降低耐火磚維修成本。
