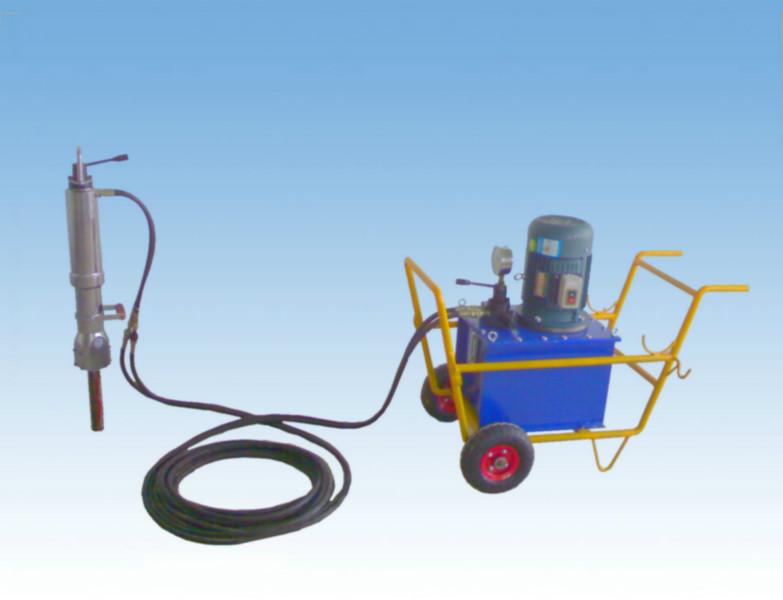

隧道巖石破碎劈裂機，隧道超前導洞施工設備劈裂機

確定非爆開挖斷面,超前導洞非爆開挖，其斷面尺寸根據隧道整體開挖斷面及掏槽區大小確定，同時必須滿足作業人員操作需要，又要便于現場操作，非爆開挖部分宜位于隧道下部中線處。  考慮到超前導洞非開挖及隧道擴挖層、支護等循環時間，按照一循環進行組織，同時考慮到相同周長條件下圓形面積的特點，非爆開挖斷面也采用圓形斷面，半徑為1.5m左右為宜，可做到一次搭設簡易作業支架、完成一次作業循環全部鉆孔。

   測量放線、布孔由測量人員根據隧道洞內控制導線，測設出非爆開挖斷面的圓心，然后再在掌子面上畫一個半徑1.5m的圓。水磨鉆鉆孔孔位可沿輪廓線連續布臵。由于水磨鉆行程60cm，有效成孔深度在50cm左右，需多次鉆孔才能達到非爆區的設計循環進尺，水磨鉆鉆孔需存在一定外插角，若開孔處采用相切圓，則在孔位末端存在楔形巖體，斷面不連續，因此，開孔時采用咬合圓的型式，孔末端的楔形巖石，形成連續的臨空面。中部用于劈裂的鉆孔孔間距40cm、排距40cm，沿隧道中線呈梅花形左右對稱布臵。沿開挖線邊緣用水磨鉆鉆孔取芯，孔深50cm左右；中間用劈裂機，逐層逐段劈裂開挖。水磨鉆孔位劈裂臨空孔孔位  ,搭設簡易臺架用于鉆孔和劈裂的臺架采用腳手架搭設。臺架頂部非爆開挖區高80cm、寬2m（左右側各1m）左右，以便于人員操作和水磨鉆懸吊。  臺架搭設應牢固，強度和穩定性滿足要求，盡量減少作業的晃動，保證施工安全和試鉆精度。

水磨鉆鉆孔、取周邊巖芯將水磨鉆利用倒鏈懸吊在作業臺架上，并安裝可以調節水磨鉆橫向位臵的支撐架，然后上下左右調整水磨鉆位臵，檢查水磨鉆能否順利到位。開機檢查水磨鉆運轉是否正常，然后人工手持取芯鉆在隧道輪廓線上鉆孔取芯，采用以相割圓方式按水平方向施鉆取芯，在周邊形成連續槽道臨空面。 為了同時保證取芯效率和較小的超挖量，相鄰鉆孔中心間距13cm，兩孔搭接2cm，每循環取芯孔數在65～70個。根據取芯鉆筒長度每次鉆取深度50cm左右。2～3臺鉆機，每臺鉆機需3～4人操作。取芯時一個孔鉆進時間約為5～10分鐘。水磨鉆取芯到位時，人工緩慢拉出水磨鉆，人工輕輕敲擊芯體，使其與母巖斷開，然后人工將其取出，水磨鉆移至下一個孔位處鉆孔。 鉆劈裂孔  在開挖區域輪廓線取芯的中間部分先用YT28鑿巖鉆機鉆孔，相鄰孔間距40cm，孔徑4.2cm，鉆孔數42～45個；鉆劈裂孔也可在搭設簡易臺架前進行，為方便施工劈裂孔可一次鉆進2～4m，滿足4～8個劈裂循環作業（一個開挖循環約1.5米，每劈裂循環約0.5米）。

劈裂機分裂核心巖體 1  取芯孔完成后，然后以周邊槽道形成的臨空面，用劈裂機自周邊向內進行分裂開挖巖體，劈裂自上而裂巖塊，人工撬落。劈裂采用一臺劈裂機，2個操作人員，根據圍巖裂隙發育情況，小導洞劈裂每循環約1小時。

人工清理劈裂巖體  為保證臺架和劈裂機管線和下部工作面安全，劈裂機將巖體分裂后，分裂巖塊隨時由人工將地面石塊用手推車運至距離掌子面10m以外臨時堆放，根據現場條件約3個運砟人員，開挖完一個循環后用裝載機配合大車出碴至棄碴場。

檢查驗收、信息反饋  每循環后檢查施工效果，分析原因及時修正相關參數，改善技術經濟指標，檢查后續開挖是否超過設計要求，對比前后地表建筑物情況，是否對建筑有破壞。

渝利鐵路長洪嶺隧道下穿江池鎮段

應用情況  為了確保地面建筑物和地中構筑物的安全，中鐵隧道集團一處有限公司結合科研項目的實施開 展減震技術攻關。于2009年8月9日開始，首先采用下導坑先行、擴挖層、光爆層間隔一定距離跟進的分部開挖方法，地表振速為2.16cm/s，地表振速大于鑒定振速，后改用小導坑非爆開挖，擴挖層、光爆層間隔一定距離跟進的分部開挖方法，地表無明顯震動，地表振速為1.209cm/s～0.507cm/s，地表建筑物變形均未超境界值，取得了較好的效果。  通過本工法的應用將長洪嶺隧道淺埋下穿江池鎮高風險段地表擴挖層振速降低到了1.5cm/s和1.0cm/s以下，降低了對施工對居民的干擾，避免了地表大范圍居民搬遷、房屋拆遷和加固社會效益顯著；  此段業主要求工期11個月，實際開工日期2009年8月9日，完成日期2010年6月11日，在工期異常緊張、質量要求高的前提下，提前工期近1個月，安全順利地通過了地表房屋林立的江池鎮，節約了大量人工、機械、管理等費用的投入，獲得業主、監理及社會各界的一致好評，取得了較好的社會、經濟、環境和技術效益。
