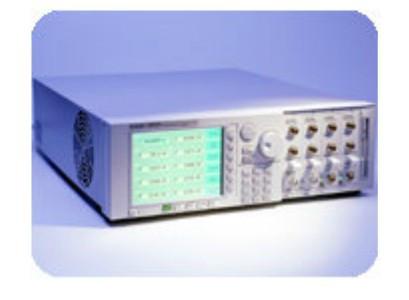

Agilent 8164A 光波測量系統

Agilent安捷倫8164A可調激光光源的詳細信息-

Agilent安捷倫8164A可調激光光源

Agilent8164A光波測量系統支持全范圍的可調激光光源模塊和8153A以及8163A光波多用儀表系列的各模塊。8164A具有通過GPIB、和PC卡接口連接各種控制設備的特點?？膳渲玫挠布斎牒洼敵鲇|發器端口使8164A能在自動環境中運行。8164A還包括“3.5”軟盤驅動器、VGA端口（RS232C串行接口），鍵盤接口和并行打印機端口。
各種增益波段的可調諧激光光源
·81680A和81682A模塊工作在1550納米波段，而81640A覆蓋的波長范圍為1510納米至1640納米。
·的調諧度尤其適合測試關鍵密集波分復用(DWDM)器件。
81640A、81680A和81682A可調諧激光光源模塊具有內置的波長控制環，推動當今技術的發展，挑戰測量極限。它們在連續輸出功率的條件下實現無跳模調諧，適合于測試最關鍵的DWDM部件。所有三種模塊適合于裝入8164A主機的底槽。

測試集成光器件的偏振保持光纖
81640A、81680A和81682A模塊是測量集成光器件特征的理想工具，它們的panda PMF輸出端口可以提供清晰的偏振狀態，以保證波導裝置上的恒定測量條件。PMF光纜可以很容易地連接一個外部光調制器。

低自發幅射保證的測量范圍
81640A和81680A可調諧激光光源模塊裝有二個光輸出端口，一個輸出端口傳送具有超低源自發幅射（SSE）的信號。它能夠?qū)Χ嗦氛g隔的DWDM系統部件進行準確的串話測量，功率計模塊自身可以充分地表征陡峭陷波濾器特性，例如光纖布拉格光柵。
　　第二輸出端口提供更大的光功率，并允許通過內置光衰減器進行大于60dB的功率調整。

測試光放大器和無源部件
81682A可調諧激光光源模塊提供測試當今光放大器所需的強大激勵功率?？蛇x的內置光衰減速器使輸出功率可動態變化大于60dB，優良的波長度使之成為適合各類部件測試的多用途儀器。

可用于多通道測試用的小型模塊
　　數量可變并可遙控的81689A小型可調諧激光光源模塊與81682A高功率可調諧激光光源相結合，是測量DWDM系統特性所需的光放大器的理想方案。此外，利用81689A可建立實用的多通道密集波分復用(DWDM)系統測試床。
　　其連續無跳模調諧特性使人們只要旋轉紐或使用標度鍵便可輕易將儀表設定在所需的目標波長和功率電平上，即使是最復雜的設置也毫不例外。81689A可配標準單模光纖和Ｐanda型保偏光纖。
　　每一8164A主機可以在其頂槽安裝四個81689A單元，8166A光波多路系統主機在一個機架上則可容納多達17個小型可調諧激光光源模塊。需要時可容易地控制一個以上的主機。

小型的可調諧損耗測試儀
　　把81689A小型可調諧激光光源插入8163A光波多用表主機，配以功率計模塊，便可構成一個精巧便攜式損耗測試儀。它的可調諧性使我們可以對EDFA窗口中各波長的器件和鏈路進行檢查。

可達８個輸出端口的內置應用，供快速測定濾波器和其他裝置
　　修改的版本2和以后的8164A儀表固件能以波長掃描方式同步測量多達8個裝置端口的介入損耗。應用包括曲線顯示，指標和數據存儲。
