供應VGA2畫面分割器.HDMI.SDI2畫面分割器.DVI分割器

VGA系列:
VGA2畫面分割器型號HD MV-X02(VGA) 1U
VGA4畫面分割器型號 HD MV-X04(VGA) 1U
VGA6畫面分割器型號 HD MV-X06(VGA) 1U
VGA9畫面分割器型號 HD MV-X09(VGA) 4U
VGA16畫面分割器型號 HD MV-X16(VGA) 4U
HDMI系列:
HDMI2畫面分割器型號HD MV-X02(HDMI) 1U
HDMI4畫面分割器型號HD MV-X04(HDMI) 1U
HDMI6畫面分割器型號HD MV-X06(HDMI) 1U
HDMI9畫面分割器型號HD MV-X09(HDMI) 4U
HDMI16畫面分割器型號HD MV-X16(HDMI) 4U
DVI系列:
DVI2畫面分割器型號 HD MV-X02(DVI) 1U
DVI4畫面分割器型號HD MV-X04(DVI) 1U
DVI6畫面分割器型號HD MV-X06(DVI) 1U
DVI9畫面分割器型號HD MV-X09(DVI) 4U
DVI16畫面分割器型號HD MV-X16(DVI) 4U
SDI系列:
SDI2畫面分割器型號 HD MV-X02(SDI) 1U
SDI4畫面分割器型號HD MV-X04(SDI) 1U
SDI6畫面分割器型號HD MV-X06(SDI) 1U
SDI9畫面分割器型號HD MV-X09(SDI) 4U
SDI16畫面分割器型號HD MV-X16(SDI) 4U
概述

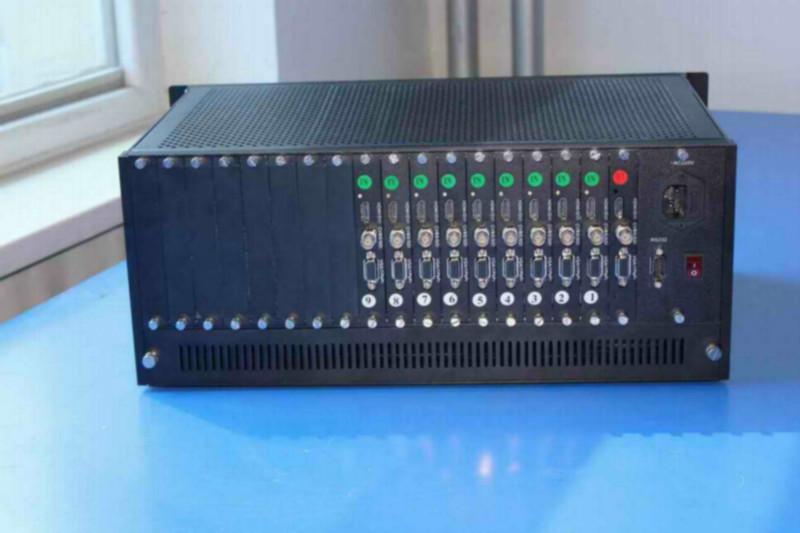

盤古MV-X 高清多畫面處理器是專業化的圖形處理與控制設備，它將多路圖像信號合成一路高清信號輸出。
MV-X高清多畫面處理器采用圖像處理芯片，嵌入式插卡結構，一卡一路，內嵌操作系統，整個系統封閉式運行。
MV-X高清多畫面處理器器可接受CVBS、VGA、HDMI（DVI）、YPbPr或SDI 等格式的視頻信號，并按用戶要求對視頻信號進行視窗大小、顯示位置、圖像比例等方面的調整和變換，最終輸出統一格式的VGA或HDMI信號。

性成特點

輸入最多支持16路，一卡一路，6路以下（含）1U標準機箱，6路以上4U標準機箱。 內部圖像處理全程10-bit處理，色彩還原真實。 輸入支持CVBS，VGA，YPbPr,HDMI(DVI)和SDI信號，分辨率到1920x1200@60Hz。（VGA和YPbPr，SDI和CVBS分別共享一個接口） 輸出支持VGA，HDMI(DVI)或SDI，任選一種，分辨率到1920x1200@60Hz。 模擬輸入ADC采樣頻率205Mhz，支持到UXGA@75Hz/WUXGA60Hz。Coite-Sync和Sync-on-Green(SOG)支持。 HDMI輸入支持HDMI1.3，支持HDCP1.2，Deep color:12-bit YCC4：4：4，XVYCC支持基于IEC61966-2-4彩色標準。 CVBS輸入集成3D自適應梳狀濾波器和去隔行處理，自動PAL，NTSC制式識別。 SDI輸入支持3G/HD/SD-SDI，速率143Mbps～2.97Gbps。兼容SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 串行視頻標準； YPbPr輸入內建自適應3D/TNR Noise Reduction，De-interlacing到1080i，集成自動對比度控制和圖像邊緣平滑處理。 支持平板按鍵盤和紅處遙控器快速操作。 支持電腦軟件控制，用戶可自任意拉伸，拖動窗口，可定制畫面模式下載到設備中通過按鍵快速切換畫面模式。 支持?jǐn)嚯姮F(xiàn)場保護（通過菜單設置）。

技術參數
