詳細信息（供應銅管翅片表冷器）

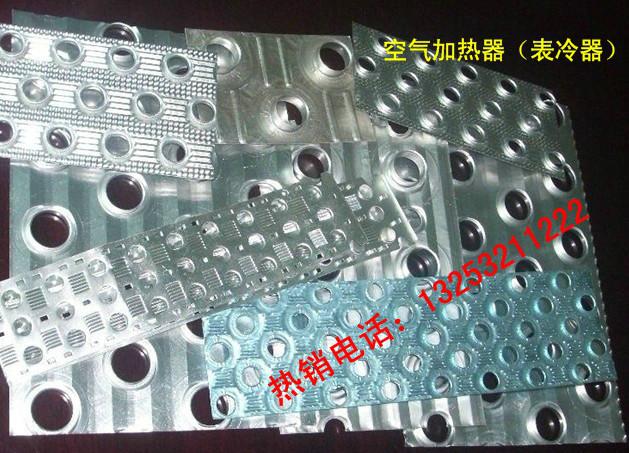

TLS、TTS型銅管鋁翅片、銅管銅翅片

TLS型換熱器系銅管穿鋁片式換熱器，它采用了的機械漲管和圓弧波紋雙翻邊鋁肋片結構型式。機械漲管使銅管與鋁肋片接觸緊密，圓弧波紋能促進流體紊流，破壞邊界層，提高傳熱系數。的結構型式、再加上水路行程，管距，片距設計合理，使得該換熱器具有傳熱性能好，空氣阻力小，結構緊湊，重量輕等特點。它可廣泛應用于空調、冷卻、去濕、采暖等工程中，是新風機組和空氣處理機組理想的配套產品，它又可與風管連接作為冷卻或加熱單獨使用。
銅管焊接采用低溫快速釬焊，確保耐壓>1．2MPa。
該換熱器有多樣片距(2.2-3.5毫米)，規格品種齊全可滿足不同工況和各種組合的需要。
TLS型編號方法為：例TLS×4×24×1500(Z)3.0
TLS————型號
4————排數N
24————表面管數n
1500————表面管長A
(Z)——氣流方向左(Y為右)
3.0————片距t=3.0
有關技術參數：
迎風面積：F=A×B(m2) 傳熱面積：F=Fd·A·n·N(m2)
單管每米散熱面積：Fd=0.84m2(片距3.0) 總通水面積：f=1.767×10-4·n(m2)
通風凈面比：Φ=Ff／Fy=0.532(以片距3.0計算)

表面管數 n	有效高 B	全高 B1	寬度C				C¹				C²				集管直徑 a	有效管長 A	A2
表面管數 n	有效高 B	全高 B1	2排	4排	6排	8排	2排	4排	6排	8排	2排	4排	6排	8排	集管直徑 a	有效管長 A	A2
4	152	228	160	180	260	330	66	100	165	230	47	40	47.5	50	48×3.5	300-3000	178
6	228	304	160	180	260	330	66	100	165	230	47	40	47.5	50	48×3.5	300-3000	178
8	304	380	160	180	260	330	66	100	165	230	47	40	47.5	50	48×3.5	300-3000	178
10	380	456	160	180	260	330	66	100	165	230	47	40	47.5	50	48×3.5	300-3000	178
12	456	532	160	180	260	330	66	100	165	230	47	40	47.5	50	48×3.5	300-3000	178
14	532	608	160	180	260	330	90	100	165	230	35	40	47.5	50	60×4	300-3000	190
16	608	684	160	180	260	330	90	100	165	230	35	40	47.5	50	60×4	300-3000	190
18	684	760	160	180	260	330	90	100	165	230	35	40	47.5	50	60×4	300-3000	190
20	760	836	180	200	260	350	100	100	165	230	40	50	47.5	60	75×4	300-3000	205
22	836	912	180	200	260	350	100	100	165	230	40	50	47.5	60	75×4	300-3000	205
24	912	988	180	200	260	350	100	100	165	230	40	50	47.5	60	75×4	300-3000	205
26	988	1064	180	200	260	350	100	100	165	230	40	50	47.5	60	75×4	300-3000	205
28	1064	1140	180	200	260	350	100	100	165	230	40	50	47.5	60	75×4	300-3000	205
30	1140	1216	210	220	280	350	115	150	165	230	47.5	52.5	57.5	60	90×4.5	300-3000	220
32	1216	1291	210	220	280	350	115	150	165	230	47.5	52.5	57.5	60	90×4.5	300-3000	220
34	1292	1368	210	220	280	350	115	150	165	230	47.5	52.5	57.5	60	90×4.5	300-3000	220
36	1368	1444	210	220	280	350	115	150	165	230	47.5	52.5	57.5	60	90×4.5	300-3000	220
38	1444	1520	210	220	280	350	115	150	165	230	47.5	52.5	57.5	60	110×4.5	300-3000	240
40	1520	1596	210	220	280	350	115	150	165	230	47.5	52.5	57.5	60	110×4.5	300-3000	240
42	1596	1572	210	220	280	350	115	150	165	230	47.5	52.5	57.5	60	110×4.5	300-3000	240
44	1672	1748	210	220	280	350	115	150	165	230	47.5	52.5	57.5	60	110×4.5	300-3000	240
46	1748	1824	210	220	280	350	115	150	165	230	47.5	52.5	57.5	60	110×4.5	300-3000	240
