供應嘉祥光纜接續包/汶上光纜接續包

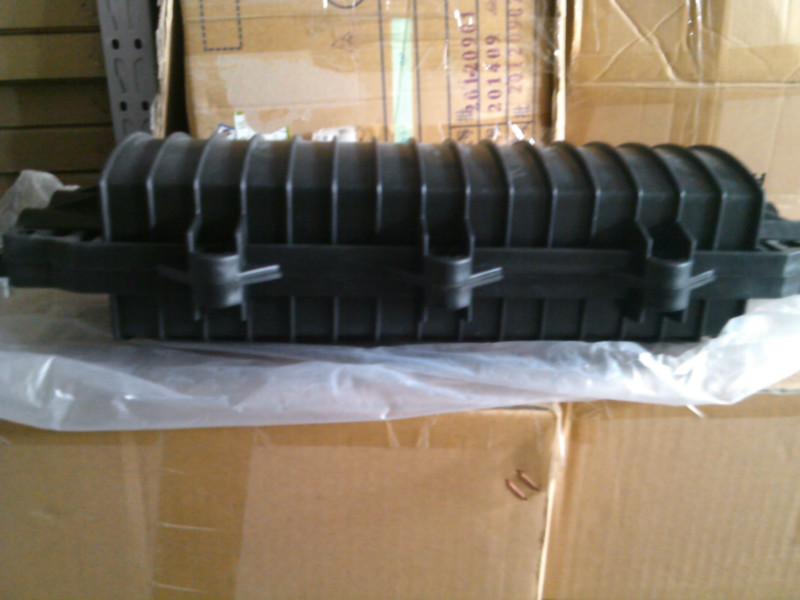

光纖接續包又叫光纖接續盒或是光纜接續盒,是光纜的端頭接入的地方，然后通過光纖跳線接入光交換機。阻止大自然中熱、冷、光、氧和微生物引起的材料老化，并且具有優良的力學強度，堅固的光纜接頭盒外殼及主體結構件能夠忍受最惡劣的環境變化，同時起到阻燃，防水作用，使震動、撞擊、光纜拉伸、扭曲等得到保護。


用途 編輯本段
用于各種結構光纜的架空、管道、直埋等敷設方式之直通和分支連接。和結構光纜的終端機房內的接續。


光纜接續盒通常適用于室內或非露天的室外使用，不適合于露天使用，如要使用，應采取保護措施。


工作溫度 編輯本段
室內型：-5℃~+40℃；


室外型：-20℃-+60℃。


分類 編輯本段
按光纜連接方式，可分為直通型和分歧型?；蚍譃榭裳b配適配器型和不可裝配適配器型。


外殼材料 編輯本段
塑料或冷軋鋼板。





內部結構


其內部結合有支撐架、光纜固定裝置、光纖安放裝置、光纖接頭保護、光纜與接頭盒密封。


支撐架：是內部構件的主體。


光纜固定裝置：用于光纜與底座固定和光纜加強元件固定。一是光纜加強芯在內部的固定；二是光纜與支撐架夾緊的固定；三是光纜與接頭盒進出纜用熱縮護套密封固定。


光纖安放裝置：能有順序地存放光纖接頭和余留光纖，余留光纖的長度應不小于1米，余留光纖盤放的曲徑不小于35mm。其中收容盤多可四層，容量較大，并能根據光纜接續的芯數調整收容盤。


光纖接頭保護：把熱縮后的保護套管放在收容盤里的纖芯固定夾上也可采用硅膠固定法。


光纜與接頭盒密封：對光纜及底座進纜處用砂布將接頭盒和光纜的交接處進行打磨，用清潔劑把打磨處擦干凈，貼上鋁箔，再將熱縮管放在接頭盒的入纜處，用噴燈按照先中間后向兩端緩慢加熱，使整個熱縮管完全收縮即可。


使用方法 編輯本段
光纖準備


去除光纜外皮，（如果有，請去除及鎧裝）然后去除各繞包層至露出松套管，具體方法，請按光纜廠家推薦的標準方法步驟進行，預備長度3m。用清潔劑清潔松套管及加強芯護套，去除多余的填充套管，用所提供的砂紙打磨光纜外皮150mm長。


光纜安裝


按光纜外徑選取最小內徑的密封環，并將兩個密封環套在光纜上。將光纜放入相應的入孔內。連接及接地。在兩個密封環之間纏繞上自粘密封膠帶，使密封帶繞到與密封環外徑平齊，以形成一個光纜密封端。將光纜密封端按入光纜入孔內。用喉箍穿過光纜加強筋固定座和纜芯支架，將光纜固定在接頭盒底座上，旋緊喉箍螺釘，直至喉箍抽緊為止。在光纜上扎上尼龍扎帶，剪斷余長。其余不用的光纜孔，請用堵頭密封。堵頭上同樣纏繞上密封膠帶，要求與5.2.4相同。 將加強構件纏繞在熔接盤支座的沉頭螺釘上，并壓緊。


光纖接續


預備上盤后盤繞1.5圈的光纖，隨后將余纖全部盤繞在盒體內。芯光纖上盤請用單芯緩沖管，帶狀光纖上盤請用帶狀緩沖管。在熔接盤的進口處用尼龍扎帶扎緊。按規定方法對接兩根（帶）光纖，接頭卡入熔接單元卡槽中，余長請在盤內盤繞。將熔接盤蓋上，請壓使其卡到位。按接頭盒需要的容量不同，決定熔接盤疊加的盤數，將熔接盤的疊加型式必須符合光纖接頭的卡入熔接單元并檢查和維護要求。 熔接盤每兩只疊加，可以將橡膠折頁上六個孔，分別卡住上下兩個盤上的各三個凸扭；四只橡膠折頁，盤兩邊對稱位置各兩只，如疊加五個熔接盤，依照上述方法將二層盤與三層扣住，三層盤和四層盤扣住，四層盤和五層盤扣住，以此類推，五個盤就穩定地疊加在一起了。 當需察看或維護某一層盤熔接情況時，只要將該盤單面的上層扣住的兩片折頁拆下，熔接盤即可如翻書頁一樣打開。


盒體密封


盒體封裝：在盒體封裝前先將氣門咀與接地螺釘并緊。將密封條嵌入盒體四周的密封槽內；在接頭盒兩端“U”槽處也分別用密封條嵌入槽內。 注意：使用密封條，切勿人為拉動密封條，以免泄漏。將接頭盒上蓋輕輕合上，旋入緊固螺栓，緊固順序按和蓋上標明的數字順序旋緊，用力矩扳手禁固，力矩達到25N·m。待5分鐘后，再用力矩扳手順序擰緊，力矩仍達到25N·m。
