供應德國博世水地暖系統

博世鍋爐水地暖系統介紹和系統構成

◎系統介紹
　　以溫度不高于60℃的熱水為熱媒，在埋置于地面以下填充層中的加熱管內循環流動，加熱整個地板，通過地面以輻射和對流的熱傳遞方式向室內供熱的一種供暖方式。
　　舒適衛生
　　以輻射方式向室內散熱，使室內地面溫度均勻，室溫由下而上逐漸遞減，符合“暖人先暖腳”、“暖足涼頂“的中醫保健理論，而且由于地面輻射采暖空氣流速小，能減少塵埃飛揚。
　　節能
　　在舒適的前提下，低溫地面輻射采暖方式較傳統供暖方式室內設計溫度低2-3度，熱效率高，可節能約30%。熱源使用范圍廣，可利用余熱。
　　節省空間
　　不占用室內面積，每百平方米可使室內有效使用面積增大2-5平方米（相對散熱器取暖），便于裝修和家具布置。
　　使用安全
　　壽命長達50年，由于埋入地下的管子為整根鋪設，沒有接頭，*滲漏隱患。
　　運行費用低
　　因低溫地面輻射采暖用低溫?zé)崴疄闊嵩?，?jié)省燃料，操作管理簡單，安全可靠，經濟實用。
　　保溫隔音
　　由于地暖特殊的地面構造，上層或下層不采暖時中間層的采暖效果幾乎不受影響，熱煤介質在盤管中流速較低，且保溫層起到了隔音作用，大大減少了上下層之間的噪音干擾。
　　熱穩定性好
　　由于地面及混凝土層蓄熱量大，熱穩定性好，在間歇供暖條件下，室內溫度變化小。

　　◎系統構成
　　1、熱源部分:博世鍋爐（歐洲之星、歐洲精英、歐洲風尚）
　　2、總管部分:含分水器到鍋爐的總管,保溫管,分水器,閥門,過濾器等.
　　3、地管部分:含地暖盤管,保溫板,反射膜,鋼絲網,等其他輔材組成.

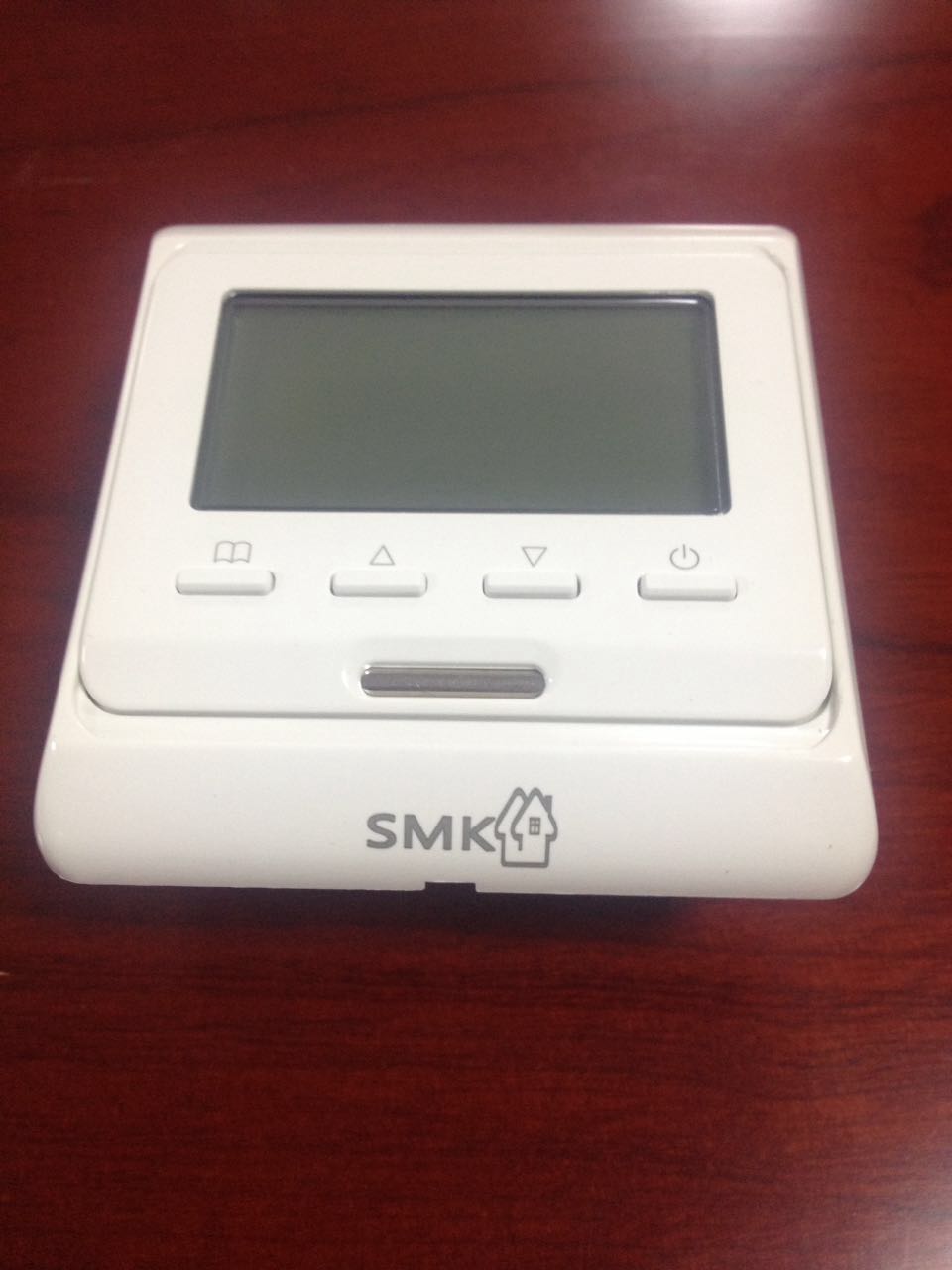

　　4、溫控部分:含溫控面板,溫控閥,執行器,三部分組成.
　　
　　主要技術參數說明：
1.熱水溫度≤60℃，供回水溫差 10℃左右為宜；
2.供暖系統工作壓力≤0.8Mpa；
3.絕熱層采用聚苯乙烯泡沫塑料板，厚度20mm-30mm，容重≥ 20kg/m3 ;
4.地面供暖結構層厚度：公建≥90mm，住宅≥70mm（不含地面層及找平層厚度）,填棄層厚度宜取 50mm2 ；
5.地面供暖結構層承受荷載＜20kn/m2 ,若≥20kn/m2應采取相應措施；
6.在供水干管上應設過濾器，以防異物進入供暖系統內；
7.對衛生間、洗衣間、浴室和游泳館等潮濕房間，在填充層上部應設置隔離防水層。
8.地面供暖散熱量與加熱管材質、地面材料、供回水溫度、管間距和室內設計溫度等因素有關。

  常規做法，管間距100mm~300mm，保溫材料容重≥20kg/m3復合聚苯板，平均水溫35℃~55℃，室內溫度16℃~24℃。

水地暖施工流程及注意事項

采暖系統施工前注意事項：
1、地板輻射采暖系統施工應避免與其它工種進行交叉施工作業，導致配合困難或責任不明耽誤工期，質量難以保證。用戶需讓我們與裝修公司提前溝通，協調工作配合流程；
2、水電改造應在地板采暖系統施工進場前完成。地板采暖系統安裝前，應保證施工現場水電管路施工完畢，廚房、衛生間應做完閉水試驗并經過驗收，施工區域地面平整清潔，無的鋼筋、水電管線及任何影響施工進行的設備、材料、雜物等；
3、豆石混凝土回填找裝修公司做和找我們做是一樣的，我們建議裝修公司作此項目，裝修公司做回填，亦可以提起重視，程度上減少施工中對地暖破壞的可能；
4、業主應協助我們協調與物業公司、鄰里的關系，為正常施工創造條件，包括負責到物業等有關部門辦理相應的人員及設備出入證、開工及驗收審批手續等。

施工流程>>>>>>
一、保溫板的鋪設
　　1．整板放在四周，切割板放在中間。
　　2．板與板之間用膠帶連接。
　　3．平整度，高差不允許超過正負5MM，
　　4．縫隙不大于5MM。
　　
二、反射膜的鋪設
　　1．反射膜鋪設一定平整，不得有褶皺。
　　2．遮蓋嚴密，不得有漏保溫板或地面現象。
　　3．反射膜方格對稱整齊，不得有錯格現象發生，　（ 方便計算管道間距，反射膜方格間距為 5公分）。
　　4．反射膜之間必須用透明膠帶或鋁箔膠帶粘貼。
　　
三、管道的鋪設
　　1．與設計回路相符合。
　　2．管道鋪設間距與設計相符合。
　　3．如管道回路之間實際鋪設長度差距大于30米，則從新調整及時通知公司。
　　4．管道與墻體之間距離在100—150MM。
　　5．堅決制止出現管道交叉現象。
　　6．分水器到地面部分管道必須加保溫套管。
　　
四、鋪設鋼絲網
　　1．鋼絲網（200*200mm）用管卡固定
　　2．管卡位置釘于鋼絲網四角與中間位置，每片鋼絲網卡釘數量不得少于8個。
　　3．不得出現鋼絲網翹起現象。
　　4．鋼絲網必須鋪設在管道上部。
　　
五、分水器安裝
　　1．為保證分集水器將來維修，分水器所在位置必須保證分水器可整體拆卸。
　　2．分水器安裝時上沿高度不低于600MM。
　　3．分集水器路數應該與設計相符和。
　　4．分集水器附近留有一個三空插座。
　　5．分集水器的進回水兩端應安裝壓力表、自動排氣閥。
　　6．分集水器固定好之后連接壁掛爐給回水主管道，管道接口處裝過濾器。
　　7．分集水器安裝完畢臨時用反射膜進行覆蓋保護，防止落水泥、油漆等污染物。
　　
六、熱電頭執行器安裝
　　1．與溫度控制面板連接是否與施工方案相符。
　　2．與分水器連接是否緊密。
　　3．開啟，關閉是否正常。
　　
七、壁掛爐安裝
　　1、根據壁掛爐尺寸，及安裝前預留尺寸，煙道位置，校準準確位置后，掛爐。
　　2、壁掛爐底下接口采用軟管連接。
　　備注：
　　壁掛爐的功率簡單計算方法為：每千瓦帶7個平方，比如24千瓦壁掛爐，可以帶24*7=168平方的采暖面積，用戶的采暖面積在168平方米以下，則可以選用24千瓦壁掛爐，選用壁掛爐的原則是寧大勿小。壁掛爐的水泵揚程一般為10，所以，壁掛爐最多可以帶三個樓層的地暖，采暖層面與壁掛爐高差超過10米，則必須加輔助循環泵，或采用帶循環泵的分水器。壁掛爐帶生活熱水，如用戶有一個衛生間用24KW壁掛爐，如用戶有兩個至三個衛生間則采用28KW壁掛爐。
　　
八、溫度控制面板安裝
　　1．安裝位置是否與設計位置，以及設計功能相符。
　　2．溫度控制面板一定要安放在所要控制的采暖功能區內。
　　3．電路是否通暢。
　　4．運行是否正常。
　　
九、混凝土鋪設
　　1、細石混凝土保護層鋪設，鋪設前先檢查壓力表，如壓力表壓力低于4MPA，則禁止施工 。
　　2、混泥土攪拌：嚴禁直接在地暖管上進行混泥土攪拌?？稍诘嘏苌箱亯|木板或者是塑料板。施工時不得出現鋼絲網外露現象，如邊界保溫條脫落，需將邊界保溫條復位。
　　3、混泥土找平后地面高差不得大于5mm。
　　4、鋪設混泥土?xí)r，在門口、過道、地漏等位置必須做好記號，防止后期施工中不當行為破壞地暖管道。

混凝土填充層施工注意事項：
1 、 地暖加熱管安裝完畢且水壓試驗合格后 48 小時內完成混凝土填充層施工；
2 、 混凝土填充層施工應由有資質的土建施工方承擔，我單位密切配合；
3 、 混凝土填充層施工中，加熱管內水壓不應低于 0.4mpa 填充層養護過程中，系統水壓不應低于 0.4MPa ；
 4 、 填充層是用于保護塑料管和使地面溫度均勻的構造層。一般為豆石混凝土，石子粒徑不應大于 10mm ，水泥砂漿體積比不小于 1：3 混凝土強度等級不小于 C15 。填充層厚度應符合設計要求，平整度不大于 3mm ；
5 、 地暖系統需要在墻體、柱、過門等與地面垂直交接處敷設伸縮縫，伸縮縫寬度不應小于 10mm ，當?shù)孛婷娣e超過 30 ㎡或邊長超過 6m 時，應設置伸縮縫，伸縮縫寬度不宜小于 8mm ；上述膨脹縫在混凝土填充層施工前已鋪設完畢，混凝土填充層施工時，應注意保護伸縮縫不被破壞；
6 、 混凝土填充層施工中， 嚴禁使用機械振搗設備；施工人員應穿軟底鞋，采用平頭鐵鍬。

地面層裝修施工注意事項：
1 、施工面層時，不得剔、鑿、割、鉆和釘填充層，不得向填充層內楔入任何物件；
2 、面層的施工，必須在填充層達到要求強度后才能進行；
3 、面層（石材、面磚）在與內外墻、柱等交接處，應留8mm寬伸縮縫（最后以踢腳遮擋）；木地板鋪設時，應留≥14mm伸縮縫；
4 、對于潮濕房間如衛生間，在填充層上部再做一遍防水。

初次供暖（運行調試）注意事項：
1 、初次供暖（運行調試）必須在混凝土填充層的養護周期結束，填充層完全自然干燥后進行；
2 、初次供暖（運行調試）時，熱水升溫應平緩，供水溫度應控制在比當時環境溫度高10℃左右，且不應高于32℃。在這個水溫下，應連續運行48h；以后每隔24h水溫升高3℃，直至達到設計供水溫度。

地板輻射供暖系統使用說明
1 、系統安裝后當年冬季不啟用，如室內溫度低于5℃，應將本系統中的水用空壓機全部吹出，以防系統受凍；
2 、初次供暖（運行調試）應在我公司技術人員指導下進行，未經調試嚴禁投入使用；
3 、低溫?zé)崴匕遢椛洳膳到y(tǒng)的供水溫度宜采用35-50℃，不宜超過 60℃，供熱系統的工作壓力不超過0.8MPa；
4 、用戶每年冬季啟用地?zé)岵膳到y(tǒng)時，一定要嚴格按照規定的加熱程序循環漸進，不能一步升溫到位；

5 、用戶可在每年在使用前清洗分水器前端的過濾器，以保證水管的清潔，防止管路堵塞具體方法如下：首先關閉連接導管的進、回水閥門，然后打開過濾器 取出過濾網并清洗干凈 檢查過濾網有無破損、堵塞，如有損壞，應換上同規格的過濾網，按原樣裝好即可；
6 、地暖系統在開始供水或使用過程中，管道中可能積存空氣，影響采暖效果，這時可打開分、集水器的放氣閥，將氣體排出，方法和傳統供熱相同；
7 、鋪設在地面下的地暖管距地板面僅約3-4cm，砸碰、敲擊地面容易傷及地暖管，因此鋪設地暖管道的地面嚴禁敲砸、撞擊等，嚴禁在地面上楔入任何尖銳物，以防損壞地暖管。嚴禁使地面承受2噸/m2以上的荷載；
8 、嚴禁在分、集水器附近及鋪設了地暖管的地面上放置高溫?zé)嵩?，以防破壞管道系統；
9 、冬天不啟用地?zé)岵膳到y(tǒng)時應注意保護，防止分水器部件凍裂或采暖管中的水結冰；
