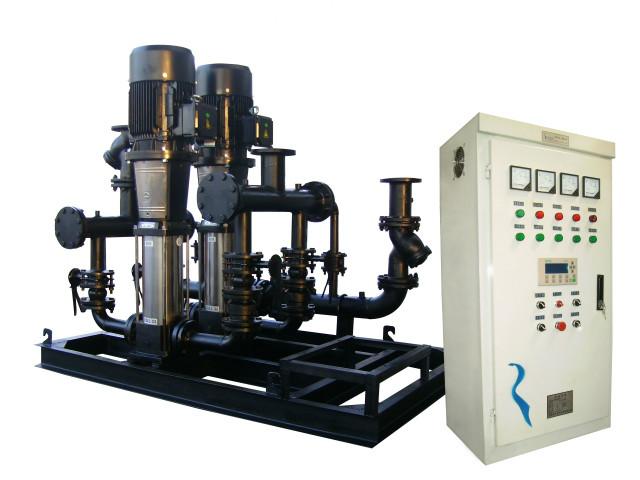

供應直連機組廠家

山西潤百泰科技有限公司的直連機組供熱需要根據用戶的不同情況依據實際選型。

選型方式如下：
        比如：項目總供熱面積為45000m2，樓高56m，低區1～7層共30000 m2，高區8～18層共15000 m2，低區，直連機組供應高區，熱耗指標為60w/m2，采用地板輻射方式采暖，供回水溫度為50/40℃，高區管網阻力為40KPa。
1、配套水泵的流量選型
依據傳熱公式：Q = M?Cp?（Tin-Tout）
Q：換熱量或熱負荷W M：介質流量Kg/s
Cp：介質比熱J/Kg?℃ Tin、Tout：介質進口和出口的溫度℃
15000 m2×60w/m2＝M×4187 J/Kg?℃×（50－40）℃
M≈21.50Kg/s＝77.40t/h
2、配套水泵的揚程選型
如果上述項目標明低區定壓點為0.28MPa，也就是壓力水柱對應高度為28m，即相對高度為：樓高56m－28m＝28m。
3、機組水泵的選型
綜合上述可知：
水泵流量應≥77.40t/h，揚程應≥28m＋管網阻力對應水柱高度4m＝32m。即機組配套水泵為：流量80t/h，揚程為33m，功率為15KW；
4、機組型號為：RSZG-0.9/28-15/D
5、假設熱源溫度為80/60℃，則高區與低區都需要調溫，這時高區機組變成了高低直連混水機組，高區的機組只需要把ZG變?yōu)镚H即可。而低區需要增加一套直連混水機組，根據上述公式計算可知機組的型號為RSZH-1.80-11/D。如果采用節能型機組則機組型號分別為：
高區RSGH-0.9/28-5.5/3/D 低區RSZH-1.80-5.5/J/D
6、說明
山西潤百泰科技直連機組的型號應該依據實際選擇，本公司樣本上的標注是定型產品僅供參考。由于管網的布置千變?nèi)f化，所以揚程的選擇應有一定的富余量，而供熱面積較大時，流量也應留有10～30%的富余量，以保證熱平衡。

   閉式直連機組供暖系統，直接利用低溫?zé)崴┡?，不需設熱交換器隔絕壓力，高代區同一系統、同一

參數，便于運動管理有利于管網的水利平衡，設計簡單，安裝方便，用于舊建筑物高低區改造，改

動量較小，方便快捷：用于新建建筑，閉式機組對室內采暖系統沒有特殊要求。由于采取了閉式設

計，系統不會進入空氣，大大降低了系統設備和管道的腐蝕速度。同時，閉式設計也有效防止了系

統跑水以及進入大量空氣造成氣塞等事故的發生，為了防止停電或停泵時，靜壓差相傳遞，在該系

統中設置了快速隔斷閥。此外閉式系統采用多項技術，確保高區系統和低區的壓力在任何情況

下都互不影響。

   高層建筑直連供暖技術 , 是專門解決高層建筑高區與低區直連供暖的一項技術 , 不用另設

鍋爐、水箱、熱交換設備。即高區與低區熱網直連并網供暖 , 從而大大改善供熱效果 , 節省工程投

資 , 降低運行費用 , 安全可靠 , 技術 , 受到廣大熱用戶的青睞。

   該項技術在工程實踐中不斷完善 , 不僅能適用于上供下回單管系統、地?zé)嵯到y(tǒng)及分戶供暖系

統 , 而且還可以應用于空調水系統。供暖、空調水系統的運行監測、控制及報警系統均由微機自動

完成 , 微機控制裝置同機組安裝在同一框架上 , 可設在高層建筑的地下室內或設備間 , 也可以設在

鍋爐房 ( 或換熱站 ) 內。設備占地面積小 , 布置緊湊 , 安裝方便 , 操作簡單 , 自動化程度高 , 運

行安全可靠。

   閉式直連供暖系統利用現在有低區供暖管網介質直連向高區供暖。在原有低區供暖管網壓力，運

行參數，運行方式均保持不變的前提下，在高層建筑地下室（或設備間）增設一臺微機控制的機

組，將低區管網的供水壓力提高，送至高區（層）散熱器中。高區回水經過減壓裝置減壓，使高區

回水壓力降低，保證高區回水與低區回水壓力基本一致。從而實現高層建筑高區與低區并網直連供

暖。

   供暖系統運行時 , 高區回水壓力通過減壓裝置降至低區壓力 , 高、低區回水的壓力差可根據現

場實際情況人工調節設定 O 減壓閥閥體采用了全通道流線型設計 , 流體阻力小 , 流量大 , 在傳動

方式上采用了水力操作 , 既利用管道中的水壓自動操作主閥瓣上下移動 , 控制閥門開度 , 調節下游

壓力 , 使下游壓力維持在設定的壓力值上。

   供暖系統運行出現停電事故或運行停止時 , 為了防止高、低區間靜壓差相互傳遞 , 造成低區散

熱器破壞 , 在高區田水管上設置快速隔斷閥。加壓循環泵停止 , 快速隔斷閥立即關閉 , 使高區與低

區回水相互隔開 , 保證系統安全可靠的運行。

應用范圍

   (1) 高層建筑供暖系統

   (2) 高層建筑空調水系統

   (3) 局部小區熱網連接到大型熱網

   (4) 熱網區域內地勢高差較大

產品特點

  (1) 直接利用低溫?zé)崴┡?nbsp;, 不需設熱交換器隔絕壓力 O 高、低區同一系統 , 同一參數 , 便于

運行管理 , 有利于管網的水力平衡。

  (2) 設計簡單 , 安裝方便。用于舊建筑物高、低區并網改造 , 改動量較小 , 方便快捷 ; 用于新

建筑物 , 便于統籌規劃 , 節省工程投資。

  (3) 閉式直連供暖系統進一步完善了開式直連供暖系統的不足 , 解決了開式系統由于與大氣連

通 , 水中溶解氧腐蝕管道及附件的問題 ; 了開式系統回水立管產生的噪聲 ; 解決了開式系統由

于壓力不穩定 , 經常出現的跑水現象 ; 節省了開式系統旋流器、跑氣器等高區設備占用的有效空

間 ; 了開式系統進入空氣，形成氣塞影響系統正常運行的現象。

  (4)閉式直連機組供暖系統，由于運行中系統不會進入空氣，管道腐蝕小，使用壽命比開式系統高1-2

倍，同時也解決了系統在停電或者停止運行時所產生的水擊對供暖系統設備的影響。
