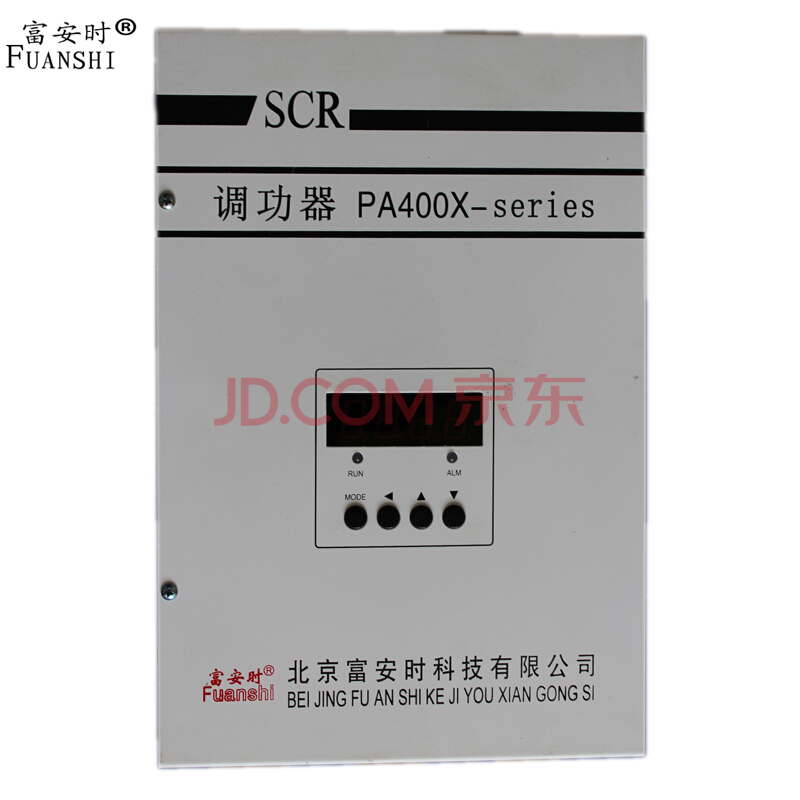

三相晶閘管調功器PA400X-I-3-500-A-0-M調功器

PA200x 系列單相晶閘管調整器 簡介： PA200x 單相晶閘管調整器以最的控制技術為基礎，追求可靠性，可控性。觸發單元與晶閘管一體化，小形輕量適用于高密度盤裝的晶閘管調整器。它的控制有相位控制方式和過零分頻控制方式 2 種。在位相控制方式上有電壓反饋形，電流反饋形，功率反饋形及無反饋形，根據發熱體特性能選擇最控制方式。另外，可根據所連接的各種設定可進行輸出的斜率設定，或確保最小輸出電壓的截距設定?？蓪?shí)現手動控制，自動控制和手自動轉換控制?？煽刂齐娮柝?fù)載，碳棒負載，鉬棒負載，變壓器負載和一些變阻性負載或交流變直流負載。 ? 技術規格 ? 額定電壓： AC110V/220V/380V( 一種 ) ? 工作頻率： 50/60HZ( 一種 ) ? 輸入信號： DC4~20mA ， DC1~5V ? 輸入阻抗： DC4~20mA ··· 100 Ω 以下 ; DC1~5V ··· 100 Ω 以下 ? 額定電流： 10A,20A,30A,50A,80A,100A,150A,200A,250A,300A,400A,500A,800A,1000A ? 輸出范圍：相位方式 電壓反饋形 ···額定電壓的 0-98%（95%） 電流反饋形 ···額定電流的 0- 功率反饋形 ···額定電壓的 0-98%（95%） 額定電流的 0- 無反饋形···額定電壓的 0-98% 分頻控制方式 電壓反饋 ···額定電壓的 0- ? 過流保護： 當電流超過額定電流的 130 ％時，輸出停止，狀態燈變?yōu)榧t色，報警繼電器動作 ? 報警規格： 過流（安裝 CT ） , 散熱器超溫報警，報警繼電器動作，可容納 5A AC ? 冷卻方式： 額定電流 50A 以下自冷， 500A 以下風冷， 500 以上冷卻泵標準裝 備 ? 運行環境： 周?chē)鷾囟确秶?10 ～ 50 ℃，周?chē)鷿穸龋骸?90 ％ RH ? 絕緣阻抗： 最小 20M Ω 1000V DC ? 絕緣強度： 25 00V AC 1 分鐘
