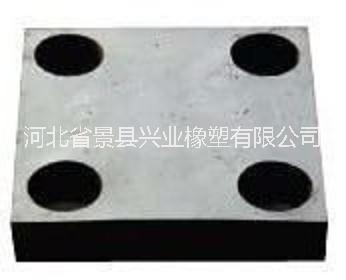

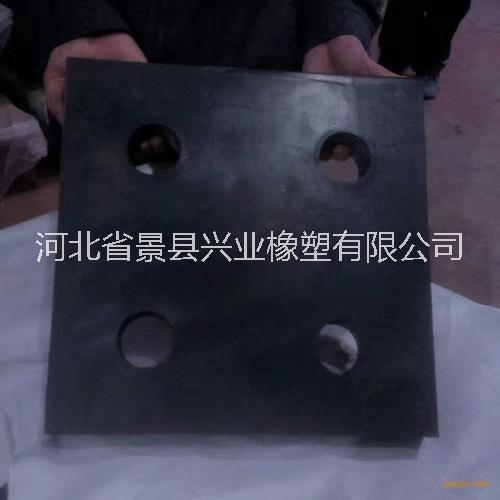

供應GJZ450型網架橡膠墊 GJZ網架橡膠墊 網架橡膠支座

橡膠墊塊簡介：
網架橡膠墊塊是為適應現代建筑需要的一種板式橡膠支座產品,解決大跨度結構因溫度變化而產生的水平位移和建筑結構之間的隔震、減震要求而設計的。網架橡膠支座是由多層橡膠片和多層加勁鋼板經加壓、硫化制成,具有足夠的豎向鋼度,以支撐上部結構的垂直載荷。同時,通過其良好的彈性和較大的剪切變形,來滿足上部結構因溫度變化而引起的支撐結構的推力,并通過網架橡膠支座的耗能起到減震、隔震作用。橡膠墊塊是由多層氯丁橡膠和鋼板硫化粘合而成一種普通橡膠支座產品,這種產品具有足夠的豎向剛度,能夠?qū)⒅ё喜繕?gòu)造的反力可靠的傳遞給墩臺,支座具有良好的彈性,以應對橋梁的梁端的轉動；又有較大的剪切變形能力，以滿足上部構造的水平位移。適用公路橋梁、鐵路橋梁、鋼結構、網架工程。
該產品目前執行的標準：
公路行業標準：JT/T4-2004 公路橋梁板式橡膠支座
鐵路行業標準：TB/T 1893-2006 鐵路橋梁板式橡膠支座
國家標準：GB 20668.4-2007 橡膠支座 第4部分：普通橡膠支座
空間網格結構技術規程：JGJ7-2010附錄K


橡膠墊塊的布置
橡膠墊塊的布置主要和橋梁的結構形式有關。通常在布置支座時需要考慮以下的基本原則：
（1）上部結構是空間結構時，橡膠墊塊應能同時適應橋梁順橋向（X方向）和橫橋向（Y方向）的變形；
（2）橡膠墊塊必須能可靠的傳遞垂直和水平fan力；
（3）橡膠墊塊應使由于梁體變形所產生的縱向位移、橫向位移和縱、恒向轉角應盡可能不受約束；
（4）當橋梁位于平坡上，固定橡膠墊塊宜設在主要行車方向的前端橋臺上；
（5）橡膠墊塊宜設置在具有較大墊塊反力的地方；
（6）在同一橋墩上的幾個橡膠墊塊應具有相近的轉動剛度；
總之，橋梁橡膠墊塊的布置原則是既要便于傳遞支座反力，又要使橡膠墊塊能充分適應梁體的自由變形。


橡膠墊塊的安裝
（1）在墊塊安裝之前應對支座的安裝位置進行測量檢驗，支座安裝平面應和支座的滑動平面或滾動平面平行，其平行度的偏差不宜超過2‰。
（2）墊塊安裝前應對活動支座頂、底板的相對位置進行檢查。 　
（3）墊塊安裝后，滾動和滑動平面應水平，其與理論平面的斜度不大于2‰。支座上、下板中心應對中，其偏差不大于2‰。
（4）為保證墊塊安裝平整，一般應在支座底面與職稱墊石頂面之間，搗筑20～50mm厚的干硬性無收縮砂漿墊層。
