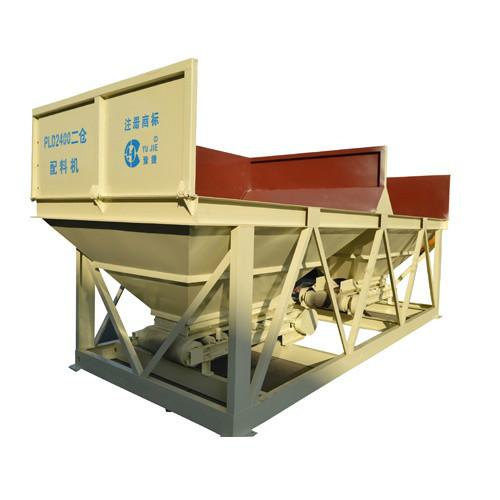

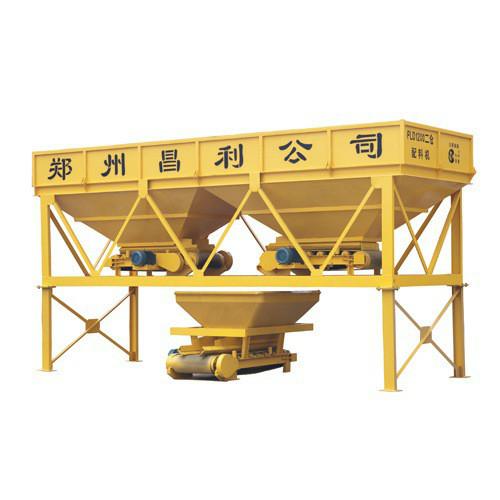

供應昌利PLD系列配料機

　　pl系列配料機是一種與攪拌機配套使用的前臺自動配料設備，它可根據用戶設計的混凝土配合比自動完成砂、石、水泥等3-6種物料的配料程序。

　　該系列產品配用電子稱量，微機控制，數字顯示，有線遙控操作，具有配料稱量準確，精度高，速度快，控制功能臺，操作容易等優點，本系列混凝土配料機與相應的砼攪拌機組合，可組成各種不同形式，不同規格的組合式攪拌站。

　　配套設備——分料器

　　本公司生產的分料器，是pl系列配料機的配套設備，可滿足用戶對不同用途的選擇，對pl系列，只要配備一臺分料器，就能使單身轉變?yōu)殡p向功能，即 雙向配料機。

　　骨料儲料倉它是儲存砂石料的倉體，和骨料計量部分連成一體后，通常稱為配料站。配料站起到儲存砂石料和在稱量砂石料時控制配料的作用。上部倉體可由混凝土澆注而成，也可整體做成鋼結構，常以地倉式配料站和鋼結構配料站進行區分。

　　一、地倉式配料站，它由石倉主體1、格網2、砂倉主體3、氣路部分4等組成。上部混凝土儲料倉和料斗等構成骨料儲料倉。篩網用來篩除骨料中不符合要求的粗骨料，保證設備的正常運轉。開關儲料斗門可對計量斗配料，儲料斗門為弧形門，通過調節斗門與料斗的間隙，能夠有效防止料門卡料。壓縮氣體通過電磁閥到達執行元件氣缸活塞兩端，使氣缸活塞桿動作，從而驅動斗門的開關。

　　二、鋼結構配料站，它由側板1、前板2、后板3、隔板4、主體5、篩網6等構成。前板、后板、隔板、側板和儲料斗等構成鋼結構配料站的骨料儲料倉。

　　鋼結構配料站上部由前板、后板、側板和隔板構成一個四周封閉的倉，各板采用插銷連接，運輸時各板可以沿骨架上鉸鏈機構放下，方便運輸。地倉式配料機儲料倉上口部設置的篩網，根據用戶的要求而制作，主要避免大石頭進入稱量斗中。每一個倉下面對應一個稱量斗，采用獨立的秤，保證了稱量的性。該種結構具有上料方便、下料順暢，結構緊湊，安裝快捷，運輸方便的特點。配料站中倉體的數量與配制混凝土需要的砂石料種類有關，有3倉、4倉和5倉，一般4倉即可滿足使用需要。

　　水池：它是儲存生產混凝土用水的設備，一般在進行混凝土攪拌站的安裝基礎施工時澆注而成，水池的供水方式和容積的大小可以根據場地情況來定。

　　外加劑罐： 它是儲存液體外加劑的罐體。隨著外加劑的普遍使用，它已成為混凝土攪拌站的必備設備，它由進料口1、罐體2、液位顯示管3、爬梯4、回流管5、外加劑泵6、出料管7等構成，如圖所示。罐體為圓柱形，液位顯示管用來顯示罐內外加劑的位置，在往外加劑罐內加料時，可防止外加劑溢出;當液位很低時，可以提醒用戶及時往罐內加料。因外加劑容易沉淀，時間久了容易在罐底積成“淤泥"，需要將廢料排出，在罐體底部設有卸污閥。而在使用過程中為了讓液狀外加劑的成分均勻，防止沉淀，在罐體上設置了回流管。外加劑泵啟動后，泵出的一部分外加劑送到外加劑計量斗進行計量，另一部分又送回罐內。因泵出的外加劑有一定的壓力，在罐內形成沖擊，促使外加劑處于動態，從而避免了外加劑的沉淀，保持了外加劑的勻質性，有利于提高混凝土質量的穩定性。

　　骨料等待料斗： 骨料等待料斗是個過渡料斗，起到暫存骨料的作用。它縮短了攪拌站工作循環時間，是攪拌站提高生產率的重要保證。骨料等待料斗由斗罩1、防塵簾2、斗體3、震動器4、斗門5和氣缸6等組成，如圖所示。因骨料在進入骨料等待料斗時會有較強的沖擊，在斗體3內部往往襯有可拆換襯板或其它耐磨機構;防塵簾2用于減少骨料等待料斗內的粉塵外揚。

　　骨料等待料斗工作過程為氣缸6驅動斗門5打開后，震動器延時動作，將骨料等待料斗中的骨料快速卸盡。

　　卸料斗：卸料斗市成品混凝土料從攪拌機卸出后，落入攪拌車的一個過渡料斗。它器到一個對成品料的暫存作用，對攪拌車來說起到了緩沖作用，并能夠讓攪拌機中的成品料盡快卸出。它由斗體1、耐磨襯板2、卡箍3、橡膠管4等組成

　　保修范圍：

　　1、 皮帶屬易損件，不在保修范圍。

　　2、 電腦保修期半年。

　　3、 整機保修期半年(易損件除外)。

　　4、 本范圍只對配料機本身負責，不負責因配料機造成的一切費用。

　　注意事項：

　　1、 按圖紙安裝平穩牢固。

　　2、 主要傳感器與電腦安全保護不能進水和受雨淋。

　　3、 稱料斗的安裝要求安裝靈活，否則稱量無法調配準確。

　　4、 注意皮帶調節，松緊適量。

　　5、 注意電器電源的電壓，不得缺相運轉。
