簡介：

氣動清淤泵輸送系統主要由泵體，輸送管道及氣源三部分組成，氣動清淤泵具有占地面積小，安裝方便，運行可靠，操作簡捷，在運行過程中設備本身幾乎無磨損，工作時泵體內部無壓力，故其上部給料管道不需要鎖風裝置；且提升泵還可以克服喂料設備瞬間喂料不均勻造成的供料波動現象。
氣動清淤泵用于將能充氣流化而不發生離析現象的粉狀物料通過垂直管道輸送到相當高度的料器分離器或料倉中，在連續輸送的工礦想，產量可達200T/h，高度可達60米，廣泛應用于建材、化工等行業，用來輸送水泥、生料、化肥、煤粉等粉狀物料的低壓氣力輸送設備。

工作原理
氣動清淤泵相當于一臺低壓流態化倉罐，提升泵的上部為泵體，下部為氣化室，中間隔有多孔透氣板。一次風出口裝有噴嘴，對準輸料管：輸料管下部出口裝有膨脹倉，二次風與氣化室相連，透過透氣層，將灰吹起形成癱態化狀態;輸送的物料隨來自噴嘴的壓縮空氣流通過提升管向上輸送。其風量由球閥來調節，氣源由羅茨風機供給。 　打開氣源閥門給氣動清淤泵進風管供氣，同時調節流化氣風管上的球閥，使物料在提升泵下部的流化倉內充分流化，這時當供給進風管的氣源壓力達到額定值時，由噴嘴高速噴出的空氣流產生的牽引力引導已被流化的粉狀物料沿著泵體的輸送管及外接的管道提升至所需高度。

特點：

1、易于實現系統集中控制和自動化。輸送速度快，且輸送量大，可達500t／h。
2、輸送工作時間短，可以減少車船的裝卸時間，效率較高。
3、可以長距離地集中或分散輸送 粉體輸送，輸送距離可達2000m。
4、整個輸送過程完全密閉，不受氣候影響，也不污染環境，并無噪音。
5、料封泵的設備部件較少，結構緊湊，工藝布置靈活，不占使用面積。

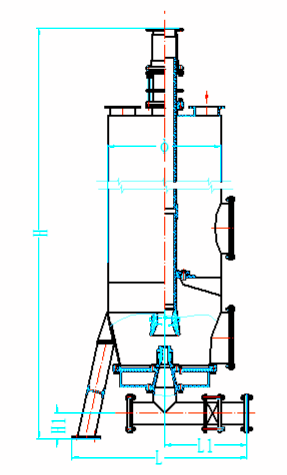

結構

氣動清淤泵輸送系統主要由泵體，輸送管道及氣源三部分組成。物料由裝料口9連續喂入泵體內，壓縮空氣經主風管4由噴嘴2噴入輸送管3。由于氣流噴射速度較高，使噴嘴2與輸送管3之間形成低壓區，物料便連續被氣流帶入輸送管3。為了使泵體下部物料的壓力變大并使其流態化，由充氣管5通入總氣量5%左右的二次空氣。二次空氣經充氣室6，通過多孔板7充入物料中。為了防止因偶然事故帶料停機使主風管4堵塞，可在主風管4設置一個電控氣動減壓閥10，停機時主風管內存留的氣體使止逆閥8迅速關閉，并立即由減壓閥10消散出去，使止逆閥8下面氣體壓力減低。

參數

 安裝

1、氣動清淤泵安裝的地坑應留有充分的空間,每邊距泵體距離不小于1.2米,以便于操作和維護。

2、氣動清淤泵安裝時應保證泵體垂直誤差每米長度小于5毫米，各連接法蘭間墊入3毫米橡膠墊或棉墊，不得有漏氣。

3、羅茨鼓風機與泵體之間的距離盡量不超過5米。

4、羅茨鼓風機的配電盤和U型壓差計的安裝位置應便于操作,觀察。

5、氣力提升泵配有多種形式.規格的噴嘴,噴嘴與輸料管之間的距離H,可依輸送高度與輸送量等工藝參數在80-200毫米范圍內調整,為調整操作方便,初次安裝時可選裝口徑￠100毫米的噴嘴,噴嘴距離H可選定150毫米,調試時逐步調整。

6、氣動清淤泵的輸送管道其重量不得作用于泵體,應在不同高度敷設管路支架。

7、安裝.調整時應保證噴嘴與輸料管同心,逆止閥應經常檢查維護,確保開關靈活。

8、羅茨鼓風機的出口應避免安裝閥門，如安裝閥門，閥門要處于常開位置。

9、氣動清淤泵的料氣分離器的排氣孔應加防雨設施，避免受潮或進水。

操作

1、開機前應檢查各連接部位不得有漏氣現象,閥門應全部開啟,嚴禁關閉閥門啟動風機。

2、氣力提升泵在初次投產時應根據輸送工藝調整和更換調整不同型號的噴嘴和喉嘴距離，使各項性能達到想要的目的，以便于經濟運行，

3、氣動清淤泵的流化風量，應根據實際需要確定，參考風量：流化風量占總風量的5％左右，流化箱的氣量分布，從中間到圓周的比例為5：3：2，即中間大，圓周小。

3、風機啟動后,檢查風機運轉正常后開始進料輸送,關機時應先停止進料,待泵體內物料送完后在停風機。

故障分析

1、保護閥堵塞

   氣動清淤泵保護閥用帆布覆蓋以過濾泵內氣體。由于面積小,在環境溫度、空氣濕度和生料水分的共同影響下，帆布過濾層容易被糊死，泵內氣體不鞥呢及時排出造成憋氣，更換風機皮帶即可解決問題。

2、球形止逆閥閥芯磨損

為了防止物料從噴嘴處竄入主風管內，在風室內裝有球形止逆閥，正常情況下，氣體首先是重開止逆閥，再通過氣室從噴嘴噴出。當進氣停止逆閥由于自重而緊壓在閥座上，封閉氣室和風管的通路。由于球形止逆閥閥芯磨損有缺口，導致壓力氣流從缺口反竄，以導致在出現壓泵現象時，物料倒流，堵塞氣室和風機，造成電機過載，甚至燒毀。此類原因?qū)е碌亩玖爽F(xiàn)象羅茨風電流值瞬時由40%上升到110%甚至更高，風機保護跳閘。更換球型止逆閥即可。

3、帆布層破損，氣室積料

生產過程中，隨風量增加，內部張力變大，加之上部物料下落的沖擊力，帆布容易損壞，物料流化的可靠性差，充氣板性能不佳。充氣板上面生料、雜物的使泵體內氣體排放不暢，氣流在充氣板流化床床層整個平面上分布不均勻，使周邊及有的部位的物料不能流化，從而形成溝流和死床，喂入氣力提升泵的生料得不到很好的氣化，使泵的輸送能力降低，當喂料量超過泵的輸送能力時，發生堵料。一段時間羅茨風機電流值瞬時不斷增高。處理方法：無需立即停機更換，一般等到停機檢修時再更換帆布。
