一、概述：周邊傳動耙式濃縮機主要由耙架、槽架、中心支架、集電裝置、傳動裝置等組成，它的傳動裝置是把電動機的運動和動力傳遞給掛著靶子的桁架，使桁架在池子內圍繞中心均勻地旋轉，并把濃縮產品靶向池底中心的排料口，而澄清的溢流水則從池子四周溢出，再由環形溢流槽排出。
1、
工作原理 在中心支柱上裝有環形接點，沿環滑動的集電接點與耙架相連，將電流引入電機，使向電動機供電。周邊傳動整個傳動系統較為簡單、運行可靠、費用低，但是周邊傳動要有足夠的摩擦力，對于大直徑濃縮機，如果采用鋼驅動輪在鋼軌上驅動，它的摩擦力不夠，易出現打滑現象。普通濃縮機在鋼軌內側加了齒條，利用齒輪齒條傳遞力矩，但從現場使用情況來看，由于齒輪齒條的制造及安裝精度較低，易出現打齒現象，故而維護費用較高。另一種多點膠輪驅動是將膠輪直接與混凝土表面接觸，增大了接觸面的摩擦力，節省了鋼軌軌道及齒條，而且使其故障率降低并節省了維護費用，即使長時間不更換膠輪，效果仍然較好。例如國內的煙臺鑫海礦山機械產的周邊傳動式濃縮機正是運用此種原理制造，安全系數高，能耗低，濃縮效果好，被廣泛應用。
周邊傳動濃縮機的驅動動力是來自于周邊耙臂上的電機減速機驅動的齒輪，通過齒輪與池邊上的圓形齒條嚙合傳動，進而耙臂帶動耙架運動，由耙架上處于一定角度的刮泥板將池底高濃度污泥刮集到中心從而排走。為防止齒輪磨損，支撐齒輪耙臂的還有一個半徑略小于圓形齒條的道軌，隨著旋轉的電機所需電源通過池中心滑環來傳遞，并起支撐作用。
2、構成與應用：周邊傳動式濃縮機，是選煤廠處理煤泥水、實現洗水閉路循環主要設備

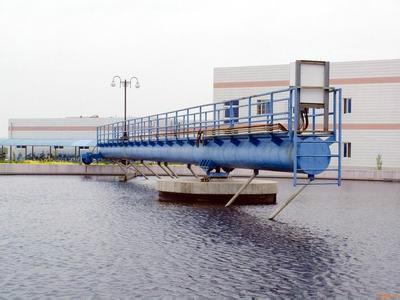

周邊傳動式濃縮機主要由主梁（工作橋）、中心支座及集電裝置、驅動裝置、刮集泥裝置、浮渣刮板、穩流筒、浮渣耙板、小刮板、柵條、溢流裝置和控制柜等組成。中心支座由固定支撐座、回轉軸承和機架組成，可同時承受軸向力、徑向力和傾覆力矩。集電裝置采用滑環式集電裝置，由集電環和電刷架組成。浮渣刮板、浮渣耙板、浮渣漏斗組成撇渣機構，能有效地水面浮渣。主梁是連接中心支座和行走端梁的大型部件，其上有走道板和欄桿，鋼梁的下面連接刮泥架，撇渣機構，和小刮板等，在行走端梁的帶動下來完成刮泥、刮渣工作。
周邊傳動式濃縮機驅動裝置設有過扭保護機構，當扭矩達到設定值時報警停機，工作更加安全自動。傳動裝置進行了優化設計，效率更高，外形更趨美觀。能進一步分離濃縮污泥中的自由水份，以減少污泥體積，提高污泥濃縮效果，有利于提高沉淀效率。
周邊傳動式濃縮機采用不銹鋼或經熱鍍鋅處理的碳鋼，耐腐蝕性好，裝飾效果好。
3、運行維護：1.軌道平整穩固，無嚴重磨損。軌道應位于中心圓上，偏心允差不大于20mm。
2.行走輪與軌面接觸均勻，不打滑。行走輪直徑磨損不超過15mm。中心傳動的木滑塊與軌道的間隙不超過20mm。
3.傳動架無裂紋、開焊及嚴重變形現象。耙子完整齊全，不開焊變形，不刮池底。
4.支撐架鋼球不缺損，鋼球與滾環無嚴重磨損及裂紋，運轉平穩，潤滑良好。
5.電器裝置 滑環磨損均勻，刷架穩固，壓力均衡，密封良好，不進水和煤。
6.保護裝置 過負荷保護的聲、光信號靈敏可靠，手動和自動提耙裝置靈活可靠，保險銷、套的材質規格符合要求。
7.濃縮池溢流槽保持水平，擋板完整。池底、池壁平整光滑，無破損。
