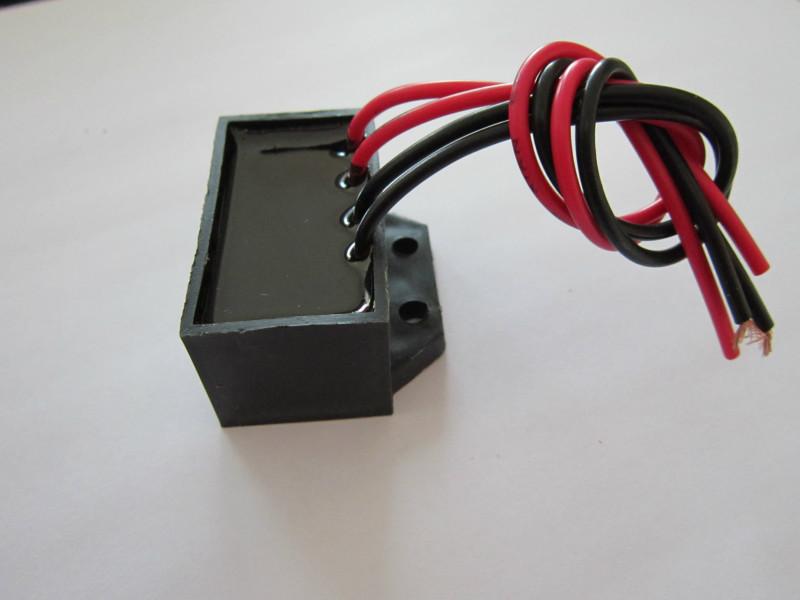

HDZ1-08電磁失電制動器

宣城市電磁失電制動器廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 13856371397 郵箱： qiumaoqun@126.com

傳真： 0563-6051198 地址： 安徽宣城市

在線詢盤聯系廠家：13856371397 0563-6050806

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（HDZ1-08電磁失電制動器）

HDZ1系列電磁失電制動器

1、簡介

　　HDZ1系列電磁失電制動器為通電脫離（釋放），斷電彈簧制動的摩擦式制動器。它主要與Ｙ系列電動配套成YEJ系列電磁制動三相異步電動機。廣泛應用于冶金、建筑、化工、食品、機床、包裝等機械中，及在斷電時（防險）制動等場合。
　　這種制動器具有結構緊湊、安裝方便、適用性廣、噪聲低、工作頻次高、動作靈敏、制動可靠等優點，是一中理想的自動化執行元件。

2、性能參數：

	-05	-08	-15	-30	-40	-80	-150	-200	-300	-450	-600	-850	-2000
配套YEJ電機機座號	71	80	90	100	112	132	160	180	200	225	250	280	315
額定力距 (N.m)	5	8	15	30	40	80	150	200	300	450	600	850	2000
額定功率 P20 (W)	35	50	60	80	110	130	150	150	200	200	210	340	400
接通時間 (≤ms)	63	87	110	140	152	165	214	252	303	359	385	435	495
斷開時間 (≤ms)	55	72	95	120	130	140	180	210	250	270	285	320	375
工作氣隙＆max(mm)	0.8	1	1	1	1	1.2	1.2	1.2	1.5	1.5	1.6	1.8	1.8
額定電壓 (V DC)	99	99	99	99	170	170	170	170	170	170	170	170	170
允許工作轉速 (rpm)	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000

3、安裝：

　安裝注意事項
　摩擦片及銜鐵表面不得有油污，必須保持清潔。
　安裝時必須保證氣隙“&”
　花鍵套不得有軸向竄動
　安裝后必須旋出空心螺栓鎖緊在電機后端蓋或法蘭盤上。

4、外形及安裝尺寸：

	d	N×M	D2	D3	D4	D5	D6	b	B1
HDZ1-05	14.8	3×M5	90	78	51	102	10	5	109.5
HDZ1-08	19.8	3×M5	105	92	65	118	10	6	124
HDZ1-15	24.8	3×M6	114	98	65	128	10	8	137
HDZ1-30	29.5	3×M6	133	118	80	147	10	8	155
HDZ1-40	29.5	3×M8	150	131	90	167	12	8	172
HDZ1-80	39.5	3×M8	170	151	104	188	12	12	191
HDZ1-150	44.5	4×M10	202	181	120	222	12	12	224
HDZ1-200	53	4×M10	244	220	140	265		16
HDZ1-300	59	4×M12	280	254	170	310		18
HDZ1-450	65	4×M12	300	274	180	330		18
HDZ1-600	65	4×M16	350	305	180	380		18
HDZ1-850	68	6×M16	390	350	195	422		18
HDZ1-2000	80	8×M16	550	510	350	580		22

	h	H1	H2	H3	H4	H5	H6	L	δ	β
HDZ1-05	16.2	47	2	21	120	60	25	20	0.3	12⁰
HDZ1-08	21.6	55	3	21	135	75	25	20	0.3	12⁰
HDZ1-15	28.1	60	3	24	140	80	25	25	0.4	10⁰
HDZ1-30	32.8	61	3	24.5	150	90	250	30	0.4	10⁰
HDZ1-40	32.8	63	3	25	180	102	32	30	0.5	8⁰
HDZ1-80	42.8	75	3	29	195	112	32	30	0.5	8⁰
HDZ1-150	47.8	88	3.5	34	275	133	32	35	0.6	8⁰
HDZ1-200	57.3	80	3.5					40	0.6
HDZ1-300	63.4	95	3.5					50	0.8
HDZ1-450	69.4	100	3.5					56	0.8
HDZ1-600	69.4	110	4					56	0.8
HDZ1-850	72.4	120	4					62	1.0
HDZ1-2000	85.4	130	7.5					62	1.0
