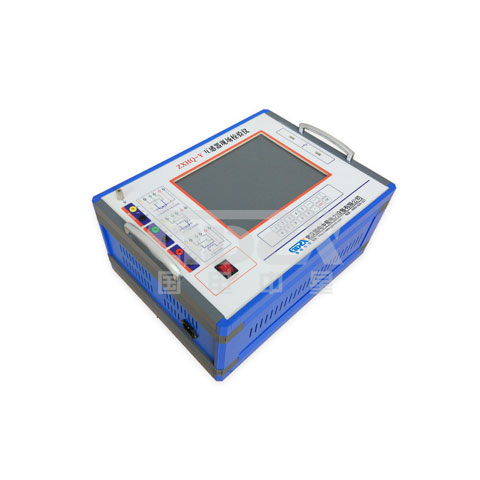

國電中星供應ZXHQ-Y互感器現場校驗儀 廠家直銷

一、產品簡介

    ZXHQ-Y按照IEC60044-1/GB1208, IEC60044-2GB1207，IEC60044-6/GB16847和C57.13設計的多功能電流電壓互感器特性測試儀http://www.gdzxdl.com/zxdlshow/76/383.html，儀器可以獲得電流電壓互感器的勵磁特性，勵磁參數，砸比，砸比誤差，極性,線圈電阻和磁滯回線等多種試驗參數，被測電流互感器的高拐點電壓可以達到45KV。
二、產品特性

CTPT分析儀用于電流互感器的以下試驗：
1、勵磁特性試驗
2、匝數比檢測
3、比差與角差校驗
4、極性校驗
5、二次繞組電阻測量
6、二次負荷測量
7、5%和10%誤差曲線測量
8、CT暫態特性測試與分析
9、CT銘牌自動推斷
10、拐點電壓/電流、準確限值系數、儀表系數、二次時間常數、剩磁系數、準確級、飽和與不飽及電感，拐點電動勢，極限電動勢和面積系數等CT 參數的測量
11、電流互感器鐵芯磁滯回線測量
CTPT分析儀還可用于電壓互感器的以下試驗：
1、PT匝數比檢測
2、PT極性校驗
3、PT二次繞組電阻測量http://www.gdzxdl.com/zxdlshow/76/383.html
4、PT二次負荷測量　　
裝置的應用場合主要有：
1、CT銘牌的參數校驗
2、CT接入當前負荷時參數校驗
3、分析CT的暫態特性對繼電保護裝置的影響。
4、PT的銘牌參數校驗
5、PT二次負荷校驗

三、技術參數

1、測試標準依據：IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, GB1207, GB1208,GB16847, GBT4703, C57.13
2、輸入電源電壓：AC220V±10%，50Hz/60Hz±10%
3、輸出電壓：0.1~125V(AC)
4、輸出電流：0.001~5A(RMS)
5、輸出功率：300VA
6、高等效拐點電壓：45KV
7、電流測量：范圍：0~10A (自動量程0.1/0.4/2/10A),誤差<±0.1%+0.01%FS
8、電壓測量：范圍：0~200 V (自動量程1/10/70/200V),誤差< ±0.1%+0.01%FS
9、匝數比測量:范圍：1~30000，1~2000 誤差<0.05%,2000~5000 誤差<0.1%,5000~30000 誤差<0.2%
10、相位測量： 精度：±2min，分辨率：0.01min
11、二次繞組電阻測量范圍：范圍：0~8KΩ(自動量程2/20/80Ω/800Ω/8kΩ)
　     誤差< 0.2%RDG+0.02%FS，分辨率：0.1mΩ
12、溫度測量：-50~100度，誤差<3度
13、CT二次負荷測量：0～160ohm(2/20/80ohm/160ohm)
　     誤差0.2%RDG+0.02%FS分辨率0.001ohm
14、PT二次負荷測量：0～80kohm(800ohm/8kohm/80kohm)
　    誤差0.2%RDG+0.02%FS分辨率0.1ohm
15、匝數比測量:范圍：1~30000，1~5000 誤差<0.2%,5000~30000 誤差<0.5%
16、數據存儲組數：大于1000組
17、工作條件：溫度：-10℃～50℃， 濕度：≤90%
18、尺寸： 485mm×356mm×183mm
19、重量：15Kg
