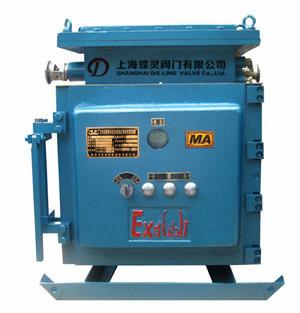

供應DKX型掛壁式控閥門控制箱

DKX型掛壁式控閥門控制箱

工作原理
控制箱的電路主要由控制電路、工作顯示電路、開度指示電路和主電路(主電路中的行程和力矩微動開關KXK，GXK，KZK，GZK和電機在閥門電動裝置內)四部分組成。
接通控制箱的電源后，電源指示燈亮，現場/遠控指示燈顯綠色，控制箱為遠控狀態。
當閥門在“全開”位置時，面板上的“閥開”綠色指示燈亮，在“全關”位置時黃色的“閥關”指示燈亮，在“全開”與“全關”之間位置時，兩個指示燈都不亮?！艾F(xiàn)場/遠控”按鍵為現場/遠控選擇鍵，釋放為遠控狀態指示燈顯綠色。按下為現場狀態指示燈顯紅色。
當選擇控制箱為遠控狀態時，控制箱 面板上的“開閥”、“關閥”、“停”等按鍵起控制作用?，F(xiàn)場電動裝置上的“現場開”、“現場關”按鈕不起作用(用戶在選購電動裝置時，現場控制按鈕為任選件，因此部分用戶的電動裝置可能不具備現場控制功能，但是沒有現場控制功能并不影響控制箱的遠控功能)。
當選擇控制箱為現場狀態時，電動裝置上的“現場開”、“現場關”按鈕起控制作用，控制箱面板的“開閥”、“關閥”、“?！钡劝存I不起作用。按下“開閥”按鍵，電機電源被接通，電機轉動，當閥門到達“全開”位置時1GXK微動開關被凸輪觸壓，電機停止轉動，同時2GXK微動開關被另一個凸輪觸壓，指示“閥關”的黃色指示燈亮。當電動閥門在開向或關向工作行程中需停止，可按下“?！卑存I。電動閥門在開向或關向工作過程中如出現了“過力矩”情況，電動裝置的凸輪就會觸壓KZK或GZK二個微動開關中的一個，電機隨即停止轉動，并接通了報警電路，面板上的紅色故障指示燈亮，同時蜂鳴器發出4KHz的報警聲。

四、DKX型掛壁式控閥門控制箱 安裝與調整

根據您所選購的型號規格按圖將其安裝固定。用電纜按相同的端子號將控制箱和電動裝置的端子連接起來。如果用戶所訂購的電動裝置不帶現場控制按鈕則12、13、14不接即可，不會影響控制箱的“遠控”功能。把三相電源分別接到控制箱 的A、B、C、N端子上。確認接線無誤后，接通面板上的電源開關，檢查控制箱是否工作在“遠控”狀態。如果不是“遠控”狀態請?jiān)O(shè)置為“遠控”狀態。用手輪將電動閥門開啟至約50%開度時，按“開”或“關”按鍵，檢查閥門的旋向與所按的按鍵是否一致，如不一致立即按“?！保袛嚯娫?，調換三相電源中的二相。分別按下“開”、“關”、“?！卑存I，檢查工作是否正常。當閥門處于“全開”位置時，檢查開度表指針是否指示要刻度，如有誤差請微調前面板上的開度“調整”使開度表指示為(本機出廠時均已調在位置附近，用戶無需做大的調整)。與閥門電動裝置聯調，詳見控制原理圖。
