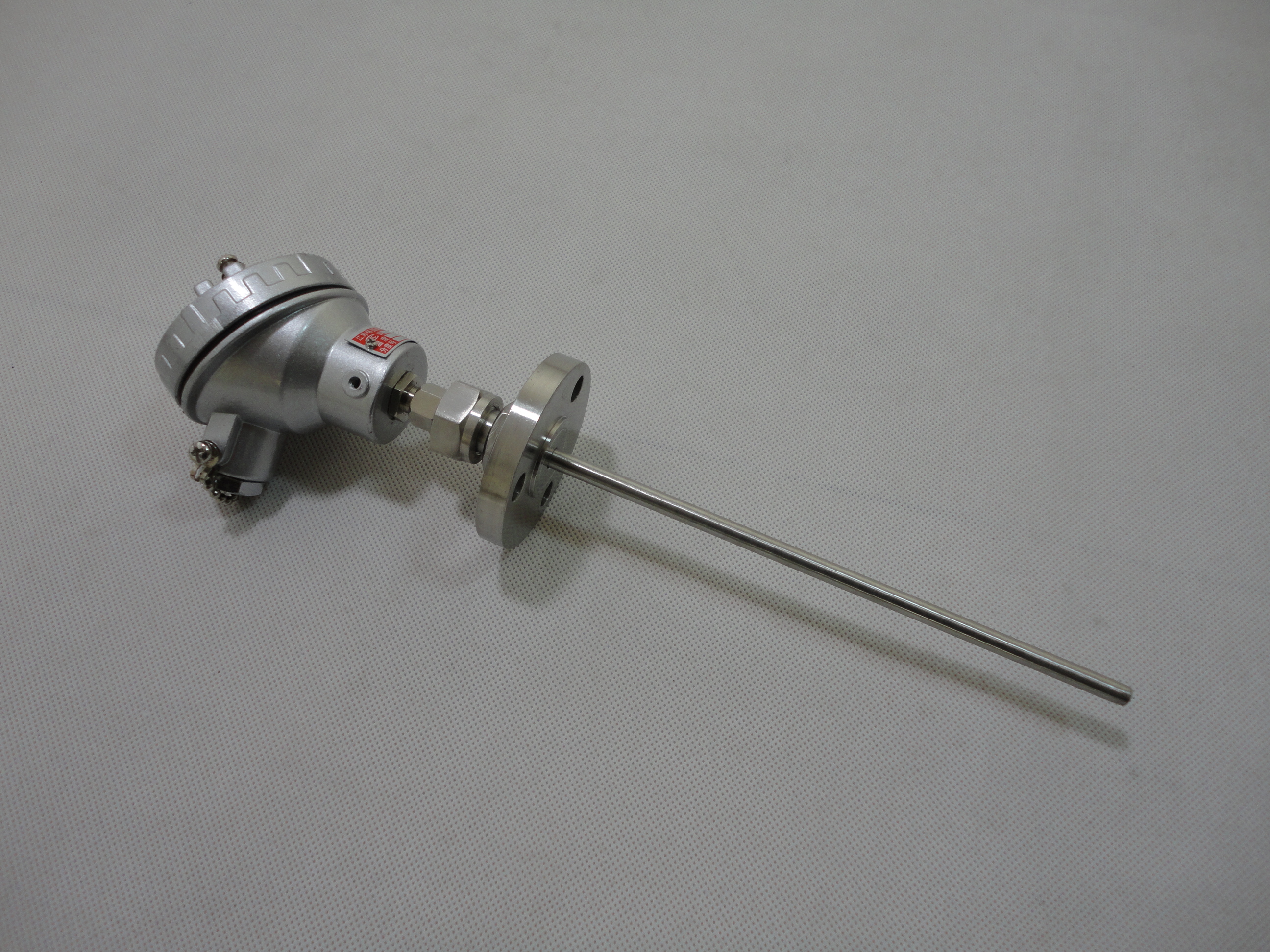

裝配式熱電阻主要以Pt100作為感溫元件，進口薄膜鉑電阻具有測量精度高、機械強度高，抗震性能好等特點。裝配式熱電阻可以測量-200～600℃范圍內的氣體、液體和蒸汽及固體表面或內部溫度。
☆ 熱電阻測溫原理
熱電阻是利用物質在溫度變化時本身電阻也隨著發生變化的特性來測量溫度。熱電阻受熱部分（感溫元件）是用細金屬絲均勻地雙繞在絕緣材料制成的骨架上，當被測介質中有溫度梯度存在時，所測溫度是感溫元件所在范圍內介質層中的平均度。
☆ 產品特點
全國統一設計產品，接口尺寸通用，互換性好；采用裝配式結構，零件分解性好，維修方便；更換易損件成本低；規格齊全，性能穩定可靠。
☆ 絕緣電阻
裝配鉑熱電阻的常溫絕緣電阻應不小于100MΩ；裝配銅熱電阻的常溫絕緣電阻應不小于50MΩ
常溫絕緣電阻的試驗電壓為10～100V DC。
自熱影響:鉑電阻允許通過的電流為5mA，由此產生的溫升不大于0.3℃。
電阻的公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而不破裂。熱電阻 小插入深度：應不小于其保護套管外徑的8－10倍（特殊情況除外）。
☆ 產品執行標準
IEC584 IEC1515 GB/T16839-1997 JB/T5582-91
測溫范圍及準確度
| 熱電阻類別 | 代 號 | 分度號 | 測溫范圍℃ | 允差偏差△t℃ | 備注說明 |
| 鉑熱電阻 | WZP | Pt100 | -200～600 | A級：±（0.15+0.002|t|）℃ | 代號后綴數字2表示雙芯（雙支），如WZP2、WZC2。注：|t|為實測溫度的值 |
| 鉑熱電阻 | WZP2 | Pt100 | -200～600 | B級：±（0.30+0.005|t|）℃ | |
| 鉑熱電阻 | WZP | Pt500 | -200～600 | A級：±（0.15+0.002|t|）℃ | |
| 鉑熱電阻 | WZP2 | Pt500 | -200～600 | B級：±（0.30+0.005|t|）℃ | |
| 鉑熱電阻 | WZP | Pt1000 | -200～600 | A級：±（0.15+0.002|t|）℃ | |
| 鉑熱電阻 | WZP2 | Pt1000 | -200～600 | B級：±（0.30+0.005|t|）℃ | |
| 銅熱電阻 | WZC | Cu50 | -50～150 | ±（0.30+0.006|t|）℃ |
保護管材料
| 鋼 號 | 組成 | 常用溫度 | 特性 |
| 321 | 1Cr18Ni9Ti | -200～800℃ | 具有高溫耐腐蝕性，一般作耐熱鋼使用（默認為此材質） |
| 304 | 00Cr18Ni10 | -200～800℃ | 低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用 |
| 304L | 0Cr18Ni9 | -200～800℃ | |
| 316 | 00Cr17Ni14Mo2 | -200～750℃ | 低碳含量，具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用 超低碳含量，具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用 |
| 316L | 1Cr18Ni12Mo2Ti | -200～750℃ | |
| 鈦 | TB35 | -200～250 | 在低溫下耐腐蝕，尤其是耐海水腐蝕 |
| 其它 |
|
| 據實際測量環境可選擇其它材料保護管，具體協商制定 |
常用產品型號說明
| 產品型號 | 結構與安裝形式 | 接線盒 | 管徑 | 備注說明 | 產品外形示意圖 |
| |
|
| |||||||
| WZP WZP2 WZC WZC2 | -120 | 無固定裝置直插式 | 防噴式 | 16mm | 適用于常壓 |
|
|
| -121 | 無固定裝置直插式 | 防噴式 | 12mm |
| |||
| -130 | 無固定裝置直插式 | 防水式 | 16mm |
| |||
| -131 | 無固定裝置直插式 | 防水式 | 12mm |
| |||
| -220 | 螺紋固定 | 防噴式 | 16mm | M27×2 M33×2 G3/4 G1 其它請注明 公稱壓力10MPa | |
| |
| -221 | 螺紋固定 | 防噴式 | 12mm |
| |||
| -230 | 螺紋固定 | 防水式 | 16mm |
| |||
| -231 | 螺紋固定 | 防水式 | 12mm |
| |||
| -220S | 螺紋固定(變徑) | 防噴式 | 16+8 | |
| ||
| -221S | 螺紋固定(變徑) | 防噴式 | 12+6 |
| |||
| -230S | 螺紋固定(變徑) | 防水式 | 16+8 |
| |||
| -231S | 螺紋固定(變徑) | 防水式 | 12+6 |
| |||
| -320 | 活動法蘭固定 | 防噴式 | 16mm | 法蘭直徑 ?70 適用于常壓 |
|
| |
| -321 | 活動法蘭固定 | 防噴式 | 12mm |
| |||
| -330 | 活動法蘭固定 | 防水式 | 16mm |
| |||
| -331 | 活動法蘭固定 | 防水式 | 12mm |
| |||
| -420 | 固定法蘭固定 | 防噴式 | 16mm | 法蘭直徑 ?95、?105、?115三種規格 公稱壓力6.4MPa | |
| |
| -421 | 固定法蘭固定 | 防噴式 | 12mm |
| |||
| -430 | 固定法蘭固定 | 防水式 | 16mm |
| |||
| -431 | 固定法蘭固定 | 防水式 | 12mm |
| |||
| -420S | 固定法蘭(變徑) | 防噴式 | 16+8 |
|
| ||
| -421S | 固定法蘭(變徑) | 防噴式 | 12+6 |
| |||
| -430S | 固定法蘭(變徑) | 防水式 | 16+8 |
| |||
| -431S | 固定法蘭(變徑) | 防水式 | 12+6 |
| |||
| -620 | 固定螺紋錐形管 | 防噴式 | M33×2 | 公稱壓力30MPa 流速＜80m/s | |
| |
| -621 | 固定螺紋錐形管 | 防噴式 | M27×2 |
| |||
| -630 | 固定螺紋錐形管 | 防水式 | M33×2 |
| |||
| -631 | 固定螺紋錐形管 | 防水式 | M27×2 |
| |||
產品選型
| 裝配熱電阻產品選型 |
| ||||||||||||
| WZ口◇-口口口 |
|
| |||||||||||
|
| |||||||||||||
| WZ | 口 | 熱電阻元件類型 | 選型說明： 1、根據測量環境的溫度及特點，選擇合適材質的保護管，一般選用不銹鋼（1Gr18Ni9Ti），其它協商。 2、注明保護管長度：表示方式為L=保護管總長度×插入長度（單位為mm） 3、特殊材質的保護管或特殊長度、規格的保護管請注明。 |
| |||||||||
|
| P | 鉑熱電阻（默認Pt100,其它請如Pt500 Pt1000等） |
| ||||||||||
| C | 銅熱電阻 |
| |||||||||||
|
| ◇ | 熱電阻元件支數 |
| ||||||||||
|
| 1 | 單支式（可省略） |
| ||||||||||
| 2 | 雙支式 |
| |||||||||||
|
| 口 | 結構與安裝形式 |
| ||||||||||
|
| 1 | 無固定安裝 |
| ||||||||||
| 2 | 固定螺紋安裝 |
| |||||||||||
| 3 | 活動法蘭安裝 |
| |||||||||||
| 4 | 固定法蘭安裝 |
| |||||||||||
| 6 | 錐形固定螺紋安裝 |
| |||||||||||
|
| 口 | 接線盒類型 |
| ||||||||||
|
| 1 | 簡易式 |
| ||||||||||
| 2 | 防噴式 |
| |||||||||||
| 3 | 防水式 |
| |||||||||||
| 4 | 防爆式 |
| |||||||||||
|
| 口 | 保護管直徑 |
| ||||||||||
|
| 0 | ?16 |
| ||||||||||
| 1 | ?12 |
| |||||||||||
| 2 | 其它規格請注明 |
| |||||||||||
| WZ | P | - | 1 | 2 | 0 | 選型舉例 |
| ||||||
