[不銹鋼截止閥]
郵箱:
手機:
連接形式: | 法蘭 |
|---|---|
材質: | 不銹鋼 碳鋼 |
公稱通徑: | DN15-DN250 mm |
適用介質: | 弱酸堿介質 |
壓力環境: | 常壓 |
工作溫度: | 常溫 |
標準: | |
外形: | 中型 |
流動方向: | 雙向 |
驅動方式: | 手動 |
零部件及配件: | 手輪 |
形態: | 旋轉式 |
類型(通道位置): | 直通式 |

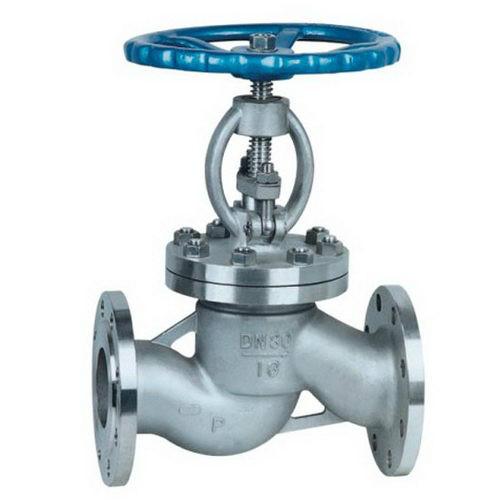

供應潤科(原博特)J41W-16P法蘭截止閥¥不銹鋼截止閥@浙江廠家直銷
J41W-16P截止閥產品簡介:
J41W不銹鋼截止閥,截止閥是指關閉件(閥瓣)沿閥座中心線移動的閥門。
根據閥瓣的這種移動形式,閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短,而且具有非??煽康那袛喙δ埽钟捎陂y座通口的變化與閥瓣的行程成正比例關系,非常適合于對流量的調節。因此,這種類型的閥門非常適合作為切斷或調節以及節流使用。
J41W-16P截止閥適用特性:
工作壓力1.6-32MPA。工作溫度-40°C -550°C。閥門口徑從 DN15-DN250。連接方式:法蘭、絲口或焊接。驅動方式:手動、氣動、電動。適用介質:水、氣、弱酸堿性介質等。
J41W截止閥的產品特點:
1.結構比閘閥簡單,制造與維修都較方便。
2.密封面不易磨損及擦傷,密封性好,啟閉時閥瓣與閥體密封面之間無相對滑動,因而磨損與擦傷均不嚴重,密封性能好,使用壽命長。
3.啟閉時,閥瓣行程小,因而截止閥高度比閘閥小,但結構長度比閘閥長。
4.介質流動方向公稱壓力PN≤16MPa時,一般采用順流,介質從閥瓣下方向;公稱壓力PN≥20MPa時,一般采用逆流,介質從閥瓣上方向下流.以增加密封件能。使用時,截止閥介質只能單方向流動,不能改變流動方向。
J41W截止閥的產品主要配件材質:
| 主 | 閥體,閥蓋,閥瓣 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti |
| 密封面 | 不銹鋼 | W(本體) | ||
| 閥桿及內件 | 1Cr13 |
|
| |
| 填料 | 柔性石墨 | |||
| 墊片 | 高徑石墨 | |||
| 適用介質 | 水,蒸汽, | 腐蝕性介質 | 等腐蝕性介質 | |
| 適用溫度 | <=425度 | <=200度 | ||

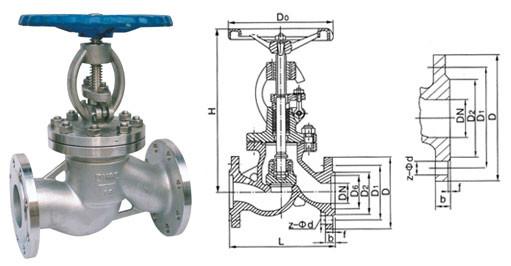

J41W截止閥的產品主要尺寸:
| 型號 | 公稱通徑 DN | 尺寸 | |||||||
| L | D | D1 | D2 | H | b-f | Z-Φd | Do | ||
| J41W-16P(R) | 15 | 130 | 95 | 65 | 45 | 170 | 16-2 | 4-14 | 120 |
| 20 | 150 | 105 | 75 | 55 | 190 | 16-2 | 4-14 | 140 | |
| 25 | 160 | 115 | 85 | 65 | 205 | 16-2 | 4-14 | 160 | |
| 32 | 180 | 135 | 100 | 78 | 270 | 18-2 | 4-18 | 180 | |
| 40 | 200 | 145 | 110 | 85 | 310 | 18-3 | 4-18 | 200 | |
| 50 | 230 | 160 | 125 | 100 | 358 | 18-3 | 4-18 | 240 | |
| 65 | 290 | 180 | 145 | 120 | 373 | 18-3 | 4-18 | 280 | |
| 80 | 310 | 195 | 160 | 135 | 435 | 20-3 | 8-18 | 320 | |
| 100 | 350 | 215 | 180 | 155 | 500 | 20-3 | 8-18 | 360 | |
| 125 | 400 | 245 | 210 | 185 | 614 | 22-3 | 8-18 | 400 | |
| 150 | 480 | 280 | 240 | 210 | 674 | 24-3 | 8-23 | 400 | |
| 200 | 600 | 335 | 295 | 265 | 818 | 26-3 | 12-23 | 450 | |
| 250 | 730 | 405 | 355 | 320 | 969 | 30-3 | 12-25 | 550 | |
J41W截止閥安裝注意事項:
11.手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2.手輪、手柄及偉動機構,不允許作起吊用。
3.介質的流向應與閥體所示箭頭方向一致
