一、產品概述

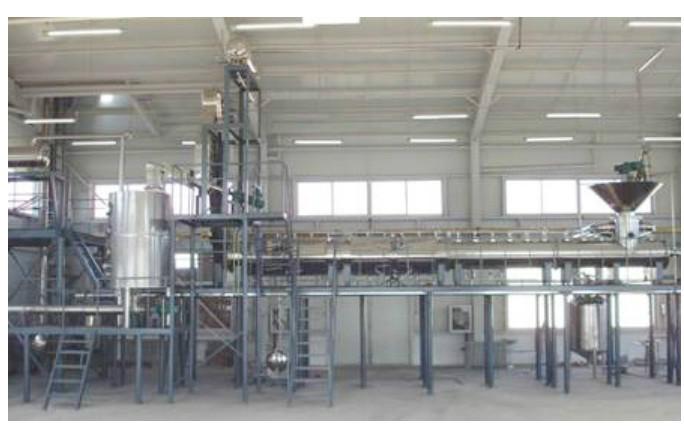

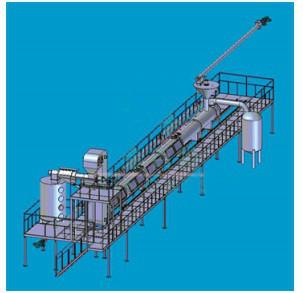

RYTQ－III系列連續逆流超聲波提取機組就是根據超聲破碎這一原理研制出的新一代產品，是利用超聲波直接針對物體進行穿透、溶解、分散、均質與乳化，并輔助進行均勻攪拌、臨界冷凝、低常高溫浸泡與煎煮等工藝。本套產品設備的主體結構為管道式連續化生產設備，以超聲提取管段為主導，并采用了可監、可調、可控、雙頻及多頻等模式的集成電控系統進行連續化生產操控。生產工藝流程從進料、超聲提取、氣動攪拌、藥材輸送、在線清洗、機體清渣、藥渣擠干、烘干、有機溶媒回收，到藥渣的最后排放，完全實現自動化連續生產，顯著縮短提取時間，提高了提取質量和提取率，節約能源，降低成本，并有效的降低勞動強度和保護生產環境。

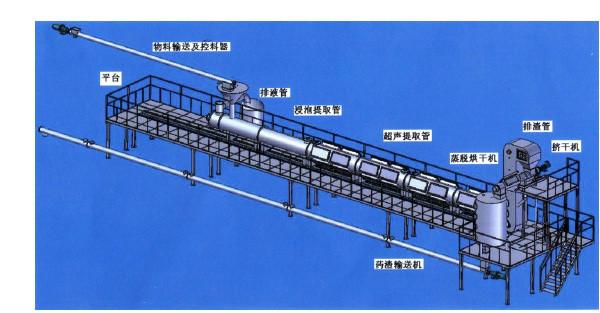

1、進料器，本設備為螺旋推進設備，使提取物輸送到提取管段內。
2、加熱浸泡管段和加熱灌，本設備能使進入提取管之前的提取溶媒和提取物加熱到需要的溫度，使提取物在提取管段內有效提取。
3、排渣器，提取物經超聲波作用后，有效成分充分釋出，藥渣在內部特殊結構裝置的推動下，推入排渣器內。
4、擠干，烘干系統，用于將藥渣內殘存的有機擠干，加熱蒸發。
5、渣輸送機，將藥渣排放在位置，改善了室內衛生環境狀況。
6、提取藥液過濾系統，有客戶要求過濾達到的精度設計。
7、提取藥液存儲罐，儲存過濾后的藥液，待下道工序使用。
8、取溶媒存儲罐，用于儲存提取溶媒。
9、各類泵體，用于罐體與提取管段之間液體輸送。
