產品詳情

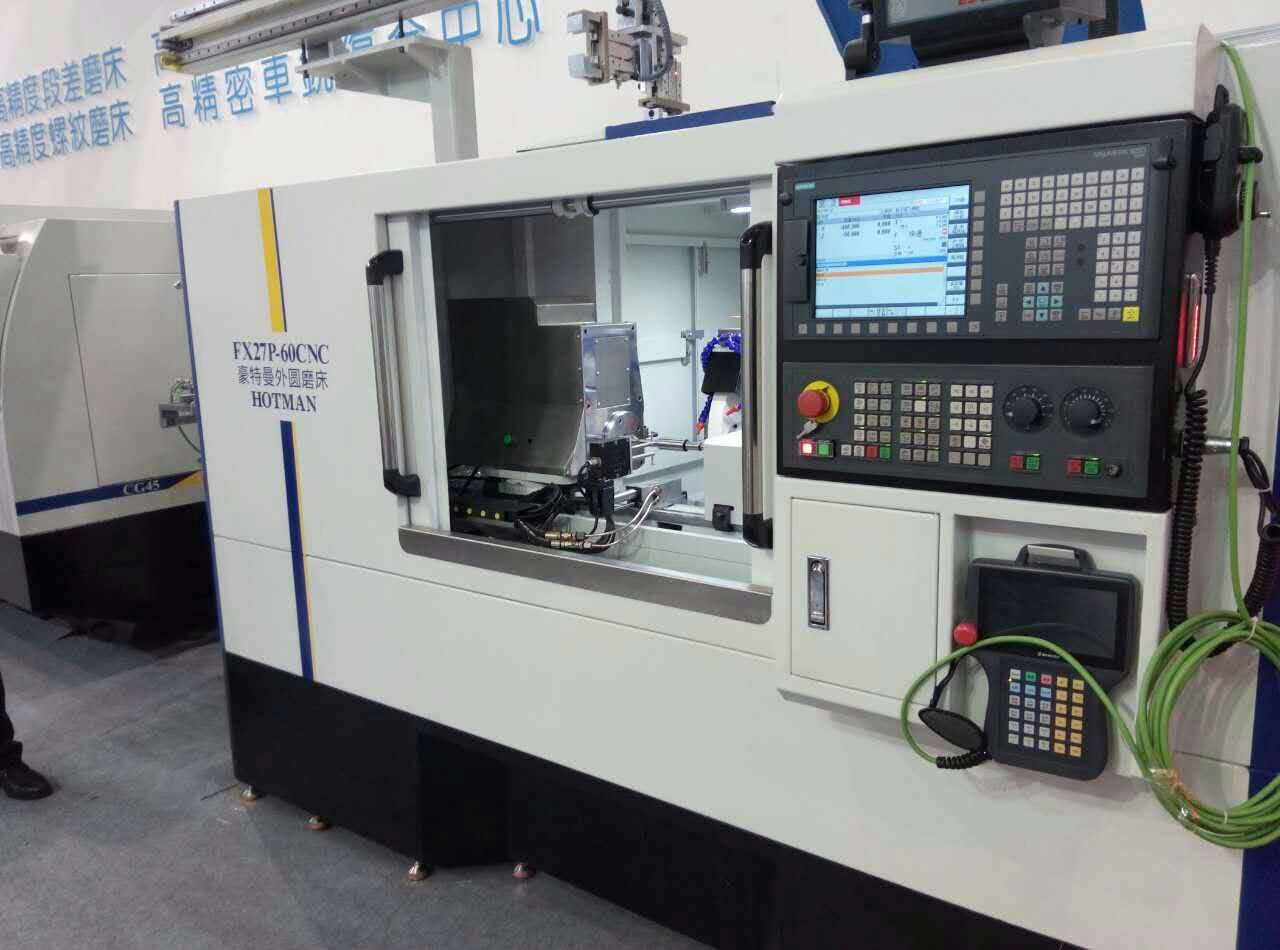

外圓磨床的磨削精度一般為：圓度不超過3微米，表面粗糙度Ra0.63～0.32微米；富信成-哈特曼高精度外圓磨床可達圓度1微米以內和表面粗糙度Ra0.1微米。
外圓磨床分為切入式外圓磨床，端面外圓磨床和外圓磨床
機床導軌及精密滾珠絲桿持續不斷地受到自動潤滑系統的供油潤滑，確保更長使用壽命，及長期保持精度。冷卻系統與機體分開，振動并且有利散熱。
| 項 目 | 單 位 | 機型：FX27-60CNC | |
|
加工能力 | 工作臺旋徑 | mm | 270 |
| 兩頂針最長距離 | mm | 600 | |
| 研磨直徑 | mm | 270 | |
| 兩頂心間荷重 | Kg(b) | 60(頂心工作)/20（只有工作頭） | |
| 砂輪尺寸（直徑×寬度×孔徑） | mm | 405×38(32-50)×127 | |
| 砂輪轉速 | rpm | 1650 | |
| 砂輪線速度 | m/s | 35(高速砂輪可達65) | |
|
| 砂輪修整 | mm | 自動型 |
| 砂輪頭 | 進給角度 | Deg | 90 |
| 進給行程 | mm | 220 | |
| X軸進給速度 | m/min | 6 | |
| X軸最小進給量 | mm | 0.001 | |
| 頭架 | 主軸轉速 | rpm | 50-500 |
| 主軸形式 |
| 同動或定心 | |
| 頂針規格 |
| MT-5 | |
| 尾座 | 自動伸縮距離 | mm | 40 |
| 頂針規格 |
| MT-4 | |
| 工作臺 | Z軸快速移動速度 | m/min | 8 |
| Z軸最小進給量 | mm | 0.001 | |
| 移動行程 | mm | 640 | |
| 旋轉角度 | Deg | +7/-3 | |
| 馬達 | 砂輪主軸馬達 | KW | 3.75 |
| X軸進給馬達（伺服） | KW | 1.5 | |
| Z軸進給馬達（伺服） | KW | 1.5 | |
| 頭架主軸馬達 | KW | 0.75 | |
| 冷卻水泵馬達 | KW | 0.75 | |
| 潤滑油馬達 | KW | 0.25*2 | |
| 尾座油泵馬達 | KW | 0.75 | |
| 其他 | 機器凈重 | Kg | 3300 |
| 機器毛重 | Kg | 3600 | |
| 包裝尺寸（長*寬*高） | mm | 2700*2200*2000 | |
1、 自動化系統
配置828D數控自動化研磨系統，并進行二次開發，實現人機對話傻瓜式操作，備有眾多選購配備可供選擇，包括自動端面測量裝置、自動外徑測量裝置等。
2、 砂輪頭進給軸
研磨進給系統是由精密鏟花的一V一平軌道搭配自動潤滑系統、精密研磨絲桿組成，能獲平順運動、優異的重復定位精度及較長的軌道壽命。砂輪頭架電機具有無極變速的特點。
3、 砂輪主軸
砂輪主軸采用高精密動靜壓主軸（適合磨削硬質合金等超硬材料），具有回轉精度高，動態剛度高，抗振性好，磨削效率高，磨削表面質量好的特點，針對特殊工件研磨，具有砂輪轉速可調，可達3500轉/分，線速度可達65m/s。
4、 尾座
尾座的設計不但具有剛性且堅固，包覆在鑄鐵本體內經硬化的合金鋼滑筒設計用來承載頂心，滑筒的頂緊力很容易經由后方的調整旋鈕進行改變。特殊附件油壓尾座附有踏板便于裝卸工件。
5、 數控系統
采用數控系統為標準配置，操作簡單易用。并配以高性能伺服電機，使設備數控系統和傳動系統有較好的兼容性，同時具備自動修砂和自動補償功能，保障了進刀和磨削的穩定性和精度。
