供應全國氨*在線監測系統廠家直銷

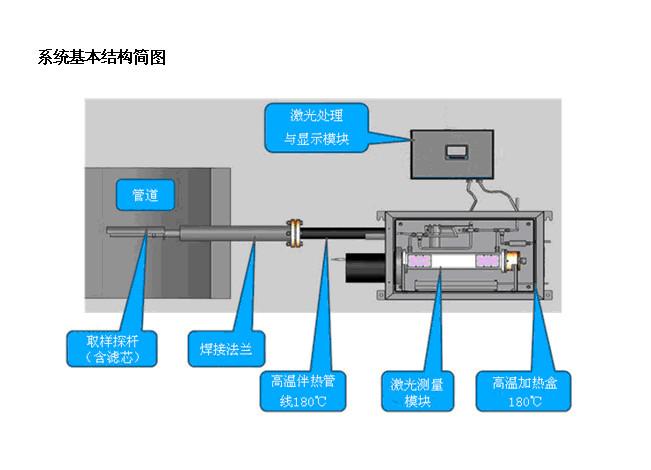

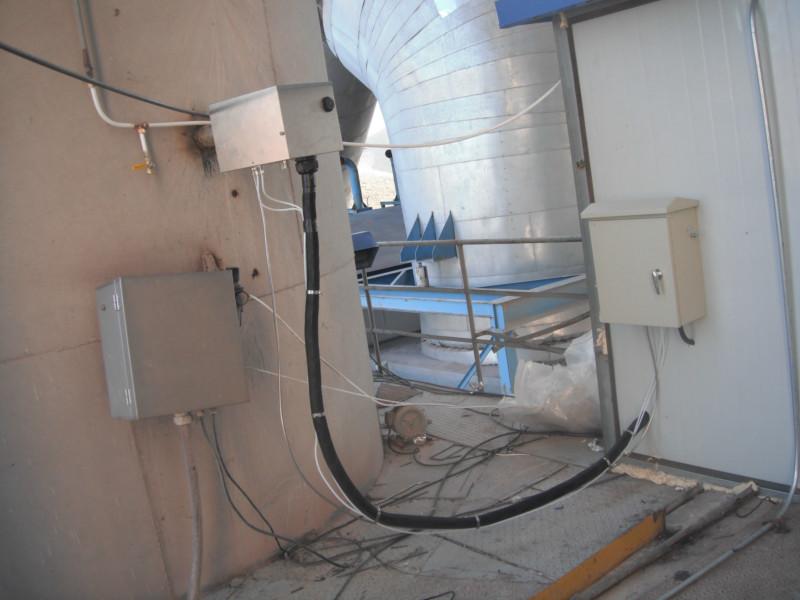

  預處理系統由采樣探頭、高溫復合加熱取樣管線、二級處理單元、標定單元、其他配件等組成，采樣探桿直接插入煙氣室，二級處理單元及分析儀表安裝在機柜內，高溫復合加熱取樣管線連接采樣探頭和分析儀表的高溫氣室。二級處理單元和儀表集成在機柜內部，可根據客戶現場環境定制機柜尺寸及防護等級。
                          儀表主體
   分析儀采用了模塊化的設計方式，利于集成。儀表主體主要由儀表箱單元、高溫氣體室單元、溫度控制模塊組成，其中儀表箱單元由電路板、激光器、信號處理單元組成。高溫氣體室由激光發射單元、激光接收單元、高溫加熱箱、氣體組成。溫度控制模塊由固態繼電器、智能溫度控制器、溫度傳感器組成。
   激光器采用蝶形封裝的半導體激光器，激光發射的光通過光纖傳輸?shù)礁邷貧怏w室中的激光發射單元，激光穿過氣體室中流過的被測氣體，高溫氣體室中的接收傳感器電路檢測到被被測氣體吸收過的激光束，將光信號轉換成電信號傳送到電氣控制單元中的信號處理單元，信號處理單元經過信號處理經過光譜計算后得到被測氣體的濃度。




規格與技術參數

測量范圍 0-10.0ppm，0-50.0ppm 可根據用戶需求設定
響應時間 <20s
線性誤差 <1%F.S
零點漂移 可忽略
重復性 1%F.S
標定 出廠時已標定，無需定期標定
輸入和輸出信號 模擬量輸出 4-20mA電流環，750ΩMax，隔離
報警輸出 濃度超限、溫度異常、系統故障均報警
繼電器輸出 2路（可擴展），觸點負載24V，2A
通訊接口 RS485，雙端隔離
工作條件 環境溫度 (-20)～50℃
保護等級 IP54
工作電壓 200V-240VAC，50Hz
電源功耗 ≤3000W
預熱時間 1小時
伴熱溫度 180℃～240℃
采樣流量 2～20L/min（可根據用戶需求定制）
尺寸 機柜 1000×1200×600mm（默認尺寸）
