一、型號：

該磁選管的型號為CXG―99型

二、用途：

CXG―99磁選管就是戴維斯分析管。它適用于選煤、礦山、冶金、地質等實驗室，用來測定強磁性礦石的磁性成分的含量。

三、主要技術參數：

1、磁場參數：

空氣隙                                  52毫米

磁場強度                    3500高斯（無級調節）

2、玻璃管參數：

直徑D                                   ф50毫米

擺動頻率y                             70次/分

移動行程L                                   40毫米

3、試料粒度                                      <0.5毫米

4、電源                         單相交流50周220伏

5、總體尺寸                    740×720×630毫米

6、機器凈重                                     245公斤

四、工作原理及結構簡介：

1、工作原理：

CXG―99型磁選管在C形電磁鐵的兩極之間裝有玻璃管，玻璃管在磁場作用下作往復移動和旋擺。被分選的物料試樣在通過磁場區時，磁性物即附著于管壁，非磁性物質在機械運動中被水沖刷而排出。

2、結構簡介：

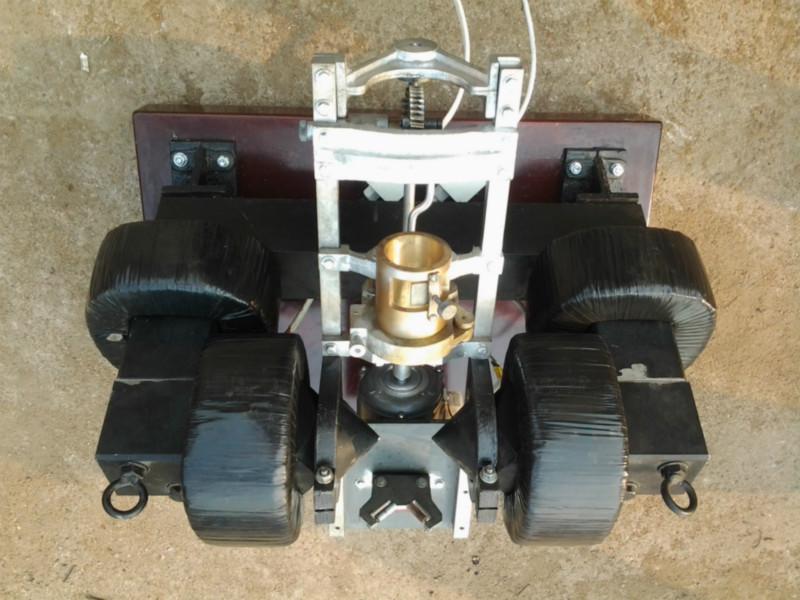

CXG―99型磁選管是由主機和激磁電源組成。其主機如

總圖所示：支架是安裝在底盤上，用來支撐C形鐵芯和激磁繞組，在鐵芯磁裝有環箍借以托住支架。玻璃管是被嵌在圓環中通過滑架而架在磁極之間。電機經過減速機構（9借助曲柄將使其作旋擺運動。

玻璃管軸線與水平線成0~40°角。管子往復移動行程

為40毫米，旋擺為45°，管子上端是敞開的，由此處注入試樣，管子下部是尖細的，可用一帶夾子的膠皮管套在其尖細部位，其夾子是用來調節水的流量，沖洗水從玻璃管上部注入。
