上海滬正牌PVB99隔熱夾膠膜 隔熱夾膠膜廠家 隔熱防爆夾膠膜廠家 隔熱夾膠膜價(jià)格

【產(chǎn)品介紹】

PVB隔熱膜是在普通PVB膜片的基礎(chǔ)上添加阻隔紅外線、紫外的的材料成分，使其具有阻隔紅外熱量的紫外侵害的同時(shí)，還有優(yōu)異透光性的光學(xué)和強(qiáng)拉力的力學(xué)性能，與玻璃粘接的黏附力大，耐候耐老化。PVB夾層玻璃同時(shí)也具有安全、防盜、隔音等功能。在生產(chǎn)過程中，人們通過向PVB膠片中添加紅外線吸收染料或納米隔熱材料使PVB膠膜同時(shí)具有隔熱功能。紅外線吸收染料大部分為有機(jī)結(jié)構(gòu)，使用其生產(chǎn)的PVB隔熱薄膜易于退色、隔熱性能差、效果不。常用的納米隔熱介質(zhì)包括ITO、ATO、AZO等多種類型，這些納米隔熱介質(zhì)具有無機(jī)結(jié)構(gòu)，不會(huì)氧化退色，隔熱效率高，持續(xù)時(shí)間久。使用納米ITO生產(chǎn)的PVB膠膜光學(xué)透過率高，但其價(jià)格昂貴，生產(chǎn)成本高； 納米ATO隔熱率偏低，特別是在近紅外區(qū)熱阻隔性能差；納米AZO原料易得，無毒無害，不過其隔熱效果也不是很理想。

為了克服各種納米隔熱介質(zhì)的缺點(diǎn)，經(jīng)過多年的科學(xué)研究與技術(shù)攻關(guān)，我公司技術(shù)人員發(fā)明了一種高性能隔熱介質(zhì)——納米GTO。納米GTO是納米ATO的改性產(chǎn)品，它具有比納米ATO更優(yōu)越的熱學(xué)性能，在波長(zhǎng)1000nm以下的近紅外線區(qū)域內(nèi)隔熱效果遠(yuǎn)高于納米ITO與ATO。本產(chǎn)品光學(xué)性能優(yōu)越，同時(shí)具有高透光率與高隔熱率；生產(chǎn)成本低，有利于產(chǎn)品推廣與工業(yè)化應(yīng)用。納米GTO申請(qǐng)并獲得了國(guó)家發(fā)明，產(chǎn)品填補(bǔ)了國(guó)內(nèi)空白，生產(chǎn)技術(shù)已達(dá)國(guó)際水平。本產(chǎn)品已應(yīng)用于我公司生產(chǎn)的納米節(jié)能涂料與PET隔熱膜中，產(chǎn)品遠(yuǎn)銷日韓歐美等地。我公司技術(shù)人員經(jīng)過刻苦鉆研，成功地將納米GTO應(yīng)用于PVB隔熱膠膜并實(shí)現(xiàn)產(chǎn)業(yè)化。由于人們對(duì)波長(zhǎng)1000nm以下的近紅外線區(qū)域熱敏感度高，因此使用納米GTO生產(chǎn)的PVB隔熱膠片能夠提高人體舒適感，可以為創(chuàng)造更加舒適、環(huán)保、節(jié)能的室內(nèi)與車內(nèi)環(huán)境提供技術(shù)保障。

【產(chǎn)品特點(diǎn)】

n 結(jié)構(gòu)穩(wěn)定，壽命長(zhǎng)：PVB分子結(jié)構(gòu)穩(wěn)定，不易分解，壽命長(zhǎng)；

n 隔熱紅外、紫外：加入納米隔熱粒子后后可以通過吸收紫外線、可見光和紅外波長(zhǎng)光譜中的能量來控制熱增量，大多數(shù)被吸的能量經(jīng)再次輻射和對(duì)流傳到室外而散失掉；

n 可見光透過高：使用納米GTO作為隔熱介質(zhì)，產(chǎn)品可見光透過率高，隔熱性能優(yōu)越，不發(fā)生氧化變色反應(yīng)，隔熱效果持續(xù)長(zhǎng)久；

n 隔音：玻璃是一種固體物質(zhì)，并非是有效的隔音屏障，夾層玻璃中的富有彈性的PVB膠片對(duì)聲壓波的傳輸有著阻滯作用，有效地降低了令人討厭的噪音傳導(dǎo)；

n 制作夾層玻璃工藝簡(jiǎn)單，能耗低：生產(chǎn)耗用的水電較低，PVB樹脂合成時(shí)消耗的石油比其它塑料低很多；

n 安全性好：交通事故現(xiàn)場(chǎng)調(diào)查記錄也顯示PVB夾層玻璃比鋼化玻璃具有更低的傷亡率，乘客或司機(jī)被碎片扎傷眼睛的比率極低。

【技術(shù)指標(biāo)】

【使用方法】

1.準(zhǔn)備玻璃

選擇合適的玻璃裁切，誤差不得超過1mm，以免因邊部不齊產(chǎn)生氣泡；切割后的玻璃要進(jìn)行研磨，然后用清洗機(jī)洗干凈，清洗最后階段必須使用軟化水，以免因粘結(jié)力過低造成廢品。清洗的玻璃烘干后放置到室溫后備用。

2.準(zhǔn)備膠膜

考慮到PVB膠膜在合片時(shí)的收縮率，裁切后膠片的尺寸應(yīng)比玻璃略大。

3.合片

合片室條件：恒溫恒濕（15～25℃，濕度≤25%）：合片室應(yīng)為雙重門，室內(nèi)空氣需要經(jīng)過過濾，并帶正壓：門口應(yīng)放置能吸收灰塵的地毯。工作人員需穿戴干凈的防塵服，佩戴帽子、手套、口罩。

合片要求：1）膠膜在玻璃上應(yīng)平整、無皺痕。2）修剪后的膠膜剩余量應(yīng)比玻璃寬3～5mm。修邊時(shí)刀不可與玻璃接觸，以防止產(chǎn)生玻璃微粒而造成玻璃邊部氣泡。3）中間膜與玻璃的溫度應(yīng)盡量一致，以避免兩者溫差太大而導(dǎo)致空氣不易排除造成粘合或收縮不良。4）無機(jī)械拉伸。

4. 預(yù)壓排氣

合好的玻璃必須經(jīng)過預(yù)壓排氣，將玻璃和中間膜之間的空氣排出，并得到良好的封邊后才可進(jìn)行高壓成型，預(yù)壓排氣可分為：

（1）滾壓排氣法：主要用于平板夾層玻璃的加工。合好的玻璃經(jīng)預(yù)壓排氣后，依次通過“輥”、“恒溫室”、“第二輥”，完成排氣封邊過程。出片時(shí)玻璃表面的溫度為60～80℃，夾層玻璃四周應(yīng)有一圈透明帶將邊封好，避免在高壓釜內(nèi)氣體回流產(chǎn)生氣泡。其它部位允許有分布均勻的不透明部分存在。玻璃表面溫度不可過高，使封邊過早，內(nèi)部氣體無法排出；又不可溫度過低，封邊不完全，產(chǎn)生回流氣泡。

（2）熱真空預(yù)壓排氣：將合好的玻璃放入真空袋內(nèi)或四周套上真空膠圈，經(jīng)冷抽、熱抽完成排氣、封邊。建議：減壓真空度650mmHg以上，冷抽溫度25℃以下，30～40分鐘，熱抽溫80～100℃，30～60分鐘。

5. 高壓成型

    預(yù)壓排氣后的玻璃垂直放在支架上，相鄰?qiáng)A層玻璃間隔大于5mm。玻璃入釜后，封好釜門， 先升溫，使釜溫達(dá)到45℃，后同時(shí)加溫加壓。升溫速度控制在5℃/分鐘，加壓速度控制在0.06MPa/分鐘,待溫度達(dá)到120～140℃，壓力達(dá)到1.0～1.3MPa時(shí)，開始保溫保壓30～60分鐘。然后緩緩降溫保壓，避免玻璃炸裂，降至45℃時(shí)開始卸壓至大氣壓，完成高壓成型過程。

【應(yīng)用范圍】

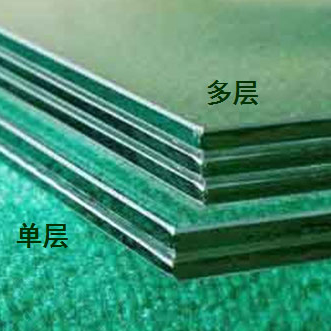

使用PVB隔熱膜片制成的夾層玻璃可以應(yīng)用于：

建筑安全玻璃  特別是高層建筑、臨街、臨路建筑門窗、幕墻

飛機(jī)  舷窗、駕駛艙

高速列車 窗戶、駕駛室

汽車  前擋

機(jī)車  前擋、儀表盤

艦艇  窗戶、駕駛室

紅外、紫外效果：

              PVB夾膠玻璃光學(xué)指標(biāo)
