詳細信息（供應DZS3電磁制動器）

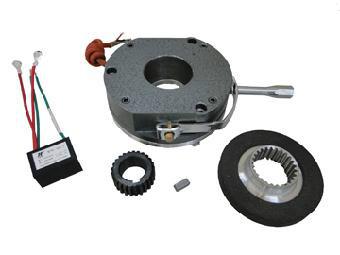

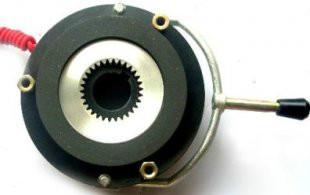

DZS3系列電磁失電制動器

2、性能參數：

1、簡介

　　DZS3系列電磁失電制動器為通電脫離（釋放），斷電彈簧制動的摩擦式制動器。它主要與Ｙ系列電動配套成YEJ系列電磁制動三相異步電動機。廣泛應用于冶金、建筑、化工、食品、機床、包裝等機械中，及在斷電時（防險）制動等場合。
　　這種制動器具有結構緊湊、安裝方便、適用性廣、噪聲低、工作頻次高、動作靈敏、制動可靠等優點，是一中理想的自動化執行元件。

	DZS3 -05	DZS3 -08	DZS3 -15	DZS3 -30	DZS3 -40	DZS3 -80	DZS3-150	DZS3-200	DZS3-300	DZS3 -450	DZS3 -600	DZS3 -850	DZS3-2000
配套YEJ電機機座號	71	80	90	100	112	132	160	180	200	225	250	280	315
額定力距 (N.m)	5	8	15	30	40	80	150	200	300	450	600	850	2000
額定功率 P20 (W)	35	50	60	80	110	130	150	150	200	200	210	340	400
接通時間 (≤ms)	63	87	110	140	152	165	214	252	303	359	385	435	495
斷開時間 (≤ms)	55	72	95	120	130	140	180	210	250	270	285	320	375
工作氣隙＆max(mm)	0.8	1	1	1	1	1.2	1.2	1.2	1.5	1.5	1.6	1.8	1.8
額定電壓 (VDC)	99	99	99	99	170	170	170	170	170	170	170	170	170
允許工作轉速 (rpm)	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000

3、安裝：

　安裝注意事項
　摩擦片及銜鐵表面不得有油污，必須保持清潔。
　安裝時必須保證氣隙“&”
　花鍵套不得有軸向竄動
　安裝后必須旋出空心螺栓鎖緊在電機后端蓋或法蘭盤上。

4、外形及安裝尺寸：

	d	N×M	D2	D3	D4	D5	D6	b	B1
DZS3-05	14.8	3×M5	90	78	51	102	10	5	109.5
DZS3-08	19.8	3×M5	105	92	65	118	10	6	124
DZS3-15	24.8	3×M6	114	98	65	128	10	8	137
DZS3-30	29.5	3×M6	133	118	80	147	10	8	155
DZS3-40	29.5	3×M8	150	131	90	167	12	8	172
DZS3-80	39.5	3×M8	170	151	104	188	12	12	191
DZS3-150	44.5	4×M10	202	181	120	222	12	12	224
DZS3-200	53	4×M10	244	220	140	265		16
DZS3-300	59	4×M12	280	254	170	310		18
DZS3-450	65	4×M12	300	274	180	330		18
DZS3-600	65	4×M16	350	305	180	380		18
DZS3-850	68	6×M16	390	350	195	422		18
DZS3-2000	80	8×M16	550	510	350	580		22

	h	H1	H2	H3	H4	H5	H6	L	δ	β
DZS3-05	16.2	47	2	21	120	60	25	20	0.3	120
DZS3-08	21.6	55	3	21	135	75	25	20	0.3	120
DZS3-15	28.1	60	3	24	140	80	25	25	0.4	100
DZS3-30	32.8	61	3	24.5	150	90	250	30	0.4	100
DZS3-40	32.8	63	3	25	180	102	32	30	0.5	80
DZS3-80	42.8	75	3	29	195	112	32	30	0.5	80
DZS3-150	47.8	88	3.5	34	275	133	32	35	0.6	80
DZS3-200	57.3	80	3.5					40	0.6
DZS3-300	63.4	95	3.5					50	0.8
DZS3-450	69.4	100	3.5					56	0.8
DZS3-600	69.4	110	4					56	0.8
DZS3-850	72.4	120	4					62	1.0
DZS3-2000	85.4	130	7.5					62	1.0
