產品名稱：供應GSN(DSN)9-Q(T)帶電顯示裝置
- 價格： ￥ 電議
- 聯系廠家：13950430826
- 傳真：0577-61203547
- 郵箱：2580719209@qq.com
- 地址：津泰路238號大院1號樓4層A區
產品詳情

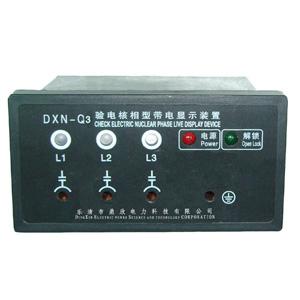

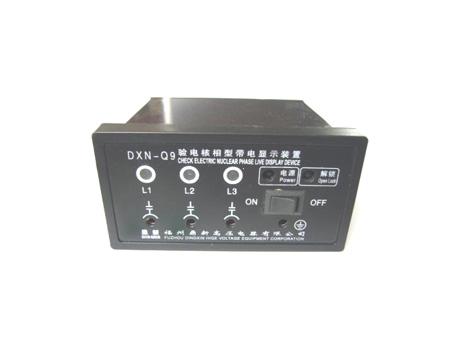

GSN(DSN)9-Q(T)帶電顯示裝置,使用于適用于交流50Hz、額定電壓10kV～35kV戶內高壓電氣設備， 用于顯示高壓線路帶電狀態，DXN（GSN）-可同時閉鎖高壓電氣設備，以防止電氣誤操作，誤入帶電間隔。顯示器配合高壓帶電傳感器構成高壓帶電顯示裝置，符合DL／T538-93《高壓帶電顯示裝置技術條件》和DL740-2000《電容型驗電器》有關技術指標的綜合要求。
GSN-Q型戶內高壓帶電顯示裝置技術參數
1、帶電顯示
顯示GSN-T／Q提供開關設備高壓線路帶電狀態的顯示。帶有按鍵功能的顯示器，在按鍵壓入時顯示電氣設備的高壓線路帶電狀態，測試完畢后按鍵復位。
2、電氣閉鎖
顯示器DXN-Q提供電氣閉鎖功能。電氣設備的高壓線路帶電時顯示器將控制繼電器或電磁鎖閉鎖高壓電氣化設備的接地開關或電氣間隔，僅在電氣設備高壓線路不帶電且顯示器有輔助電源時，提供電氣解鎖。
3、驗電／核相
顯示器上的驗電／核相端口提供外接檢測端口，需要配合驗電／核相器DXN-C使用。
驗電／核相器插入到驗電端的接地端口和其它相序端口，若有顯示表示測試相序帶電。
驗電／核相器插入到兩臺開關設備驗電端的同一相序，若沒有顯示表示測試的相序相同。
安裝使用
顯示器適合開關設備面板安裝，接線按原理圖連接。顯示器連接的保護線纜分別連接傳感器分壓端和對應的顯示器接線端子，接地線須可靠接地。
GSN-Q型戶內高壓帶電顯示裝置技術參數
1、帶電顯示
顯示GSN-T／Q提供開關設備高壓線路帶電狀態的顯示。帶有按鍵功能的顯示器，在按鍵壓入時顯示電氣設備的高壓線路帶電狀態，測試完畢后按鍵復位。
2、電氣閉鎖
顯示器DXN-Q提供電氣閉鎖功能。電氣設備的高壓線路帶電時顯示器將控制繼電器或電磁鎖閉鎖高壓電氣化設備的接地開關或電氣間隔，僅在電氣設備高壓線路不帶電且顯示器有輔助電源時，提供電氣解鎖。
3、驗電／核相
顯示器上的驗電／核相端口提供外接檢測端口，需要配合驗電／核相器DXN-C使用。
驗電／核相器插入到驗電端的接地端口和其它相序端口，若有顯示表示測試相序帶電。
驗電／核相器插入到兩臺開關設備驗電端的同一相序，若沒有顯示表示測試的相序相同。
安裝使用
顯示器適合開關設備面板安裝，接線按原理圖連接。顯示器連接的保護線纜分別連接傳感器分壓端和對應的顯示器接線端子，接地線須可靠接地。
