1 概述
1.1產品特點

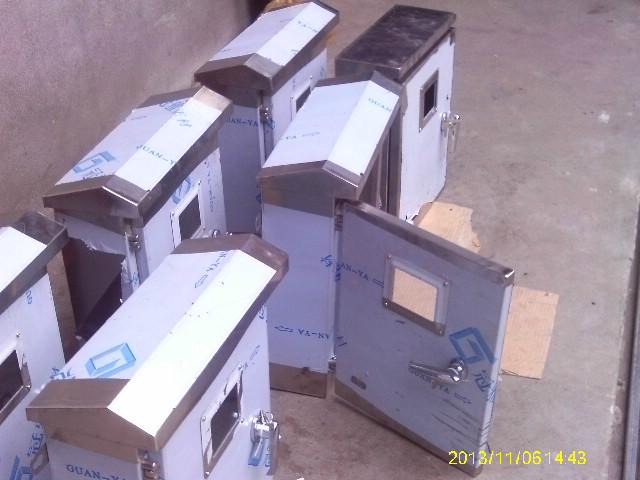

DXGSW型高壓帶電顯示閉鎖裝置是用于對高壓線路供電、輸變電線路、高壓實驗裝置等設施自動進行電壓檢測、帶電顯示、低壓報警、電磁閉鎖及通過輔助電路進行電路自動切換的一種高新技術產品。它采用的電子式傳感技術，以獨特的輸入方式采集信號，具有很高的抗干擾、抗過壓能力。是國家電網公司《防止電氣誤操作裝置管理規定》中推薦使用的防誤裝置之一。
1.2主要用途及適用范圍
DXGS(W)型高壓帶電顯示閉鎖裝置適用于35KV以上，頻率為50/60Hz的電力系統中，用于交流電力系統中的線路監視(檢測線路是否帶電)，驗電顯示（以紅、綠燈光指示），同時也可對相關操作機構進行閉鎖、接地線斷路檢測或通過輔助控制回路實現線路的自動切換等；也可與微機防誤閉鎖裝置配合使用，直接提供線路驗電接點。其主要安裝在以下場所：
A:發電廠、變電站的電纜終端；
B:GIS（封閉式組合電器）裝置中；
C：變電站的母線；
D:供電站的進出線、包括架空線路和電纜線路；
E:其它高壓、超高壓線路。
1.3型號的組成及定義
例：DXGS(W)-126-Q(1)型號表示為應用于戶外126KV線路的，單相閉鎖型的高壓帶電顯示閉鎖裝置。
1.4使用環境
1、海拔高度：不超過3000米；
2、環境溫度戶內型：-25℃~+40℃ 戶外型：-40℃~+40℃；
3、環境無易燃，易爆粉塵、無腐蝕性氣體、無強烈震動；
注：客戶所在環境超出此限，則需另行訂制，請?jiān)谟嗀洉r(shí)詳細說明。
2主要參數
技術參數表
| 型號規格 | 單相檢測 | DXGSN（W）-□-Q（1） |
| 雙相檢測 | DXGWN（W）-□-Q（2） | |
| 三相檢測 | DXGWN（W）-□-Q（3） | |
| 被測系統線路電壓 | ≥35KV 50/60Hz | |
| 輸入信號電流 | ≥3μA以上 | |
| 接點數 | 3對常開、常閉/相(可定制) | |
| 接點開關容量 | 5A/AC240V 10A/DC24V | |
| 工作狀態表示燈 | (有電)指示燈亮，(無電)指示燈滅 | |
| 電源電壓 | DC220V 110V或AC220V 110V | |
| 功耗 | ≤3W | |
4.1感應器安裝距離
高壓帶電顯示閉鎖裝置感應器的安裝距離根據被測線路的系統電壓等級不同而不同：
感應器安裝距離參數表
| 額定電壓(KV) | 40.5 | 72.5 | 126 | 252 | 363 | 550 |
| 戶外(M) | 0.5~0.8 | 0.8~1.0 | 1.0~1.5 | 2.0~2.7 | 2.5~3.5 | 4.5~5.7 |
| GIS | 不小于開關三規定的最小空間絕緣距離 | |||||
注：1、安裝距離是指感應器與帶電體下部的直線距離。
2、安裝距離規定見“SDJ5-85高壓配電裝置設計技術規程”的有關規定。
