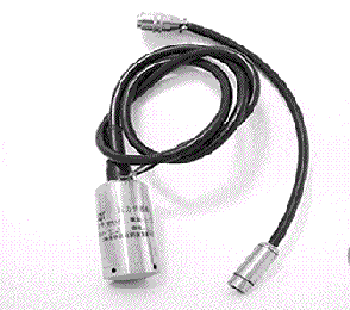

供應山東經銷QY118壓力變送器

山東經銷、代理壓力變送器 QY118系列一、概述

發動機測試座臺壓力變送器靈敏度高、精度高、抗過載能力強。采用進口傳感器制造，傳感器和放大電路高度集成；采全體不銹鋼為一體，電路零點和增益無須調整；抗干擾能力強，耐酸堿，長期穩定可靠。

二、工作原理

　　壓力變送器選用進口壓力芯片，敏感元件采用擴散或離子注入等工藝形成電阻并連接成惠斯通電橋，用微機械加工技術在電橋下形成壓力敏感膜片。當壓力作用在膜片上時，電阻值發生變化并且產生一個與作用壓力成正比的線性化輸出信號。我們?cè)诨菟雇姌蛏霞由现绷麟娫矗蜁?huì)產生一個直流電壓信號的輸出。經過二次轉換線路，實現兩線制4～20MA輸出。

三、功能特點

◆穩定性好，滿度、零位長期穩定性可達0.2%FS/年。在補償溫度0～70℃范圍內，溫度飄移低于0.2%FS，在整個允許工作溫度范圍內低于0.5%FS。
◆具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器,異常時變送器會自動限流在35MA以內。
◆固態結構，無可動部件，高可靠性，使用壽命長。
◆從風壓到水、油都可以進行高精度的測量，不受被測介質質量大小的影響。
◆安裝方便、結構簡單、經濟耐用。

四、主要技術參數

測量范圍： 0-10KPa～0-40MPa
過載： 標準量程的2倍
壓力形式： 表壓、微差壓
精度等級： 0.5%F·S
電源電壓： 24VDC
負載電阻： ≤500Ω
測量介質：  蒸汽壓力或氣體、液體
長期穩定性： ±0.2% F·S/年
環境相對濕度： 0～95%
補償溫度： 0～70℃
工作溫度： -10～70℃

五、結構特點

外殼： 全體不銹鋼一體
主體結構材料： 31618Cr-12Ni-2.5Mo
壓力接口： M20×1.5  M10×1  寶塔接頭  KF16法蘭
自重： 普通型1kg、帶表頭型1.2kg

訂購信息：QY118系列產品

QY118-05       QY118-06      QY118-07
