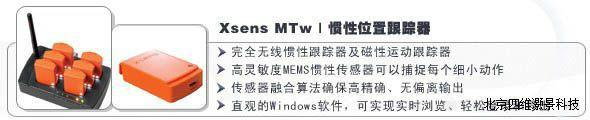

Xsens MTw 慣性位置

產品概述
Xsens MTw慣性位置


MTw?是一款小型的高精度無線慣性三維運動，MTw為動態三維運動測量系統設立了全新標準 – 是Xsens公司十余年慣性傳感器技術領域經驗的結晶。該產品采用Xsens?獨特的Awinda?射頻協議，可在多個MTw之間實現的時間同步（誤差≤10微秒）。事實上，MTw時間同步的程度已經可以和Xsens的有線測量系統相媲美。


作為32個MTw無線與PC機（USB端口）之間的連接樞紐，Awinda? Station配有多個I/O時間同步硬件接口，可與兼容的輔助系統連接。此外，該系統可以同時為六個MTw供電。
特殊設計的插扣全身跟蹤帶提高了制備效率，減少了跟蹤目標設置所需的時間。
MTw開發套裝包括多個MTw、Awinda? Station、MT軟件、以及全身跟蹤帶，專門用于測量人體動作和運動方向，隨時隨地都可使用。


標準MTw開發套裝包含：
硬件
6個MTw慣性運動
1個Awinda? Station
1個Awinda? USB加密鎖
1套插扣全身跟蹤帶
軟件
MT管理器
MT軟件開發工具包
特點
可自由移動
完全無線設計
便攜式包裝盒，便于運輸
不存在視線遮擋或限制的問題
可在任何地點、任何照明條件下使用：室外、辦公室內等，不要求具有專業實驗室環境。
簡單易用
MTw可以輕松固定在特殊設計的跟蹤帶上
直觀的Windows軟件，可實現實時瀏覽、輕松登錄和導出
文本導出，并可導入至許多常用軟件中使用
軟件開發包配有范例代碼，可實時訪問各級組件數據
無按鈕操作

數據
高靈敏度MEMS慣性傳感器可以捕捉每個細小動作
Awinda?無線協議可確保多個相連MTw之間的高精度時間同步數據采樣（≤10 ?s）
內部采樣速率為1800赫茲，內部預處理功能可保證在苛刻的動態條件下具有較高精度
傳感器融合算法確保高、無偏離輸出
傳感器可與跟蹤帶牢固固定，減少了皮膚運動偽影
附加測壓計可確定垂直高度
單個傳感器規格
傳感器性能
  角速度 加速度 磁場 壓力
尺寸 3軸 3軸 3軸 3軸
全尺寸 ± 1200度/秒 ± 160 m/s2 ± 1.5高斯 300 - 1100百帕(-500 ..海拔上9000米)
線性 0.1 %的FS 0.2 %的FS 0.2 %的FS 0.05 %的FS
偏置穩定性 20度/小時 ------- ------ 100 Pa /年
噪音 0.05度/秒/√Hz 0.003 m/s2 /√Hz 0.15 mGauss /√Hz 0.85 Pa/√Hz
對準誤差 0.1度 0.1度 0.1度 ------
Bandwidth 100赫茲() 100赫茲() 20赫茲() ------
Awinda? Station技術規格
Awinda Station
Awinda? Station采用Awinda?協議同時接收來自32個MTw的數據，并對數據進行時間同步處理。
合理搭配無線鏈路的情況下，多個MTw的數據同步時間在10微秒以內。
可同時為六個MTw供電
充電狀態LED指示燈
與第三方設備同步
4輔助同步I/O BNC連接器
TTL 0 - 3.3V 水平

電源
電源適配器（含）歐盟/美國/英國電源適配器110-240V AC/12 V直流1A
輸入電壓范圍：4 - 14V
通訊
Awinda? Station - 電腦接口：USB 1.1或2.0
作業環境
非冷凝環境規格。避免潮濕環境，冷凝可能會毀壞內部電路。
物理
尺寸：148 x 104 x 61.9毫米（長x寬x高）注：Awinda尺寸包含天線，但沒有拉出。
重量：200克

跟蹤帶和包裝
全身跟蹤帶
快速簡單插扣系統，MTw可以牢固地固定在身體跟蹤帶上。
強力松緊帶，用尼龍搭扣固定。
TPS Dryflex生物相容性材料
一個規格適用所有情況
包裝
整套系統包裝小巧，方便運輸。
堅固耐用
可作為手提行李攜帶
運輸重量：6公斤

MT管理器
為了便于使用，可以在Windows軟件包MT管理器中收集數據。該軟件可以對MTw進行設置，對三維定位和傳感器數據進行實時瀏覽，對Awinda? Stations傳送的MTw數據進行記錄，并導出至ASCII文件進行進一步分析。
直觀的用戶界面
MTw電池電量指示器 1.使用過程中 2.在Awinda? Station充電過程中
無線連接強度指示器（RSSI）
無線同步狀態指示器
控制Awinda Station AUX同步設置
設定無線身體區域網絡設置和更新率
實時圖形數據可視化和出口： 1.三維角速度（度/秒） 2.三維加速度（m/s2） 3.三維地球磁場（a.u.） 4.壓力（巴） 5.三維定向（歐拉角度或者四元數） a.導出為四元數、方向余弦矩陣或歐拉角 6. RSSI（導出）
輕松記錄和保存數據
把數據導出為ASCII文本進行進一步處理
MT軟件開發包
 MT軟件開發包是MTw的配套軟件，可以訪問各級數據（包括原始數據、校準傳感器數據、三維方向測算等），并可以幫助應用開發人員創建自己的可視化環境，并可以對MTw數據進行記錄和處理。軟件還針對以下程序提供了代碼：
MATLAB?
LabVIEW?
Excel?
C/C++
MTw軟件開發包與Windows 7系統兼容，并可以部分支持Linux系統。


應用范圍
適用于生物力學、研究、康復、步態分析、體育、人體工程學等諸多領域。
技術特征

完全無線慣性及磁性運動
基于IEEE 802.15.4物理層的無線Awinda?協議
ISM 2.4 GHz無線頻率，授權免費使用
一個可配置身體區域網絡中最多可使用32個MTw
內部數據緩沖，用于暫時超范圍數據收集
MTw可以輕松固定在特殊設計的跟蹤帶上
直觀的Windows軟件，可實現實時瀏覽、輕松登錄和導出
高靈敏度MEMS慣性傳感器可以捕捉每個細小動作
Awinda?無線協議可確保多個相連MTw之間的高精度時間同步數據采樣（≤10 ?s）
內部采樣速率為1800赫茲，內部預處理功能可保證在苛刻的動態條件下具有較高精度
傳感器融合算法確保高、無偏離輸出
傳感器可與跟蹤帶牢固固定，減少了皮膚運動偽影
附加測壓計可確定垂直高度

產品規格

規格 Xsens MTw慣性位置
特點：
完全無線慣性及磁性運動
基于IEEE 802.15.4物理層的無線Awinda?協議
ISM 2.4 GHz無線頻率，授權免費使用
一個可配置身體區域網絡中最多可使用32個MTw
內部數據緩沖，用于暫時超范圍數據收集
傳輸范圍：
開放場地最多50米
辦公室內最多20米
可充電免維護鋰離子電池：
可在Awinda? Station上充電
充電狀態LED指示燈
充電時間：約1小時
待機時間：200小時
連續使用操作時間(一般)：約3.5小時
內部采樣率：
1800赫茲
無線更新率(取決于使用的MTw數量)：
1個MTw：120赫茲
6個MTw：75赫茲
12 個MTw：50赫茲
32個MTw：20赫茲
全角度三維動態范圍
角分辨率：
0.05度
靜態精度(沿Z軸轉動/沿X軸轉動)1： 0.5度
靜態精度2： 1度
動態精度3： 2度RMS
1在均勻磁場環境 2一個穩定的條件下Xsens傳感器融合算法 31σ標準偏差角隨機游走的零均值
硬件規格
尺寸：
34.5 x 57.8 x 14.5毫米(寬x長x高)
重量(含電池)： 27克
