供應Ascension-laserBIRD-掃描器

Ascension laserBIRD 掃描器/電子組裝

產品概述


在大多數跟蹤環境中需要有的光學跟蹤儀，它可應用于模擬器，醫療及三維可視中的頭部和目標跟蹤。LaserBTRD連續的對工作空間進行掃描，使傳感器立即自動檢測到發射出的激光束。然后將這些掃描信號直接傳回到掃描儀的DSP電子產品中進行處理，將位置和方位輸出數據傳送給計算機主機。

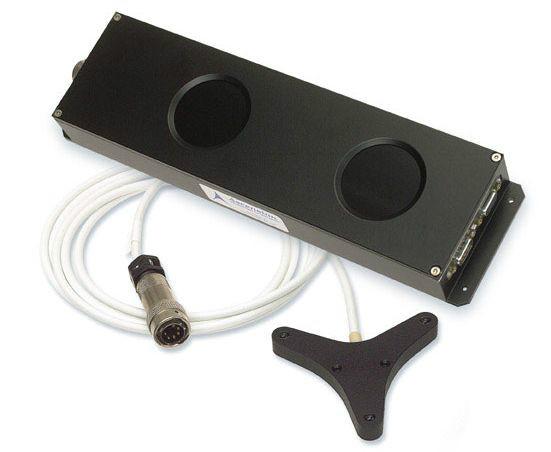

微型掃描儀，右前方有頭部傳感器
特點
掃描激光束技術
不會產生金屬性失真，沒有漂移，噪聲或聲干擾。能夠在高金屬，高噪音的環境下很好應用，而在這種環境中磁性和慣性技術得不到很好的應用。不受環境光線影響。在固定和運動型平臺上的應用也很好。
次級溫度及亞毫米級精度
對現實中大部分跟蹤情況來說精度高。
預報多達50毫秒
根據需要人工設置預報參數。只有預測沿著重要的軸線運動，以減少預測伴隨的噪音。
測量速度240次/秒
瞬時跟蹤的分辨率，沒有分辨滯后。
低滯后
頭部位置與圖像生成保持同步。有利于緩解在虛擬環境中的運動眩暈。
應用范圍
在模擬器與虛擬/增強現實系統中實現頭部/目標跟蹤
患者放射檢測的實時定位
外科應用上的儀器跟蹤
機器人設備的指揮與控制
生物力學測試和反饋
用途
人體內微型傳感器位置和方位的測量
靈活的內窺鏡及導管尖部的導航，可以預先確定位置
工具放置和解剖特征的描繪
超聲波圖像三維重建
手術器和探頭跟蹤
機器人末端效應器的遙控
尖端儀器的位置與內部剖析同步
定位和植入的可視化技術
用于提供療法和藥物解剖目標的定位
內部目標的位置注解（標注）
用于放射量測定的放射源三維定位
標注軟組織界標
默認的單元組件
1臺裝有集成處理單元的掃描儀
RS-232接口
1 臺有10英尺（3米）電纜的傳感器
接口軟件模塊
外部供電
安裝與操作指南


應用范圍
適用于仿真系統、實時局部放射、醫療器具追蹤、導引&管理機械設備、生物力學測量和回饋等諸多領域。
技術特征

掃描激光束技術、沒有漂移，噪聲或聲干擾
能夠在高金屬，高噪音的環境下很好應用
次級溫度及亞毫米級精度
預報多達50毫秒
測量速度240次/秒
頭部位置與圖像生成保持同步。有利于緩解在虛擬環境中的運動眩暈

產品規格

規格 Ascension laserBIRD 2 tracker
自由度： 6
掃描范圍： 水平±50° 垂直±52°
測量率： 240赫茲
RS-232 回復時間： 1.0毫秒 115.2 k波特率
接口： RS-232 USB
傳輸： 9.6厘米的立方體和3.05米電纜
傳感器： 25 x 25 x 20 (毫米) 重21 克
底盤： 166 x 170 x 393(毫米)
電源： 110/220 v
操作距離： 0.15米到1.83米
傳感器準確率： 0.7毫米 RMS
傳感器靜態分辨率： 0.1毫米
角度范圍 ： 全方位 ±180°方位角及滾動
每公尺準確率： 0.5° RMS
每公尺靜態分辨率： 0.05°
掃描儀尺寸 ： 32 x 9 x 4 (厘米)
掃描儀重量 ： 1.53千克
傳感器尺寸 ： 10 x 9 x 1(厘米)
傳感器重量： 40克
預測： LaserBIRD 2可預測在50公尺內的位置與角度，這個特色可解決展示時圖像所產生的延遲
彈性預測能力： 一般的預測系統規則，總是多少會參雜噪訊，而laserBIRD可依使用者所設定的個別參數(X、Y、Z軸向、位置及角度)來進行預測值。經由此種做法可針對特定的軸向進行研究，提供精簡且準確的數據
執行力： 基本上使用掃描儀和傳感器來測量位置和角度正確率，一般認定必須要傳感器在掃描儀的激光可測量角度范圍內(約水平線正負50度、垂直線正負52度之間)，而傳感器也需要保持在距離掃描儀43到106公分之內的距離。在傳感器與和掃描儀之間，也必須保持無障礙，且與掃描儀的角度必須在正負85度之間
