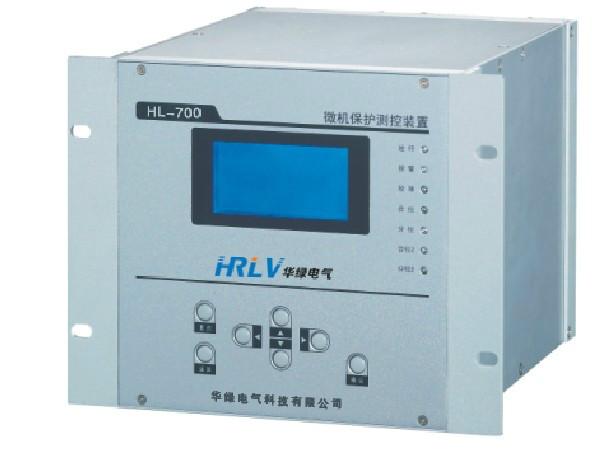

供應微機綜合保護裝置價格,微機綜合保護裝置廠家

HL-600-LBT線路保護測控裝置(帶進線備投)適用于35KV以下電壓等級的線路保護、測量、進線備投及控制。
1、主要功能
1.1保護功能
■速斷
■速斷
■過流
■過壓
■欠壓
■進線備投
■進線備投自復
■非電量
1.2 測控功能
■遙信：8路外部開關量遙信輸入
■遙測：4路電壓，4路電流，有功、無功、功率因數、頻率
■遙控：斷路器遙控分閘、合閘接點輸出
1.3 通訊功能
■裝置具有RS485通訊接口，可以與廠站自動化系統及智能設備連接通訊。
2、保護功能
2.1 相間過流保護
相間過流保護配置了速斷、速斷、過流保護。
2.2零序過流保護
2.3后加速保護
加速回路包括手動后加速和重合后加速，為保證重合到性三相短路后可靠跳閘，后加速不經方向閉鎖。
后加速保護還可用作母聯的充電保護，只需將“后加速保護”投退壓板投入，整定“過流后加速時間”定值即可實現，在實際運用中，某些變電站不需要備用電源自動投功能，而只需要分段開關的過流保護和充電保護，可以用本裝置來完成分段開關的過流保護和充電保護功能。
2.4重合閘
2.4.1 啟動方式
三相一次重合閘在電流保護動作后重合閘功能開放15秒鐘，如果此時段內無閉鎖條件，并且三相均無電流則進行重合閘的邏輯判斷。
2.4.2充電條件
■開關處于合位
■無閉鎖重合閘信號
2.4.3放電條件
■手動及遙控分閘
■低壓解列動作
■彈簧未儲能
■開關位置狀態異常
2.5零序過壓
裝置具有零序電壓保護功能，零序電壓選擇的是由外部輸入。
2.6零序過流保護
裝置具有零序電流保護功能，零序電流選擇的是由外部輸入。
2.7低電壓保護
當任電壓小于低電壓定值，并經過可整定延時后，低電壓保護動作。
2.8過電壓保護
當任電壓大于過電壓定值，并經過可整定延時后，過電壓保護動作。
2.9 非電量保護
裝置提供了1路跳閘非電量和1路告警非電量輸入(設定屏第10屏可設置投入和退出)

3、定值參數一覽表
保護定值
序號 定值名稱 整定范圍 說明
1 電流速斷保護投退 投/退
2 速斷保護電流定值 0.00-59.9A
3 速斷保護時間定值 0.0-99.99S
4 速斷保護投退 投/退
5 速斷保護電流定值 0.00-59.9A
6 速斷保護時間定值 0.0-99.99S
7 過流保護投退 投/退
8 過流保護時間定值 0.00-59.9A
9 過流保護時間定值 0.0-99.99S
10 過壓保護投退 投/退
11 過壓保護電壓定值 0-129V
12 過壓保護時間定值 0.0-9.99S
13 欠壓保護投退 投/退
14 欠壓保護電壓定值 0-129V
15 欠壓保護時間定值 0.0-9.99S
16 進線備投保護投退 投/退
17 進線備投保護本側有壓定值 0.0-129V
18 進線備投保護時間定值 0.0-9.99S
19 進線備投保護對側有壓定值 0.0-129V

4、端子圖

   A
電壓輸入 裝置工作電源+ A-1
    裝置工作電源- A-2
    A相母線電壓 A-3
    B相母線電壓 A-4
    C相母線電壓 A-5
    母線電壓中性線N A-6
    對側電壓 A-7
    對側電壓中性線N A-8
D
電流輸入
回路
 零序保護電流(I0) D-1 B

開關量輸入
 本側斷路器位置 B-1
 零序保護電流※ D-2  對側斷路器位置 B-2
 A相保護電流(Ia) D-3  閉鎖備自投（BS） B-3
 A相保護電流※ D-4  備用開入3    （見系統工程圖） B-4
 B相保護電流(Ib) D-5  備用開入4    （見系統工程圖） B-5
 B相保護電流※ D-6  備用開入5    （見系統工程圖） B-6
 C相保護電流(Ic) D-7  故障開入 B-7
 C相保護電流※ D-8  告警開入 B-8
    開入公共端 B-9
    裝置接地端 B-10
   C
報警信號輸出

 控制電源  +KM  C-1
    控制電源  -KM C-2
    至TQ（跳閘線圈） C-3
    至HQ（合閘線圈） C-4
    合對側斷路器輸出 C-5
    合對側斷路器輸出 C-6
    預告信號輸出公共端 C-7
    預告信號輸出 C-8
    RS485+ C-9
    RS485- C-10
