頭戴式雙眼跟蹤設備

SR Research Eyelink II 頭戴式雙眼跟蹤設備

產品概述


EyeLink II是一款頭戴式雙眼跟蹤設備，具有兩種圖像處理模式，瞳孔式500赫茲采樣，或瞳孔-CR 250赫茲采樣。頭戴式設計讓高端設備的性能尤為，集合頭部動作補償功能，并可選擇適用場景攝像機，功能趨于完善。


EyeLink技術結合了定制高速攝像機與超銳度圖像處理功能，可達到任何頭戴式視頻眼部的分辨率（噪音界限<0.01°）和最快數據頻率（每秒500個樣本）。EyeLink II在保持杰出數據質量的同時，產生的速度噪聲非常之低，使其成為掃視分析和平穩追蹤研究的理想解決方案。此外，本系統在線注視位置數據的時滯低至3毫秒，從而尤其適合應用于注視隨動顯示中。

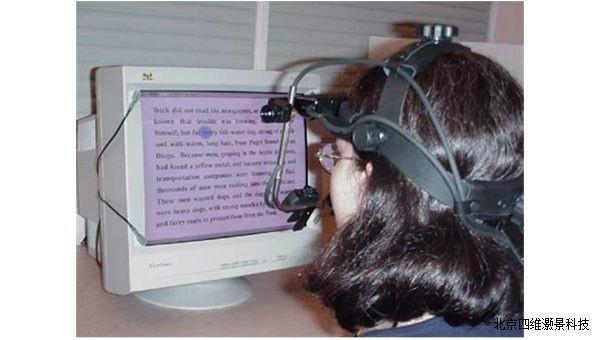

EyeLink II系統包括三個小型攝像機，安裝在一個舒適柔軟的頭帶上。系統整體設計小巧輕便，質心較低，具有良好的穩定性和最小的轉動慣性，所有這些特點可提高舒適度并降低疲勞。EyeLink II系統不使用鏡面，機身結實穩固且易于裝配。兩臺眼部攝像機可進行雙眼式眼部跟蹤或輕松選中對象的主視眼，而無需像大部分頭戴式眼部一樣，重新配置機械組合。每個攝像機配有內置照明裝置，可數字化調整保證了在整個視域內提供平均照明。還可對周圍環境照明的變化進行數字補償，保證了能夠獲取異常穩定的瞳孔數據。

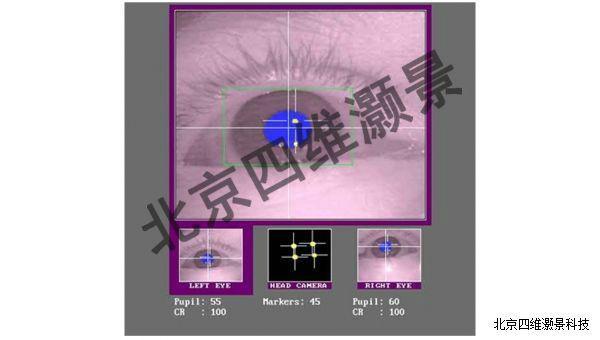

光學頭部跟蹤攝像機安裝在頭帶中，可對佩戴者視點進行跟蹤，無需使用咬合帶；角膜反射與瞳孔跟蹤的結合使用，有效保障眼部位置跟蹤的穩定性，減少了頭帶滑動、肌肉抽搐或外界環境震顫所導致的故障。如不能進行角膜反射跟蹤，也可進行單純的瞳孔跟蹤，這得益于EyeLink頭帶的穩定性。
EyeLink II系統的一大顯著特點就是優良的兼容性。深色瞳孔跟蹤和離軸照明功能使用戶能夠在純瞳孔跟蹤模式下，利用各種眼鏡對目標進行跟蹤，了限制其它眼部的亮反射。眼部攝像機的靈敏度非常高，涂有高濃度抗反射涂層的眼鏡（可阻擋高達80%紅外線）同樣可以適用。EyeLink II系統的角膜反射跟蹤也可以和某些眼鏡配合使用，但沒有純瞳孔模式的兼容性更高。


EyeLink初始產品的創新之一是它將大多數眼部跟蹤功能集成到一個智能系統中，實驗者無需分開進行數據收集、校準、頭部跟蹤數據集成、以及掃視和定影分析，省卻不少繁冗步驟。EyeLink II將這些功能進一步集成到一個獨立軟件中，使實驗者可致力于刺激呈現和數據分析。這使得越來越多的研究者能夠廣泛使用眼部跟蹤系統從事研究工作。此外，集成處理鏈可允許實驗者對疊加在實驗圖像上的目標視點位置進行實時查閱，并在數據收集過程中，在記錄和監測數據質量之前確認校準精度。
系統配置

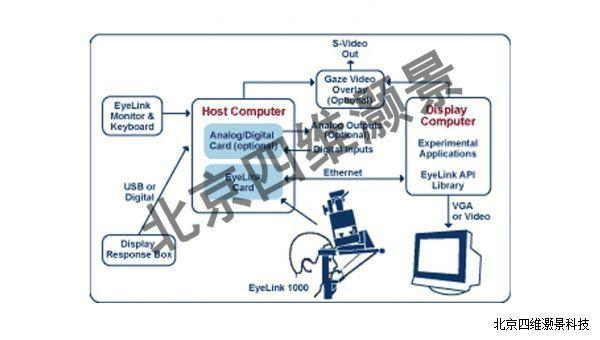

這個圖表為EyeLink II系統標準配置圖解。EyeLink II驅動卡由PC機控制，并通過高速以太網與顯示生成計算機相連。使用EyeLink API庫軟件編寫的實驗用應用程序?qū)yeLink II進行配置和控制，EyeLink II可作為智能外圍設備使用。視點位置數據可通過光學模擬輸出卡傳輸，并通過數字輸入控制功能。


EyeLink II基礎系統包括下列軟件組件
主機PC應用軟件
可驅動EyeLink II系統，執行圖像分析和眼部動作分割，為進一步的分析存儲數據。
C開發工具包–API
為EyeLink提供了C語言界面，用于控制、實時數據查閱、并將標有時戳的實驗事件信息寫入EyeLink數據文件。
Python軟件包（Pylink）
Pylink模塊為具有同C API相同功能的Python程序庫，但必須使用Python程序語言。
技術特點
500Hz雙眼監控
基于高質量計算機或現場相機眼部追蹤
使用者可快速而輕松地對其設置、校準和驗證
0.01? RMS分辨率
高質量的計算機，基于眼睛攝像機進行跟蹤
快速和簡單的設置，校準和驗證


應用范圍
適用于可行性研究、醫療、心理、虛擬現實等諸多領域。
技術特征

EyeLink II具有兩種圖像處理模式，瞳孔式500赫茲采樣，或瞳孔-CR250赫茲采樣
合頭部動作補償功能，并可選擇適用場景攝像機，功能趨于完善
EyeLink技術結合了定制高速攝像機與超銳度圖像處理功能
EyeLink II系統有良好的穩定性、兼容性和最小的轉動慣性
可對視點進行跟蹤，無有效保障眼部位置跟蹤的穩定性

產品規格

規格 SR Research EyeLink II
單眼采樣率：
250，500赫茲
雙眼采用率：
250，500赫茲
眼部跟蹤原理：
瞳孔式500赫茲采樣，或瞳孔-CR250赫茲采樣
度：
<0.5°標準型
掃視事件分辨率：
0.05°微小掃視
空間分辨率：
0.01°黑瞳 0.025° Pupil-CR 模式
端到端取樣延遲：
M < 3.0兆秒 SD=1.11兆秒
眨眼恢復時間：
msec@500赫茲
瞳孔檢測模式：
距心
眼動跟蹤范圍：
水平 +/-40°，垂直 +/-36°
允許頭部活動：
±/-30°顯示
相機取景距離：
40 - 80毫米
眼鏡兼容性：

紅外波長：
900和925 nm
