1  概述

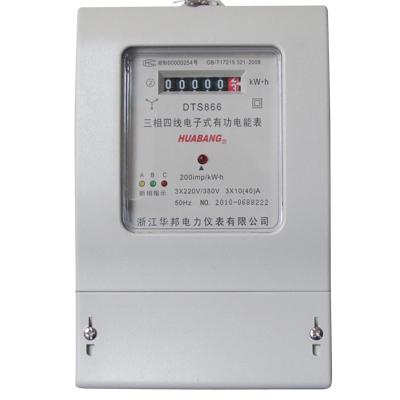

DTS866/DSS866三相有功電能表采用大規模集成電路，SMT制造工藝，性能優越，安全可靠，過載能力為4倍。該系列產品具有良好的抗電磁干擾，使用壽命長，準確度及可靠性高，負載寬，功耗低，體積小，重量輕，便于安裝、并具有防竊電功能。

其性能符合國家標準GB/T17215-2002《1級和2級靜止式交流有功電能表》標準。

2  主要功能與特點

·總電量計度器指示或LCD顯示。

·有功正向電能計量；反向電能正向計量。

·A相、B相、C相失壓檢測指示。

·有功反向電能檢測指示。

·一路無源脈沖輸出。

注：根據用戶要求LCD顯示可加裝485通訊接口。

3  主要技術指標

·基本誤差:(平衡負載時)

·型號規格

·起動電流：1.0級0.4% Ib標定電流、2.0級0.5% Ib標

 定電流。

·潛動：有防潛動邏輯設計。

·電壓線路功耗：≤2W/10VA。

·工作電壓范圍：0.8Un~1.2Un

·工作溫度：-10°C ~+45°C

·極限溫度：-20°C ~+55°C

·年平均濕度≤75%。

·重量：約1.2Kg

·外形尺寸：230mm×145mm×70mm

4 安裝與使用

電能表安裝在室內或室外電表箱內，安裝底座應固定在堅固耐火的墻上，空氣中無腐蝕性氣體，具體安裝尺寸圖見附錄圖一（建議安裝高度為1.8m）；安裝過程中如果本機受到劇烈撞擊或高空跌落外殼有明顯損毀時，請不要安裝、加電，并盡快與供應商聯系。

電能表應按照接線圖（見圖二）進行接線，用銅線或銅接線頭接入。

5  包裝及運輸存儲

該表的運輸和拆封不應受到劇烈沖擊，保存的地方環境溫度為0℃-60℃，相對濕度不超過85%，且在空氣中不應含有引起腐蝕的氣體。

電能表在倉庫內保存，在原包裝條件下，疊放高度不應超過五層，內包裝拆封的電能表不宜貯存。

6  保修與服務

電表自出廠日期起18個月內，如用戶在遵守本說明書的規定要求，并在制造廠檢驗鉛封完整情況下，發現該表不符合技術要求時，本公司予以免費維修或更換。

7  附錄 圖一:外形尺寸圖

圖二:接線圖
