供應(yīng)海南兩布一膜土工布廠家批發(fā)，海南復(fù)合土工膜報(bào)價(jià)

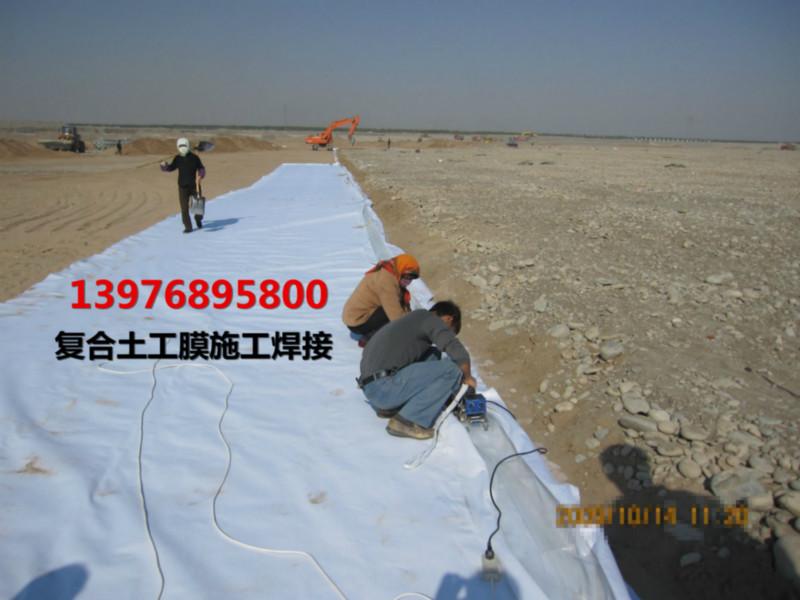

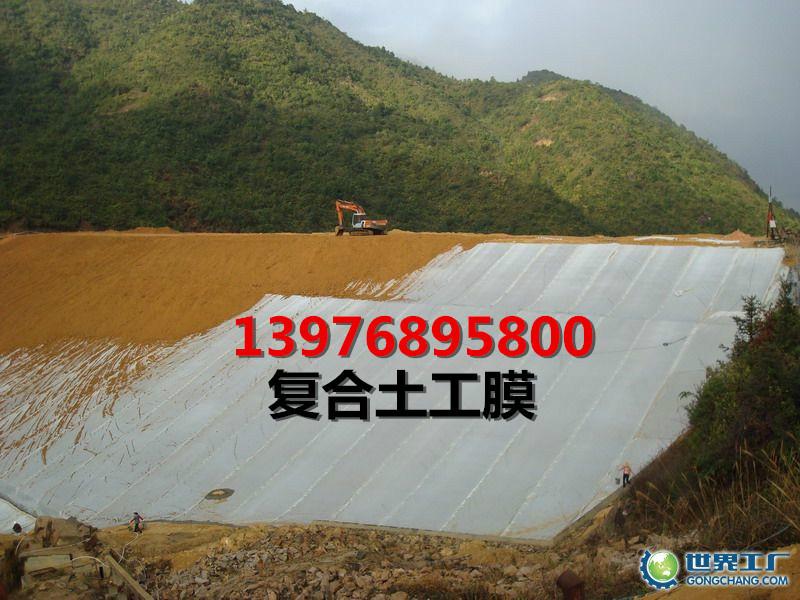

　　復(fù)合土工膜施工圖片

　　土工布作為土工膜的保護(hù)層，使保護(hù)防滲層不受損壞。為減少紫外線照射，增加抗老化性能，采用埋入法鋪設(shè)。

　　施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設(shè)土工膜。土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，最后在所鋪的土工膜上用細(xì)砂或粘土鋪一層10cm左右過渡層。砌上20-30cm塊石（或砼預(yù)制塊）作防沖保護(hù)層。施工時(shí)，應(yīng)盡力避免石塊直接砸在土工膜上，是邊鋪膜邊進(jìn)行保護(hù)層的施工。復(fù)合土工膜與周邊結(jié)構(gòu)物連接應(yīng)采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青（厚2mm）粘接，以防該處發(fā)生滲漏。

　　復(fù)合土工膜的耐靜水壓測定

　　1.復(fù)合土工膜的耐靜水壓原理

　　2.保持復(fù)合土工膜的上述壓力至少2h，觀察滲流管水位變化情況，復(fù)合土工膜水位基本穩(wěn)定（滲流量為0），則以0.1-0.2mpa，為級(jí)差逐級(jí)增加壓力，每級(jí)均保持2h，直至出現(xiàn)滲流量快速增加現(xiàn)象，表明試樣已出現(xiàn)破裂，此級(jí)壓力即作為耐靜水壓（mpa)。

　　3.復(fù)合土工膜如只需判定土工膜樣品是否達(dá)到某一規(guī)定耐靜水壓值，則可直接加壓到此壓力并保持2h，再判定是符合要求。

　　4.復(fù)合土工膜每個(gè)樣品至少測定3個(gè)試樣，以值作為樣品的耐靜水壓。

　　經(jīng)編復(fù)合土工膜特性 ：高抗拉強(qiáng)度、低延伸率、縱橫向變形均勻、抗撕裂強(qiáng)度高、耐磨性能優(yōu)良、隔水性強(qiáng)。經(jīng)編復(fù)合土工膜。

　　復(fù)合土工膜規(guī)格的選擇與下墊層平整度、材料允許拉應(yīng)力、材料彈性模量、鋪設(shè)范圍內(nèi)的水頭及覆蓋層粒徑等有關(guān)，其厚度設(shè)計(jì)除考慮主要由水壓力要求的強(qiáng)度外，還需考慮暴露、埋壓、氣候、使用壽命等應(yīng)用條件，并按國家現(xiàn)行有關(guān)標(biāo)準(zhǔn)的規(guī)定確定設(shè)計(jì)厚度及實(shí)際厚度。

　　糙面防滲膜

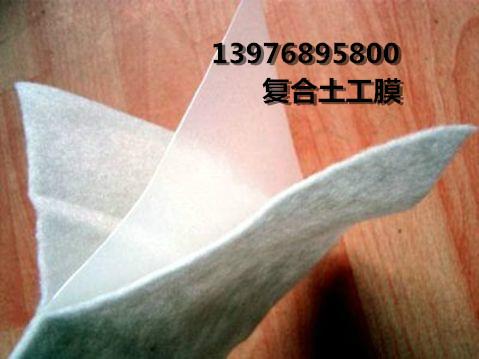

　　復(fù)合土工膜以塑料薄膜作為防滲基材，與無紡布復(fù)合而成的土工防滲材料，它的防滲性能主要取決于塑料薄膜的防滲性能。國內(nèi)外防滲應(yīng)用的塑料薄膜，主要有聚氯乙烯（PVC）、聚乙烯（HDPE,LDPE,LLDPE）、/醋酸共聚物（EVA)，它們是一種高分子化學(xué)柔性材料，比重較小、延伸性較強(qiáng)、適應(yīng)變形能力高、耐腐蝕、耐低溫、抗凍性能好。復(fù)合土工膜產(chǎn)品

　　又有種新型的復(fù)合土工膜--經(jīng)編復(fù)合土工膜。經(jīng)編復(fù)合土工膜以合成纖維（或玻璃纖維）為增強(qiáng)材料，通過與復(fù)合土工膜復(fù)合而成的新型土工材料。經(jīng)編復(fù)合土工膜不同于一般復(fù)合土工膜。其特點(diǎn)是經(jīng)線與緯線的交叉點(diǎn)不彎曲，各自處于平直狀態(tài)。用捆綁線將兩者捆扎牢固，可較均勻同步，承受外力，分布應(yīng)力，且當(dāng)施加的外力撕裂材料的瞬時(shí)，紗線會(huì)沿初裂口擁集，增加抗撕裂強(qiáng)度。經(jīng)編復(fù)合時(shí)，即利用經(jīng)編捆綁線在經(jīng)，緯紗與短纖針刺非織防水土工布的纖維層間反復(fù)穿行，使三者編結(jié)為一體。因而經(jīng)編復(fù)合土工膜既具有高抗拉強(qiáng)度，低延伸率的特點(diǎn)，又兼有復(fù)合土工膜的防水性能。因此經(jīng)編復(fù)合土工膜是一種具在加筋增強(qiáng)、隔離、防護(hù)作用的防滲材料。它是當(dāng)今國際上高水平的應(yīng)用土工復(fù)合材料。

　　鑒于復(fù)合土工膜部分現(xiàn)場觀測成果合成材料在工程應(yīng)用中具有一定的抗老化能力，故有些國家的某些文件中對(duì)其使用年限作了較為寬限的規(guī)定，如前蘇聯(lián)BCH07-74《土石壩應(yīng)用聚乙烯防滲結(jié)構(gòu)須知》中規(guī)定，聚乙烯土工膜可用于使用年限不超過50年的建筑物。奧地利林茨公司發(fā)表的“聚丙烯復(fù)合土工膜土工合成材料的長期性狀”一文中的結(jié)論寫道：“對(duì)聚丙烯的15年以上的現(xiàn)場應(yīng)用經(jīng)驗(yàn)表明，它們的化學(xué)和生物穩(wěn)定性高，織物的損壞是在施工中，鋪設(shè)以后沒有大變化，可預(yù)期超過100年的穩(wěn)定性。

　　其主要機(jī)理是以塑料薄膜的不透水性隔斷土壩漏水通道，以其較大的抗拉強(qiáng)度和延伸率承受水壓和適應(yīng)壩體變形；而無紡布亦是一種高分子短纖維化學(xué)材料，通過針刺或熱粘成形，具有較高的抗拉強(qiáng)度和延伸性，它與塑料薄膜結(jié)合后，不僅增大了塑料薄膜的抗拉強(qiáng)度和抗穿刺能力，而且由于無紡布表面粗糙，增大了接觸面的摩擦系數(shù)，有利于復(fù)合土工膜及保護(hù)層的穩(wěn)定。同時(shí)，它們對(duì)和化學(xué)作用有較好的耐侵蝕性，不怕酸、堿、鹽類的侵蝕，在避光使用情況下，使用壽命長。

　　國內(nèi)生產(chǎn)土工膜的廠家比較多，產(chǎn)品規(guī)格也五花八門，有一布一膜，一布二膜，二布一膜，二布二膜及多布多膜等。型號(hào)有200g/m2~1000g/m2等，亦可由用戶根據(jù)自己的實(shí)際情況提出要求，由廠家根據(jù)要求單獨(dú)生產(chǎn)。表5.5.3.1列出了湖南維尼綸廠所生產(chǎn)的部分產(chǎn)品的主要性能指標(biāo)，供設(shè)計(jì)時(shí)參考選用。復(fù)合土工膜

　　表產(chǎn)品主要性能表

　　型號(hào)規(guī)格

　　指標(biāo)

　　項(xiàng)目 WCS—1 WCS—2 WCS—3 WCD—1 WCD—2

　　一布一膜復(fù)合土工膜 二布一膜復(fù)合土工膜

　　合格品

　　抗?jié)B強(qiáng)度(Mpa) 一等品 0.4Mpa水壓

　　不滲水 0.7 Mpa水壓

　　不滲水 0.7 Mpa水壓

　　不滲水 0.4Mpa水壓

　　不滲水 0.7 Mpa水壓

　　不滲水

　　合格品

　　外觀 一等品 布面平整、無破洞、布面與膜粘合緊密、無分層現(xiàn)象

　　合格品

　　根據(jù)表5.5.1.3的產(chǎn)品主要性能，結(jié)合周頭水庫的具體情況設(shè)計(jì)采用WCD——1型二布一膜的復(fù)合土工膜，其規(guī)格為300g/m2，幅寬1.9m。

　　復(fù)合土工膜防滲體結(jié)構(gòu)由基面、復(fù)合土工膜、保護(hù)層、塊石（或砼）護(hù)坡共四層組成（如下圖5.5.4.1），現(xiàn)將各層設(shè)計(jì)分述如下：

　　復(fù)合土工膜防滲結(jié)構(gòu)體剖面圖（單位：mm）

　?、黉伳せ嬖O(shè)計(jì)（即壩殼表面處理要求）

　　為防止復(fù)合土工膜上鋪填土層順其表面滑動(dòng)，增加保護(hù)層（包括護(hù)面）的穩(wěn)定性，將上游鋪膜壩殼表面開挖成臺(tái)階段，每級(jí)高差為0.3m，水平寬根據(jù)坡比而定，斜坡設(shè)計(jì)為1 : 1.0（如圖5.5.1.3）所示，開挖成形后，將表面的磚、石塊及樹根等干凈，并用拍板將表面打緊，平整。

　?、趶?fù)合土工膜設(shè)計(jì)

　　根據(jù)表5.5.1.3的產(chǎn)品主要特能，結(jié)合周頭水庫的具體情況，設(shè)計(jì)選用WCD-1型二布一膜的復(fù)合土工膜。

　?、郾Ｗo(hù)層設(shè)計(jì)

　　復(fù)合土工膜的防滲效果取決于施工中和運(yùn)行過程中塑料膜的完好程度，為了防止人畜踐踏，動(dòng)植物破壞以及減少光熱作用，由于它們是高分子化纖聚合物，故應(yīng)特別避免陽光的直接照射，所以復(fù)合土工膜上應(yīng)鋪保護(hù)層。

　　保護(hù)層的顆粒直徑不能太大，否則會(huì)刺破復(fù)合土工膜，一般對(duì)保護(hù)層的顆粒直徑大小要按下式進(jìn)行近似估算。

　　式中：d——保護(hù)層土料的顆粒直徑；

　　k——安全系數(shù)，本工程取k=5；
