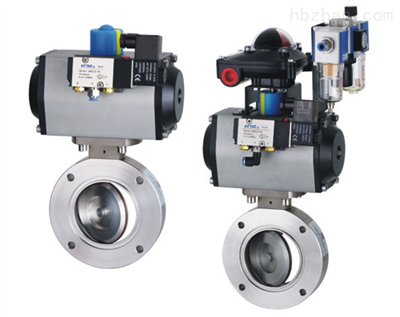

供應氣動高真空蝶閥

[供應氣動高真空蝶閥廠家

氣動高真空蝶閥工作原理

氣動高真空蝶閥概念

氣動高真空蝶閥特點及用途

氣動高真空蝶閥圖片

氣動高真空蝶閥型號

氣動高真空蝶閥結構圖]

上海市氣動高真空蝶閥廠家

價格： 電議

物流： 浙江溫州市永嘉縣| 買家支付運費

可銷售總量： 1000件

手機： 13738780529 郵箱： famen1988@qq.com

傳真： 0577-67985630 地址： 上海市上海市

在線詢盤聯系廠家：13738780529 0577-67985631

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[供應氣動高真空蝶閥廠家氣動高真空蝶閥工作原理氣動高真空蝶閥概念氣動高真空蝶閥特點及用途氣動高真空蝶閥圖片氣動高真空蝶閥型號氣動高真空蝶閥結構圖]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應氣動高真空蝶閥）

品牌： 其他
加工定制： 是
結構形式： 杠桿式
材質： 碳鋼
連接形式： 法蘭
適用介質： 水
壓力環境： 常壓
工作溫度： 常溫
標準： 國標
流動方向： 單向
驅動方式： 電磁
零部件及配件： 配件
用途： 截止
類型(通道位置)： 直通式
品牌： 州億

GIQ型-氣動高真空蝶閥性能：

■

■

■

適用范圍：Applicability	10⁵～1.3×10^-4Pa
閥門漏率：Valve Leak Rate	≤1.3×10^-4Pa.L/S.
適用溫度：Applicable Temperature	-25～ 80℃（橡膠）　-30～ 150℃（氟橡膠）
氣源壓力：Mains Voltage	0.4～0.6MPa
安裝方向：Mounting Direction	任意

■	GIQ型-氣動高真空蝶閥主要零件材料 Materials of Main Parts

	■ ■	閥體、閥蓋、閥桿：碳鋼或不銹鋼密封件：橡膠、氟橡膠。 Body, bonnet ａnd stem: carbon steel or stainless steel Sealing element: NBR, Viton

CONSTRUCTION FIGHTS（mm）

■	GIQ型-氣動高真空蝶閥外形及連接尺寸 Overall ａnd Connection Dimensions（mm）

Model 型號	DN	D	Do	D1	B	H	B1	L	n-φc
GIQ-40	40	85	70	44	22	162	90	104	4-φ7
GIQ-50	50	110	90	55	22	175	90	104	4-φ7
GIQ-65	65	125	105	70	26	198	102	140	4-φ9
GIQ-80	80	145	125	85	30	208	102	140	4-φ9
GIQ-100	100	170	145	105	30	220	102	140	4-φ12
GIQ-150	150	220	195	156	35	272	115	164	8-φ12
GIQ-200	200	275	250	208	40	330	205	190	8-φ12
GIQ-250	250	330	300	258	45	335	205	190	8-φ14
GIQ-300	300	380	350	308	55	426	152	247	8-φ14
GIQ-400	400	500	465	410	60	520	180	308	8-φ18
GIQ-500	500	600	565	510	80	643	220	378	12-φ18
GIQ-600	600	710	670	610	100	760	270	524	12-φ21
GIQ-800	800	920	815	815	130	962	320	648	20-φ21
GIQ-1200	1200	1440	1280	1280	150	1360	385	1480	36-φ19
