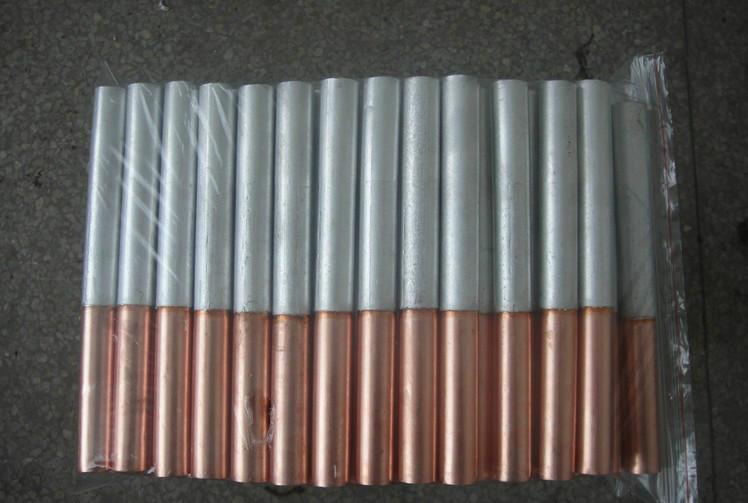

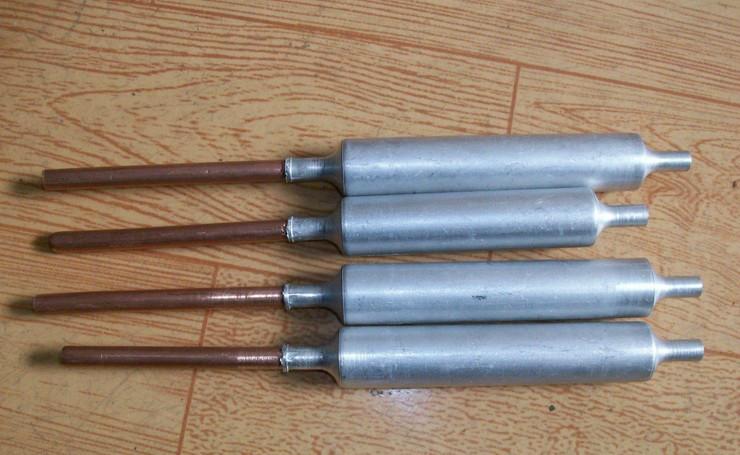

供應銅鋁管對焊機

特點：

由于銅、鋁兩種材料在熱傳導性、力學性能均能滿足制冷系統(tǒng)管路中對材料的使用要求，且鋁材的導熱率比銅材的導熱率要小，因此用鋁管作為制冷系統(tǒng)中連接管，可以減少管路溫度的散失，提高了管路的保溫效果。

由于采用插接式電阻壓焊技術，因此焊接過程中不采用任何助焊劑，并且在焊接過程中沒有飛濺物和異物產(chǎn)生，焊接接頭內(nèi)處，不需要作任何處理，就能達到制冷管路中清潔度要求。

由于銅鋁連接組焊過程中鋁管與銅管拉觸根部受加熱影響，鋁管材質(zhì)內(nèi)部結(jié)構發(fā)生微量變化，鋁材的物理機械性能也相應下降，針對在非正常曲率的彎曲下，根部折斷這一質(zhì)量問題，我公司組織相關技術人員進行攻關，成功解決這一問題，確保了產(chǎn)品在市場各種狀況使用過程中不脫落、不折斷，安全可靠

如果采用全鋁管，則在空調(diào)連接管中存在兩端與閥接觸處易產(chǎn)生氧化腐蝕等質(zhì)量風險，而銅鋁連接管的兩端為銅管成功避免這一問題發(fā)生，可立即實現(xiàn)降本的目的。

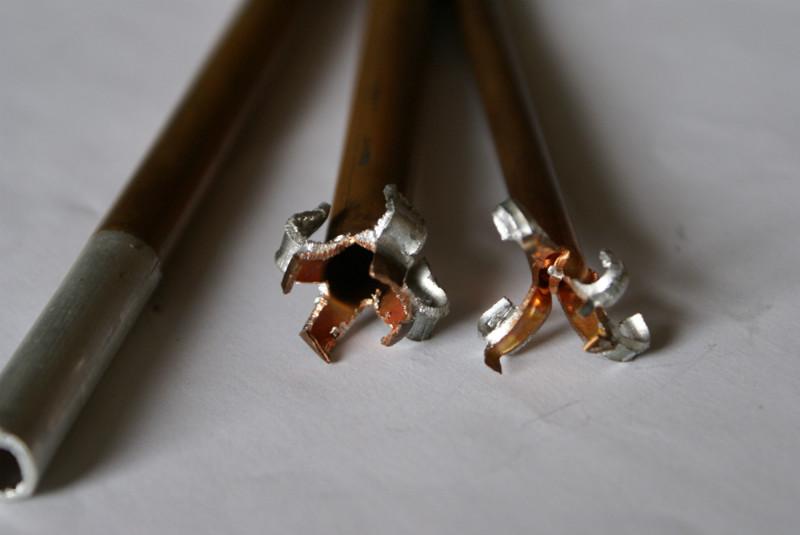

焊接質(zhì)量：用游標卡尺測量解剖后接頭的焊接熔合面寬≥3～5mm. （以銅鋁接頭外表面焊縫為基準，鋁管保留20mm，銅管保留50 mm切下。用臺鉗固定銅管，鋁管在上，銅管在下，在鋁管端面按4等份劃線，用鋸割開，割至焊縫以下2 mm，用尖嘴鉗將沒有焊合的鋁管撕掉（緩慢、均勻用力），用4～8倍放大鏡檢查焊接質(zhì)量，用游標卡尺測量未開裂熔合線長度）；

焊接部位內(nèi)外表面不得有焊瘤、裂紋、氣孔、雜質(zhì)等焊接缺陷；

耐壓性：試驗壓力4.9MPa，保壓5min,管路不得出現(xiàn)滲漏和開裂現(xiàn)象；

氣密性 逐根檢驗，試驗壓力3.5MPa，保壓10s不應產(chǎn)生氣泡；

管內(nèi)清潔度：管內(nèi)表面殘留雜質(zhì)總和≤30mg/m2 ；

鹽霧試驗，常溫500h 無腐蝕；

焊點年泄漏量≤1X10-5atm.cc/s

焊接接頭的力學性能：抗拉強度：60-118MPa。伸長率：δ10≥18%
