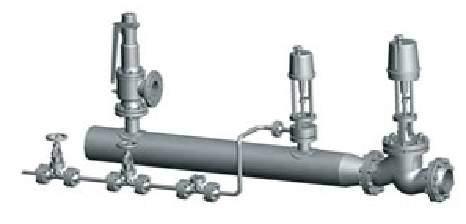

供應河北蒸汽減溫減壓裝置

（一） 結構特點
本裝置由減壓系統、減溫系統、安全保護裝置和自動控制裝置所組成。減壓系統——由減壓閥和節流孔板，通過自控系統采樣、計算、輸出控制執行機構調節閥門開度來實現蒸汽壓力的調節。減溫系統——采用混合管道內噴水減溫方式，利用減溫水對噴水頭的作用力和彈簧的彈力來調節噴咀減溫水流通面積及通過帶有執行機構控制的給水調節閥開度大小來實現蒸汽溫度的調節。安全保護裝置——是直接采用沖量安全裝置（由主安全閥和沖量安全閥組成）或彈簧安全閥來實現，當二次壓力超過規定值時，將壓力超過部分的蒸汽排向大氣，從而使二次壓力保持在允許值內。自動控制裝置——配用我公司生產的RKG—□□□□型蒸汽壓力、溫度控制裝置，新蒸汽通過本裝置; 能使二次蒸汽參數保持在所需的穩定值。
（二）性能指標
1.進口蒸汽壓力P1≤ 10MPa,溫度t1≤540℃；
2.出口流量Q：減溫減壓裝置出口流量Q的變化范圍10%～，在此范圍內可實現理想調節。
3.出口蒸汽壓力P2的變化范圍為：P2≤0.98MPa時，P2的變化范圍為P2±0.4MPa；0.98＜P2≤3.82MPa時，P2的變化范圍為P2±0.06MPa；P2＞3.82MPa時，P2的變化范圍為P2±0.15MPa。
4.出口蒸汽溫度t2的調節范圍為t2±4℃。
5.裝置正常運行時，在減溫減壓閥下游一米，同時距管壁一米處測其噪音，噪音音級不大于85分貝。
（三）供貨范圍
分體式減溫減壓裝置供貨范圍為：
1.減壓系統：減壓閥、電（氣）動執行機構、節流孔板等；
2.減溫系統：給水調節閥、電（氣）動執行機構、節流閥等；
3.安全系統：安全閥、止回閥等；
4.管路系統：蒸汽管道、過渡管、減溫水管、混合管道等；
5.配套附件：截止閥、雙金屬溫度計及接管、壓力表及三通閥、彎管、接頭、法蘭、襯墊、螺栓、螺母等。
(四) 訂貨需知
訂貨時請?zhí)峁┫铝匈Y料：
1．出口蒸汽流量Q；
2．進口（一次）新蒸汽壓力P1、溫度T1；
3．出口（二次）蒸汽壓力P2、溫度T2；
4．減溫水壓力Pb、溫度Tb
5．控制方式：是否配熱控柜；
6．注明執行機構是電動或是氣動薄膜式。
