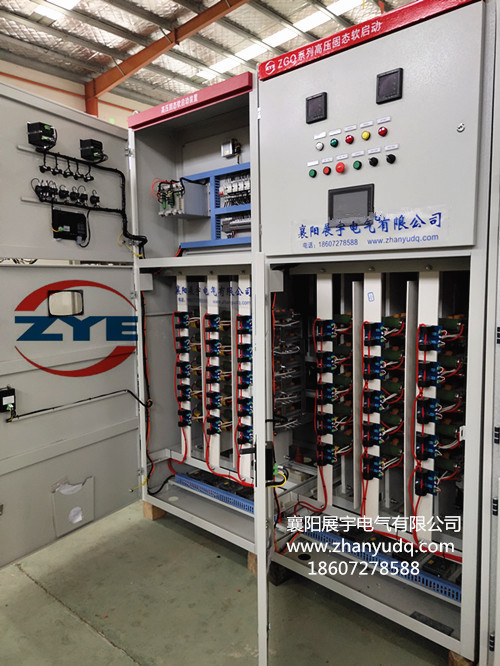

供應ZGQ高壓固態軟啟動柜 企業的誠信 產品性能好 良好的服務 高壓固態軟啟動柜

一、  概述

ZGQ系列高壓固態軟起動裝置(以下簡稱軟起動裝置)是采用新理念設計的高壓電機軟起動裝置，主要適用于鼠籠式異步、同步電動機起動和停止的控制與保護。該裝置采用多個可控硅串并連而成，可滿足不同的電流及電壓要求。

產品廣泛應用于額定電壓3000—10000V的電力、建材、化工、冶金鋼鐵、造紙等行業。能很好地與水泵、風機、壓縮機、粉碎機、攪拌機、皮帶機等各種機電設備配套使用，是理想的高壓電機起動及保護設備。

二、型號說明

型號示例：ZGQ－1000/10型表示適配功率為1000KW、額定電壓10KV

訂貨時請?zhí)峁┫铝匈Y料：

u 前級端電源具體情況

u 電動機型號、額定電壓、額定電流、額定功率、額定轉速、額定功率因數

u 電動機拖動負載類型(如：風機、水泵、空壓機、破碎機、傳送帶、升降機、磨機、軋機等)

u 設備進出線方式

u 設備使用環境

u 若用戶有其它要求請與我公司聯系

三、技術參數

四、 一次接線原理圖

五、工作原理

1. ZGQ系列的控制核心是微處理器CPU。微處理器對SCR進行相角觸發控制以降低加在電機上的電壓，然后通過慢慢地控制加在電機上的電壓和電流平滑地增加電機轉矩，直到電機加速到全速運行。這種起動方式可以降低電機的起動沖擊電流，減少對電網和電機自身的沖擊。同時也減少了對連在電機上機械負載裝置的機械沖擊，以延長設備的使用壽命，減少故障和停機檢測時間。

2.當電機達到全速運行后，電機電流降到正常全速運行的電流值，ZGQ系列軟起動裝置有一個旁路輸出繼電器，從而使旁路高壓真空接觸器閉合，使電機電流經旁路接觸器，防止SCR導通所產生的壓降引起的熱損耗，提高了工作效率及可靠性。

3.微控制器由CPU控制板、光纖觸發板、電源板、采樣板和顯示屏組成，板上裝有MCU微處理器，可以實現光電隔離的開入開出控制、電壓電流信號采集、通訊接口、同步信號檢測與控制，顯示屏通訊與控制、保護功能。如圖(1)所示。

1）顯示屏選用觸摸屏，內置菜單。按照不同配置要求觸摸屏可使用7寸、10.1寸等。可進行參數設置及顯示。如圖(1)所示。

2）脈沖放大部分是將24V直流電源調制成脈沖電流，調制信號由微控制器控制，通過光纖傳輸，實現了微控制器和脈沖放大部分的電氣隔離。如圖(1)所示。

3）取能觸發部分  如圖(1)所示。

脈沖電流通過脈沖變壓器時，二次側可感應出電流，將感應電流調制成脈沖觸發信號用于可控硅觸發，實現了整組可控硅觸發。脈沖放大部分和取能觸發部分電磁感應連接，實現了電氣隔離。

圖(1)

六、技術特點

完整的ZGQ系列軟起動裝置是一個標準的電機起動、保護裝置，用來控制和保護高壓交流電機。標準的ZGQ產品主要由以下部件組成：高壓可控硅模塊、可控硅保護部件、光纖觸發部件、真空開關部件、信號采集與保護部件、系統控制與顯示部件。

u 可控硅模塊：每相中采用相同參數的可控硅串并聯安裝在一起。根據所使用電網的峰值電壓要求，選擇可控硅串聯的數量不同。

u 可控硅保護部件：主要包括由RC網絡組成的過電壓吸收網絡、由均壓單元組成的均壓保護網絡。

u 光纖觸發部件：采用強觸發脈沖電路，保證觸發的一致；利用光纖觸發進行高低壓隔離。

u 真空開關部件：在起動完成后，三相真空旁路接觸器自動吸合，電動機投入電網運行。

u 信號采集與保護部件：通過電壓互感器、電流互感器、避雷器、零序電流互感器對主回路電壓、電流信號進行采集，主CPU控制并進行相應保護。

u 系統控制與顯示部件： 32位ARM核微控制器執行中心控制、LCD液晶\觸摸屏顯示，可顯示三相電壓、電流，故障信息、運行狀態等。

u 安裝使用簡單：ZGQ是一個完整的電機起動控制和保護系統，安裝時只需連接電源線和電機線即可投入運行，在加高壓運行前，允許使用低壓對整個系統進行電氣測試。

u 備份特性：裝置內部裝有可直接起動電機的真空接觸器，如果ZGQ出現故障，可利用真空接觸器直接起動電機，以保證生產的連續性。

u 以高壓晶閘管為主回路部件，并具有均壓保護和過電壓保護系統。

u ZGQ安裝電磁閉鎖裝置，防止在帶電情況下誤入高壓裝置內。

u 的光纖傳輸技術，實現高壓晶閘管的觸發檢測與低壓控制回路之間的隔離。

u 采用32位ARM核微控制器執行中心控制，控制、顯示直觀、穩定性好。

u 中/英文液晶\觸摸屏顯示系統，操作界面人性化。

u 具有RS-485通訊接口，可與上位機或集中控制中心進行通信。

u 所有電路板均經過嚴格的老化實驗。

七、產品規格及外形尺寸

八、外形結構

  固態軟起動裝置內部結構圖

1、真空接觸器 2、晶閘管模塊 3、取能模塊 4、電壓互感器 5、電流互感器

6、傳感器  7、絕緣子  8、過電壓保護器  9、電源模塊

附注：

1、隨著產品不斷更新?lián)Q代，部分功能、外形及安裝尺寸會有所變化，請以具體的產品為準。

2、如果您所需產品型號不在此說明中，請與我公司聯系，我公司定會給您提供滿意的解決方案。

3、本說明解釋權屬于襄陽展宇電氣有限公司。
