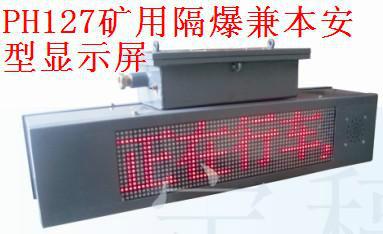

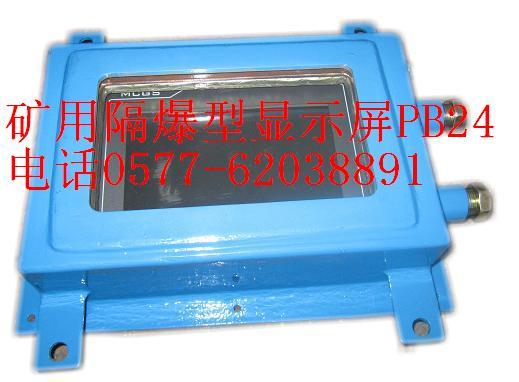

PH127礦用隔爆兼本安型顯示屏

一、 概述

PH127礦用隔爆兼本安型顯示屏(以下簡稱顯示屏)適用于煤礦井下有瓦斯及煤塵危險的各軌道偏口，風門、斜井絞車及上下車廠等場合。由主控板電路、電源系統、漢字屏顯示接口單元、32位ARM內核的CPU處理單元組成。當機車運行到這些需要報警的地方時如：彎道、道岔處，設備開始語言報警：“機車通過彎道，行人請注意”。風門開啟后及時提示“行人通過，關閉風門”、“前方放炮，立即撤人，禁止入內”。用于斜井絞車信號閉鎖時，語言提示“正在行人、嚴禁行車”，同時絞車房信號閉鎖，絞車無法開啟。當開啟絞車時，語音提示“正在行車，不準行人”。用于立井時，語言提示“信號已發、禁止入罐”。本條屏在不報警時，可顯示時間，安全警示語。本產品為礦用隔爆兼本質安全型設備，其中傳感器、揚聲器、顯示電路為本安型電路。

二 、工作環境

2.1 顯示屏應能在下列條件下正常工作

a）環境溫度：-5℃～+40℃；

b）濕度：≤95%；

c）大氣壓力：80kPa～106 kPa；

d）無顯著振動和沖擊的場所；

e）煤礦井下，有瓦斯或煤塵性混合物的場所。

2.2 最惡劣的運輸貯運條件

a）高溫：+60℃；

b）低溫：-40℃；

c）濕度：≤95%；

d）振動：50m/s2；

e）沖擊：500m/s2

三、產品型號及含義

1.顯示屏防爆型式為礦用隔爆兼本質安全型，其防爆標志為“ExdibⅠMb”。

2．

    P   H   127

                            額定工作電壓

                      礦用隔爆兼本質安全型

                      顯示屏

四、 主要技術參數與功能

4.1 基本功能

顯示屏顯示文字內容可禁止、可滾動、通過計算機可改動顯示文字內容，揚聲器同時發出顯示文字內容的語音。

4.2 主要技術指標

4.2.1 工作電壓及工作電流

a)        額定工作電壓：127V.AC；

b)       工作電流：≤200mA。

4.2.2 輸入信號

   無源無極性接點信號。

4.2.3 聲級強度

   顯示屏聲級強度不小于85dB(A)。

4.2.4 光信號

顯示屏應能在黑暗中30m遠處清晰可見顯示文字內容。

五、固定報警

條屏內固化了七種報警語音，七種報警模式，通過K2觸發，通過撥碼開關選擇報警信息。

表一    報警內容與撥碼開關關系

表示方法：0:OFF   1:ON

六、工作原理

輸入電壓127V，變?yōu)?0V和12V，經過整留、兩級穩壓，輸出12DC與5V本安電源。當傳感器輸入信號后經光電變換，信號輸入到32位ARM內核的CPU處理單元，經過程序控制，使設備輸出字幕顯示與語言報警。

本安電源原理圖

漢字點陣顯示板原理圖

八、安裝與使用

1. 1.   本條屏安裝在巷道上明顯處，以提示行人或工作人員注意。
2. 2.    傳感器的安裝

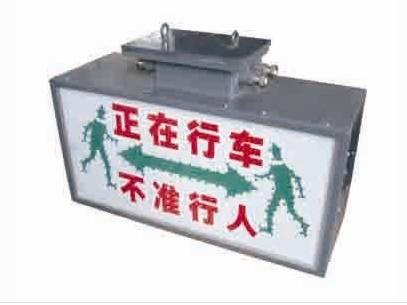

斜井絞車報警，只要按鈕與主機連接，即可實現“正在行車，不準行人”與“正在行人，嚴禁行車”語音報警和漢字點陣顯示。

風門報警：只要將風門傳感器節點與主機輸入端連接即可實現“行人通過，關閉風門”語音報警和漢字點陣顯示。

用于立井型號報警時，將打點按鈕與主機對接即可實現打點記憶，實現“信號已發，禁止入罐” 語音報警和漢字點陣顯示。

1. 2.   電源接入

八、故障與維修

1.電源故障

檢查保險管熔斷器、變壓器是否完好?？蓹z測控制的電子開關是否完好；延時部分是否完好；積分部分開關管BG3、繼電器是否完好。

2.語言故障：

     檢測本安腔喇叭及回路導線是否開路；功放TDA2030A是否完好，可從1腳加信號檢查是否正常；MP3播放板是否完好。

3.燈光故障：

      本安腔LED檢查，可采用分段檢查方法。檢查是否有開路、短路現象，以及檢查導線是否正常：在隔爆腔先檢查本安限流電阻是否完好；給本安電路提供電源的繼電器是否完好。

特別注意：在檢修時，切勿改變本安電路及關聯電路參數和元器件規格型號！

九、售后服務

l      本產品自發貨日起一月內，自安裝運行起六個月內，因元器件質量或產品制造質量不良出現故障，由本公司免費維修：超過保修期，產品出現故障或因用戶使用不當造成的故障，本公司依然負責修理維護，但須收取用戶配件或成本費用。

l      訂貨時請注明用途，和具體要求，本設備根據通途，其傳感器配置和語言會有所改變。

l      用戶維修產品購買配件時，本公司保證及時供應。

l      用戶在使用本公司產品時，要求對操作和維護人員進行培訓時，本公司可免費提供服務。
