產品詳情

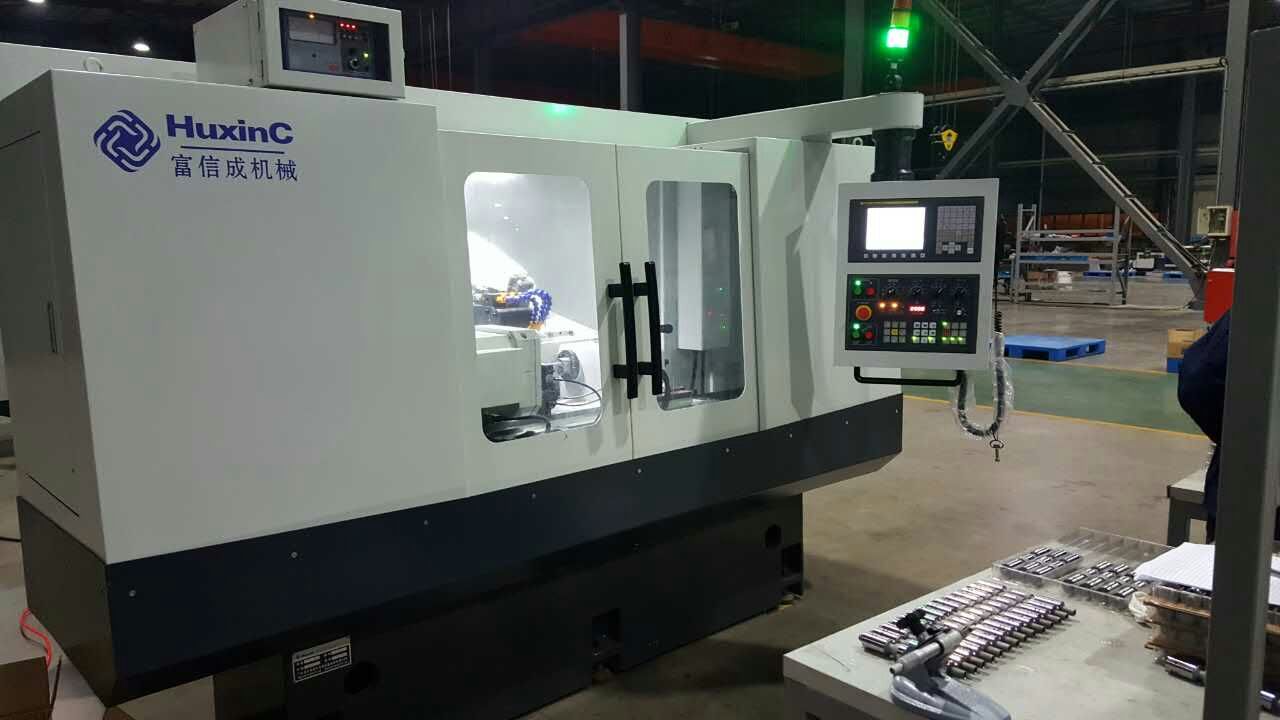

數控外圓磨床熱銷品牌FX27-60CNC|外圓磨床磨削基礎！富信成高精密磨床制造！廠價直銷！
| 項 目 | 單 位 | 機型：FX27-60CNC | |
|
加工能力 | 工作臺旋徑 | mm | 270 |
| 兩頂針最長距離 | mm | 600 | |
| 研磨直徑 | mm | 270 | |
| 兩頂心間荷重 | Kg(b) | 60(頂心工作)/20（只有工作頭） | |
| 砂輪尺寸（直徑×寬度×孔徑） | mm | 405×38(32-50)×127 | |
| 砂輪轉速 | rpm | 1650 | |
| 砂輪線速度 | m/s | 35(高速砂輪可達65) | |
|
| 砂輪修整 | mm | 自動型 |
| 砂輪頭 | 進給角度 | Deg | 90 |
| 進給行程 | mm | 220 | |
| X軸進給速度 | m/min | 6 | |
| X軸最小進給量 | mm | 0.001 | |
| 頭架 | 主軸轉速 | rpm | 50-500 |
| 主軸形式 |
| 同動或定心 | |
| 頂針規格 |
| MT-5 | |
| 尾座 | 自動伸縮距離 | mm | 40 |
| 頂針規格 |
| | |
| 工作臺 | Z軸快速移動速度 | m/min | 8 |
| Z軸最小進給量 | mm | 0.001 | |
| 移動行程 | mm | 640 | |
| 旋轉角度 | Deg | +7/-3 | |
| 馬達 | 砂輪主軸馬達 | KW | 3.75 |
| X軸進給馬達（伺服） | KW | 1.5 | |
| Z軸進給馬達（伺服） | KW | 1.5 | |
| 頭架主軸馬達 | KW | 0.75 | |
| 冷卻水泵馬達 | KW | 0.75 | |
| 潤滑油馬達 | KW | 0.25*2 | |
| 尾座油泵馬達 | KW | 0.75 | |
| 其他 | 機器凈重 | Kg | 3300 |
| 機器毛重 | Kg | 3600 | |
| 包裝尺寸（長*寬*高） | mm | 2700*2200*2000 | |
1、 本體
本體及九大構件采用米漢納鑄鐵FC30鑄成，經人工正?；療崽幚?，再經過自然時效處理。構件加工采用YASDA，MITSUI SEIKI，TOSHIBA ，ELB等*設備一次裝夾加工。精密尺寸可達微米級，確保設備基礎構件高精度。
2、 自動潤滑系統
機床導軌及精密滾珠絲桿持續不斷地受到自動潤滑系統的供油潤滑，確保更長使用壽命，及長期保持精度。冷卻系統與機體分開，振動并且有利散熱。
3、 自動化系統
客戶定制的高度自動化研磨系統，備有眾多選購配備可供選擇，包括自動端面測量裝置、自動外徑測量裝置等。
4、 砂輪頭進給軸
研磨進給系統是由精密鏟花的一V一平軌道搭配自動潤滑系統、精密研磨絲桿組成，能獲平順運動、優異的重復定位精度及較長的軌道壽命。
5、 砂輪主軸
砂輪主軸選用FAG高精密主軸軸承結構 ，套筒式結構，無需單獨潤滑，維護簡單，免除了金屬對金屬的接觸，可獲得使用壽命。砂輪主軸具有高剛性及高精度的特性，針對特殊工件研磨，具有砂輪轉速可調，以增加線速度之功能。
6、 尾座
尾座的設計不但具有剛性且堅固，包覆在鑄鐵本體內經硬化的合金鋼滑筒設計用來承載頂心，滑筒的頂緊力很容易經由后方的調整旋鈕進行改變。特殊附件油壓尾座附有踏板便于裝卸工件。
7、 數控系統
德國XIMENZI數控系統為標準配置，操作簡單易用。高性能伺服電機，使設備數控系統和傳動系統有較好的兼容性，同時具備自動修砂和自動補償功能，保障了進刀和磨削的穩定性和精度。
