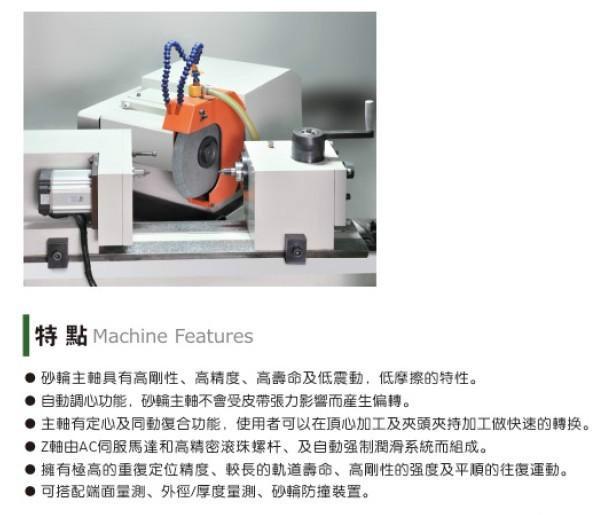

數控端面外圓磨床FX25A-50CNC|外圓端面磨床哪家好，一次裝夾磨削外圓和端面！
◆砂輪主軸具有高剛性、高精度、高壽命及低震動、低摩擦的特性。
◆自動調心功能，砂輪主軸不會受皮帶張力影響而產生偏轉。
◆主軸有定心及同動復合功能，使用者可以再定心加工及夾頭夾持加工做快速的轉換。
◆Z軸由AC伺服馬達和高精密滾珠螺桿、及自動強制潤滑系統而組成。
◆擁有極高的重復定位精度、較長的軌道壽命、高剛性的強度及平順的往復運動。
◆可搭配端面量端、外徑/厚度測量、砂輪防撞裝置。
◆床臺一體成型：床臺采用米漢納鑄鐵一體鑄造成型。經燒燉處理，材質穩定、剛性佳。
| 機 型 | FX25A-50CNC | FX32A-50CNC | FX32A-75CNC | ||
| 加工能力 | 工作臺旋徑 mm | 250 | 320 | 320 | |
| 兩頂心最長距離 mm | 500 | 500 | 750 | ||
| 研磨直徑 mm | 250 | 320 | 320 | ||
| 兩頂心間載荷Kg | 80 | 150 | |||
| 直徑×寬度×孔徑 mm | 510×50×127 | 510×50×203.2/610×100×203.2 | |||
| 砂輪轉速 rpm | 1670 | 1680/1410 | |||
| 線速度 m/s | 35 | 45 | 45 | ||
| 控制系統 | 控制器 | FANUC/SIEMENS/MITSUBISHI | |||
| 砂輪頭 | 進給角度 Deg | 60 | |||
| X軸進給速度 m/min | 6 | ||||
| X軸進給行程 mm | 260 | 300 | |||
| X軸最小設定單位mm | 0.001 | ||||
| 頭架 | 主軸轉速 rpm | 50-500 | 30-500 | ||
| 主軸形式 | 同動或定心 | ||||
| 頂針 | M.T5 | ||||
| 尾座 | 自動伸縮距離 mm | 40 | |||
| 頂針 | M.T4 | ||||
| 工作臺 | Z軸快速移動速度 mm/min | 8 | |||
| Z軸最小設定單位 mm | 0.001 | ||||
| 移動行程 | 640 | 800 | 1050 | ||
| 旋轉角度 Deg | 9/-3 | 7/-3 | |||
| 馬達 | 砂輪主軸馬達 Kw | 4 | 7.5Kw或（11Kw） | ||
| X軸進給馬達 Kw | 1.5 | 3.5 | |||
| Z軸進給馬達 Kw | 1.5 | 3.5 | |||
| 頭架主軸馬達 Kw | 0.75 | 1.5 | |||
| 冷卻水馬達 Kw | 0.18 | ||||
| 尾座油泵馬達 Kw | 0.75 | ||||
| 潤滑油泵浦 Kw | 0.1 | ||||
| 其他 | 機器凈重（全罩式） Kg | 3200 | 8300 | 8500 | |
| 毛重 Kg | 3500 | 8750 | 9000 | ||
| | 4000×3500×2500 | 4500×3500×2500 | |||
